Archicad Collaborateで使用可能。

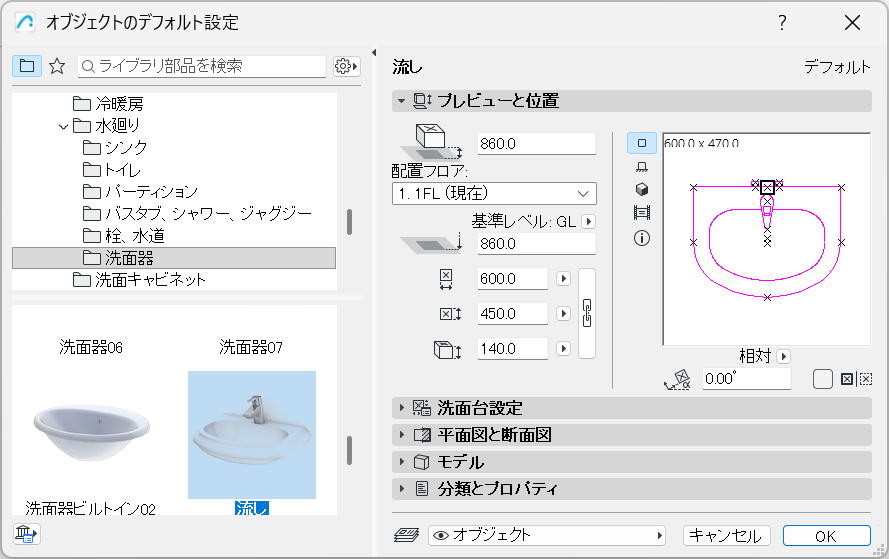

この洗面のような多くのおなじみのオブジェクトには、MEP互換の接続設定も含まれているため、MEPルートに接続することができます。
オブジェクトにMEP接続ポートの表示
- [ドキュメント]→[モデル表示]→[モデル表示オプション]を選択します。
- [ライブラリ部品のその他の設定]を開きます。
- オブジェクトMEP接続のモデル表示オプションを有効にします。
モデル表示オプション：ライブラリ部品のMEP接続を表示または非表示にする

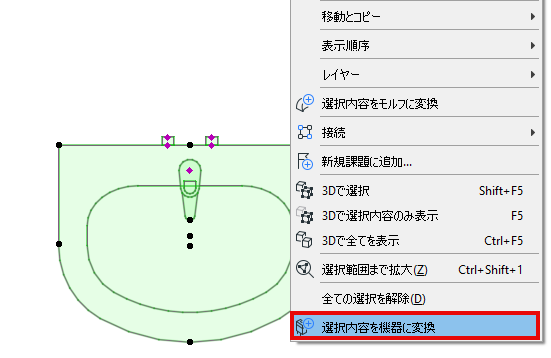

MEPオブジェクトを機器に変換
このような接続をグラフィカルに編集するには、まず機器タイプの要素に変換する必要があります。
選択したMEPオブジェクトに対して：コンテキストメニューコマンドを使用して、タイプを「機器」に切り替え（または「オブジェクト」に戻し）ます。
