レイアウト設定

[レイアウト設定]ダイアログボックスには、選択したレイアウトに関する情報が入っています。

このダイアログボックスを表示するには、レイアウトウィンドウでレイアウトを開くかナビゲータ/オーガナイザからレイアウトを選択します。次に、以下のいずれかを実行します。

[レイアウトIDと形式]パネル

詳細は、「レイアウトIDと図面ID」を参照してください。

[連番IDにこのレイアウトを含めない]：現在のレイアウトを自動レイアウトID割り当ての対象から除外する場合は、このボックスをチェックします。
[自動的にIDを割り当てる]：ここをチェックすると、ブックの設定で定義された自動レイアウトブックおよびグループID割り当てが現在のレイアウトに適用されます。
詳細は、「[ブック設定]ダイアログボックス」を参照してください。
[カスタムID]：現在のレイアウトにユニークIDを適用する場合にチェックします。
[レイアウト名]：レイアウトの名前を入力します。
[マスタレイアウト]：ポップアップメニューからマスタレイアウトを選択します。
詳細は、「マスタレイアウト」を参照してください。
[サイズ]：このフィールドには、マスタレイアウトで定義された現在のレイアウトの水平および垂直サイズに関する情報が表示されます。
注: サイズは、レイアウトの作業単位（[オプション]→[プロジェクト設定]）を基準にしています。

図面IDが[図面の設定]ダイアログボックスのIDパネルで[レイアウト]に設定されている場合、このレイアウトに配置した全ての図面のIDがこのパネルの設定によって決まります。

詳細は、「[図面ID]パネル」を参照してください。

[前のレイアウトから連番図面IDを継続]：前のレイアウト番号から連番IDを継続してIDを割り当てる場合に、このボックスをチェックします（選択したレイアウトがレイアウトブック内の最初のレイアウトの場合、このコントロールはグレーで表示されます）。
[ID頭文字]：図面IDの項目の接頭文字を入力します。
[IDスタイル]：このポップアップフィールドから、リストされているIDスタイルを選択します。
[開始]：連番IDの始まりとなる数値または文字を、選択したIDスタイルに応じて入力します。
[プレビュー]：この領域は、選択したIDスタイルのプレビューを表示します。

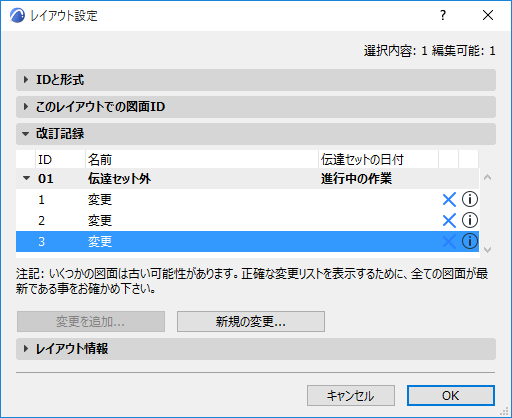

パネルには、このレイアウトの各改訂と、各改訂と伝達セットに関連付けられた変更が一覧表示されます。

このレイアウトに既存の変更を追加するには、[変更を追加]をクリックします。

プロジェクトで新規の変更を作成してこのレイアウトの現在の改訂に追加するには、[新規の変更]をクリックします。

以下のフィールドを使用して、現在のレイアウトの基本データ値を定義します。

フィールドのカスタマイズまたは新しいフィールドの追加を行うには、[ブック設定]の[レイアウトスキーム]パネルを使用します。

これは、特定のレイアウトでこれらのデータを区別する必要がある場合に便利です。

例えば、プロジェクトが構造フェーズに進んでいるにもかかわらず一部のレイアウトがまだ準備状態で、別のレイアウトはコントラクタ承認済のステータスである場合などに便利です。
同様に、ドキュメンテーションの各部分（詳細図と平面図など）の担当者が異なる場合に、更新者/確認者/承認者の各フィールドを使用して、レイアウトにこれらの名前を指定できます。

次に、これらのデータを以下のインターフェイスに表示できます。
