ラベルツールの設定

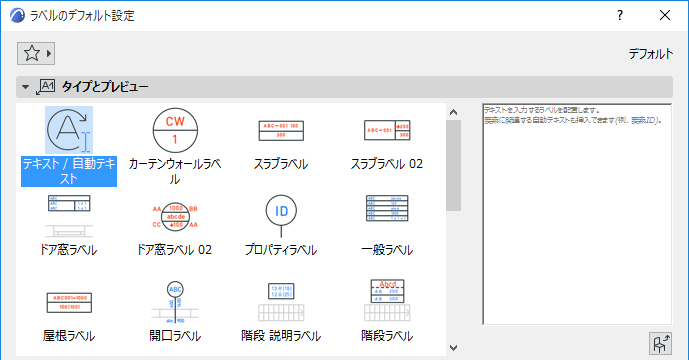

ラベルの[タイプとプレビュー]パネル

[タイプとプレビュー]パネルは、要素のラベルオプションを定義し、プレビューを表示します。

[他のラベルをロード]：右下隅にあるこのアイコンをクリックして、ラベルタイプオブジェクトを参照します。

[テキストスタイル]パネル

[参照線]パネル

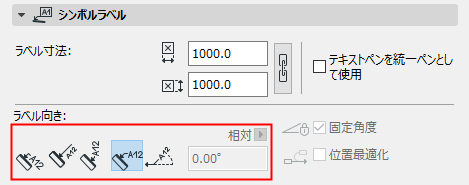

[シンボルラベル]パネル

（テキスト/自動テキストラベルでは無効）

ラベル寸法を定義します。

ラベルの向きを入力します。使用可能なオプションは特定のシンボルラベルによって異なります。

詳細については、後述の「ラベル向き」を参照してください。

[テキストペンを統一ペンとして使用]：このボックスをチェックすると、別の場所でこのマーカーに設定されたカスタムカラーに関係なく、マーカーシンボルの全ての部分にテキストペン（テキストスタイルパネルで設定）のペンカラーが使用されます。

ラベルの[カスタム設定]パネル

カスタム設定を使用して、ラベルの内容と形状を設定します。

シンボルラベルの各種コントロールに関するヒントについては、「」を参照してください。シンボルラベルのカスタム設定。

[テキストラベル]パネル

テキスト/自動テキストラベルで使用可能。

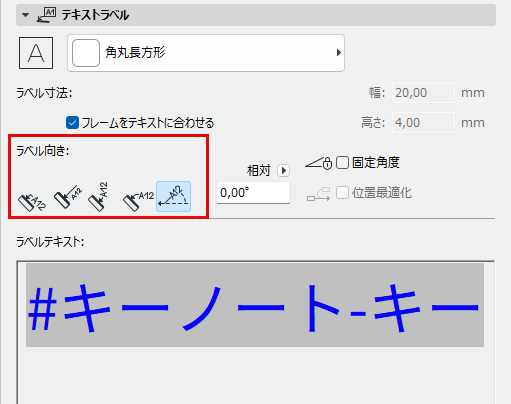

ラベル向き

• 平行方法は、ラベルをそのラベルを付ける要素に対して常に平行に配置します。
• 垂直方法は、ラベルをそのラベルを付ける要素に対して常に垂直に配置します。
• 垂直方法は、ラベルを常に垂直方向に配置します。テキストは、下から上に読みます。
• 水平方法は、ラベルと常に水平に配置します。
• カスタムは、ラベルを隣の編集フィールドで定義した角度で配置します。

  ポップアップを使用して、要素を配置するときにこの角度値をどのように解釈するかを定義します。

  • [相対方向]（角度はビューの方向変更に基づいて測定されます）
  • [絶対座標系]（角度はプロジェクト座標の（0,0）ポイントから測定されます）

    詳細は、「方向の設定」を参照してください。

固定角度（カスタム角度を使用するテキストラベルの場合）

これをオンにすると、以降に要素を回転しても角度が固定されます。

[位置最適化]：ラベルの移動後またはビューを回転したときにラベルの矢印が不適切な位置に配置されてしまった場合、ラベルの矢印を最適な位置に再配置します。

回転後に最適化されていないラベル：

回転後に最適化されたラベル：

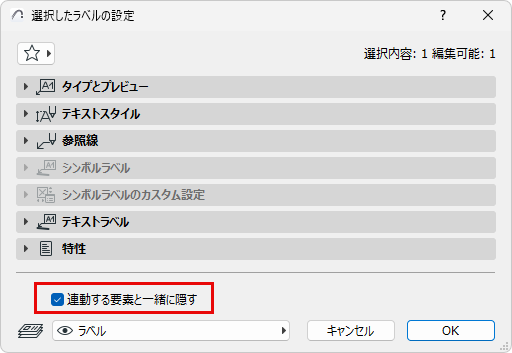

連動する要素と一緒に隠す

デフォルトでは、連動要素が非表示になると（非表示レイヤー上など）、ラベルも非表示になります。ラベルを表示させたい場合は、このボックスのチェックを外してください。

[プロパティ]パネル
