塗りつぶしツールの設定

断面形状の塗りつぶしコンポーネントを編集している場合

断面形状属性の選択した塗りつぶしコンポーネントを編集している場合、使用可能なコントロールは、塗りつぶし輪郭のオン/オフ、切断線種とカラー、塗りつぶし種類の選択のみです（ここで使用可能な塗りつぶしとは、編集している断面形状のビルディングマテリアルです）。

「断面形状を編集」を参照してください。

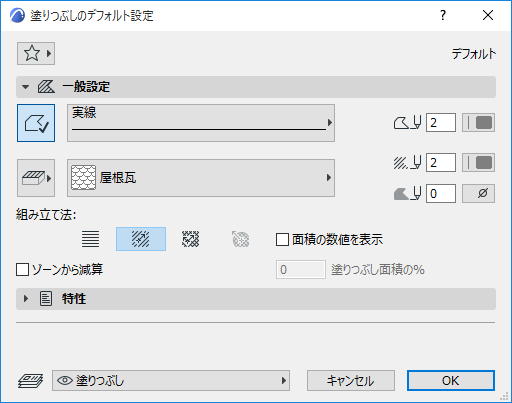

塗りつぶしの[一般設定]パネル

最初のパネルでは、平面図での塗りつぶしの表示を制御します。この塗りつぶしの設定は、断面/立面ウィンドウまたは詳細図/ワークシートウィンドウで塗りつぶしを作成する場合にも使用されます。

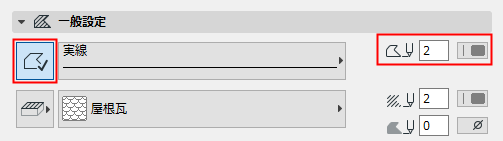

塗りつぶし輪郭

• クリックして塗りつぶし輪郭を定義します。
• 線種とカラーを選択します。





塗りつぶしのカテゴリ

[塗りつぶしパターン]ポップアップの左にあるボタンをクリックし、その塗りつぶしのカテゴリを選択します。

詳細は、「塗りつぶしカテゴリ」を参照してください。

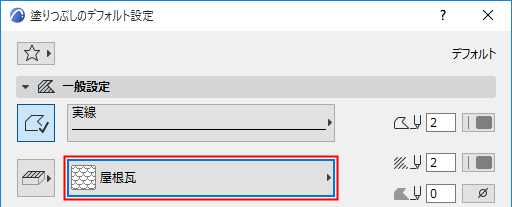

塗りつぶし種類

• その下で、塗りつぶしを表示するために使用する塗りつぶしタイプを選択します。





• 前景と背景のペンカラーを選択します。塗りつぶし種類に応じて（例えば、ビルディングマテリアルまたは材質に基づいて）特定の上書きを使用できる場合があります。

  塗りつぶし背景には、透過オプションまたは背景色カラーも選択できます。

組み立て法

塗りつぶしのベクトルハッチング（該当する場合）またはシンボル塗りつぶしのパターンの向きを設定します。

次の組み立て法オプションから選択します。

• プロジェクト原点へのリンク；塗りつぶし位置や回転に関係なく、パターンは常にプロジェクト原点にリンクされます。
• 塗りつぶし原点へのリンク：パターンは常に塗りつぶしの位置と回転に追従します。塗りつぶしの原点と回転を変更するには、塗りつぶしを選択して、塗りつぶしハンドルをドラッグします。
• カスタムの歪み：塗りつぶし先へのリンクに似ています。2つの塗りつぶし制御点を使用して、塗りつぶしのX/Y方向とスケーリングを変形させます。

  各オプションの例については、「塗りつぶし向きの種類」を参照してください。

• [放射状の歪み]：ベクトルの放射状の歪みをグラフィカルに調整します。これを使用できるのは、選択したシンボル塗りつぶしで、以下の全ての条件が満たされる場合のみです。
• シンボル塗りつぶしが複合構造の仕上げとして使用されている
• 仕上げの塗りつぶし向きが[複合構造]ダイアログボックスで[層に合わせる]に定義されている
• 曲線複合構造が分解された後、このシンボル塗りつぶしが選択されている

  「放射状の歪み（シンボル塗りつぶしのみ）」を参照してください。

  注:
• ベクトルハッチングは、[表示]→[表示オプション]→[実際の塗りつぶし外観]を選択した場合にだけ表示されます。
• プロジェクト内で多数の半径変形塗りつぶしを使用すると、プロジェクトのパフォーマンスが低下する場合があります。

面積の数値を表示

これをオンにすると、塗りつぶし領域の面積数値が表示されます。このボックスをチェックすると、塗りつぶし作図の一環として、塗りつぶし面積を示す寸法テキスト要素が平面図に配置されます。

「塗りつぶしに面積数値を追加」を参照してください。

ゾーンから減算

有効にすると、デフォルトまたは選択した塗りつぶし要素がゾーンから減算されます。

ここに数字（1～100）を入力して、ゾーンから減算する塗りつぶし要素の面積部分をパーセント値で指定します。
