편집 및 관리: 빌딩 재질

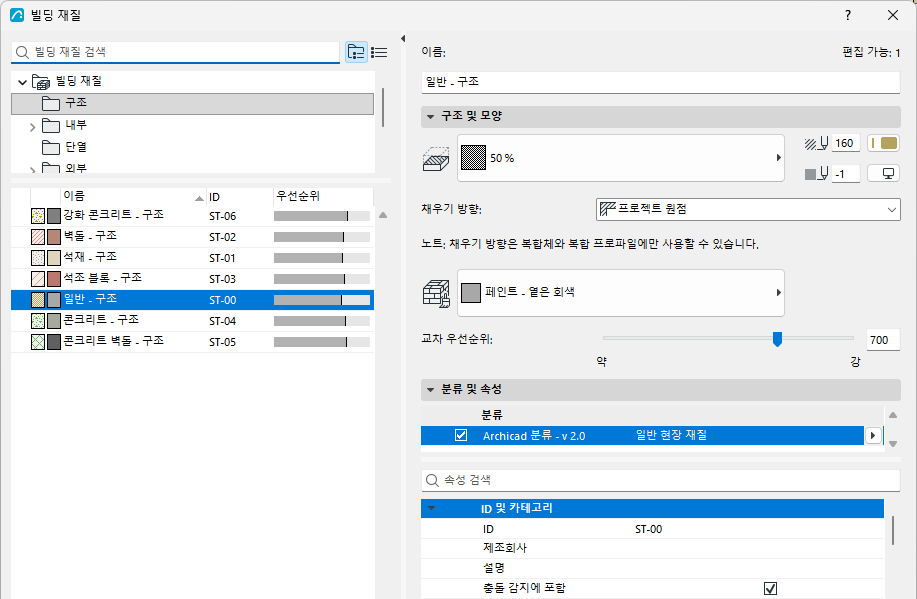

빌딩 재질 대화상자를 엽니다:

  • 옵션 > 요소 속성 > 빌딩 재질
  • 속성 툴바 (창 > 툴바 > 속성)
  • 왼쪽 패널에는 이름, ID, 및 교차 우선순위별로 프로젝트의 빌딩 재질이 나열됩니다.
  • 녹색 하이라이트는 현재 선택된 요소의 빌딩 재질을 나타냅니다.

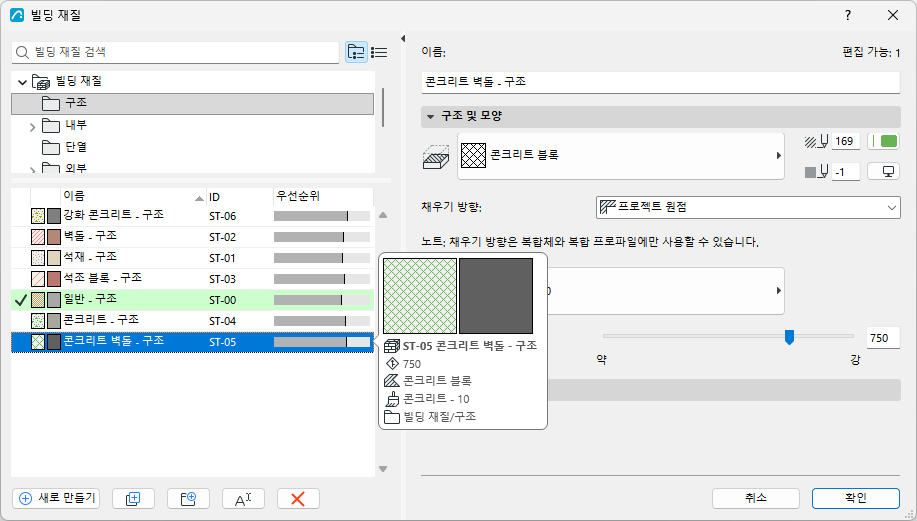

    주: 재질 위로 마우스를 가져가면 재질에 대한 자세한 정보를 확인할 수 있습니다.

일반 정보는, 속성 대화 상자 사용 참조.

빌딩 재질 편집하기

  1. 편집할 빌딩 재질을 하나 이상 선택하십시오.
    팁: 폴더 보기에서 하위 폴더를 선택하면 모든 내용을 한 번에 편집할 수 있습니다.
  2. 대화 상자의 오른쪽에 있는 필드를 사용하여 속성 편집


단면 채우기

이 빌딩 재질에 대한 단면 채우기를 선택하십시오. 해당 팝업은 단면 채우기로 정의된 채우기만 나열합니다: 채우기 분류 참조

단면 채우기 전경 펜/채우기 배경 펜: 해당 빌딩 재질의 전경 및 배경 펜을 선택합니다.

모델 요소 사이에서 선 제거도 참조.

채우기 방향

복합체 요소 및 복합 프로파일에만 적용된 빌딩 재질의 채우기 패턴에 영향을 줍니다. 채우기 방향 옵션을 선택합니다:

  • 프로젝트 원점: 채우기 패턴은 프로젝트 원점에서 시작됩니다.
  • 요소 원점: 채우기 패턴이 요소의 방향에 맞춰 정렬됩니다.
  • 스킨에 맞추기: (심볼 채우기에 대해서만 이용 가능함) 패턴은 스킨 두께의 한계 내에 맞습니다.

관련 주제들:

벡터 또는 심볼 채우기 패턴의 방향 설정

복합체 요소들의 스킨같이 심볼 채우기: 스킨 맞추기

표면질

3D에서 해당 빌딩 재질을 표현하기 위해 표면질을 선택하십시오.

주: 요소 수준에서 설정 대화 상자 (모델 패널) 또는 정보 상자에서 표면질을 오버라이드할 수 있습니다.

다음도 참조:

교차 우선순위 (빌딩 재질)

빌딩 재질 분류 및 속성
