하이드로닉스 데이터(난방, 냉방)

난방 또는 냉방 시스템을 모델링한 후 관련 계산 입력을 정의할 수 있습니다. 설계 기준은 장비 설정에서 설정되고, 난방 또는 냉방 급기 및 회수 온도와 같은 광범위한 시스템 데이터는 하이드로닉 시스템 설정 대화상자에서 정의됩니다.

1. 파이프설비 요소와 장비를 사용하여 수력학 시스템 만들기

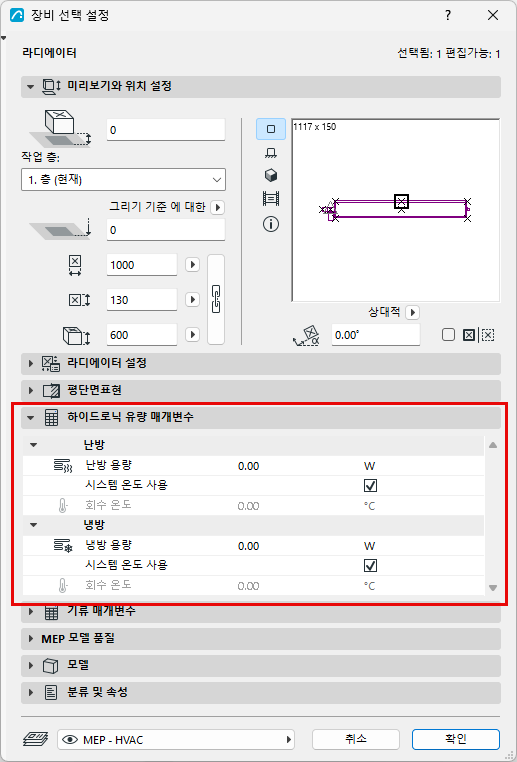

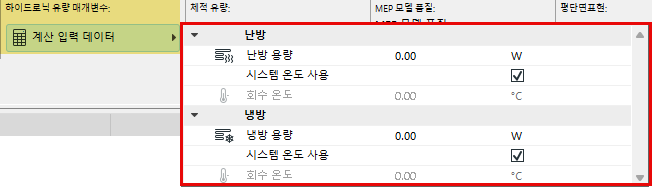

2. 설정 대화상자 또는 정보 상자에서 개별 하이드로닉 장비에 대한 난방 및 냉방 값을 입력합니다:

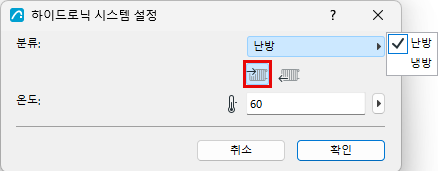

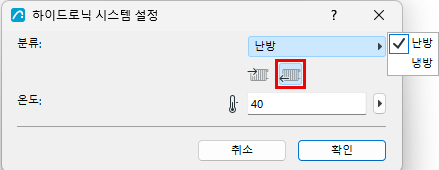

3. 하이드로닉 시스템 설정에서: 온도 요구 사항(예: 공급 및 환수)을 정의합니다.
   • MEP 툴바 또는 하이드로닉 세그먼트의 컨텍스트 메뉴에서 하이드로닉 시스템 설정을 엽니다.



4. 시스템 브라우저에 하이드로닉 시스템 추가(시스템 브라우저에 MEP 시스템 추가 참조)

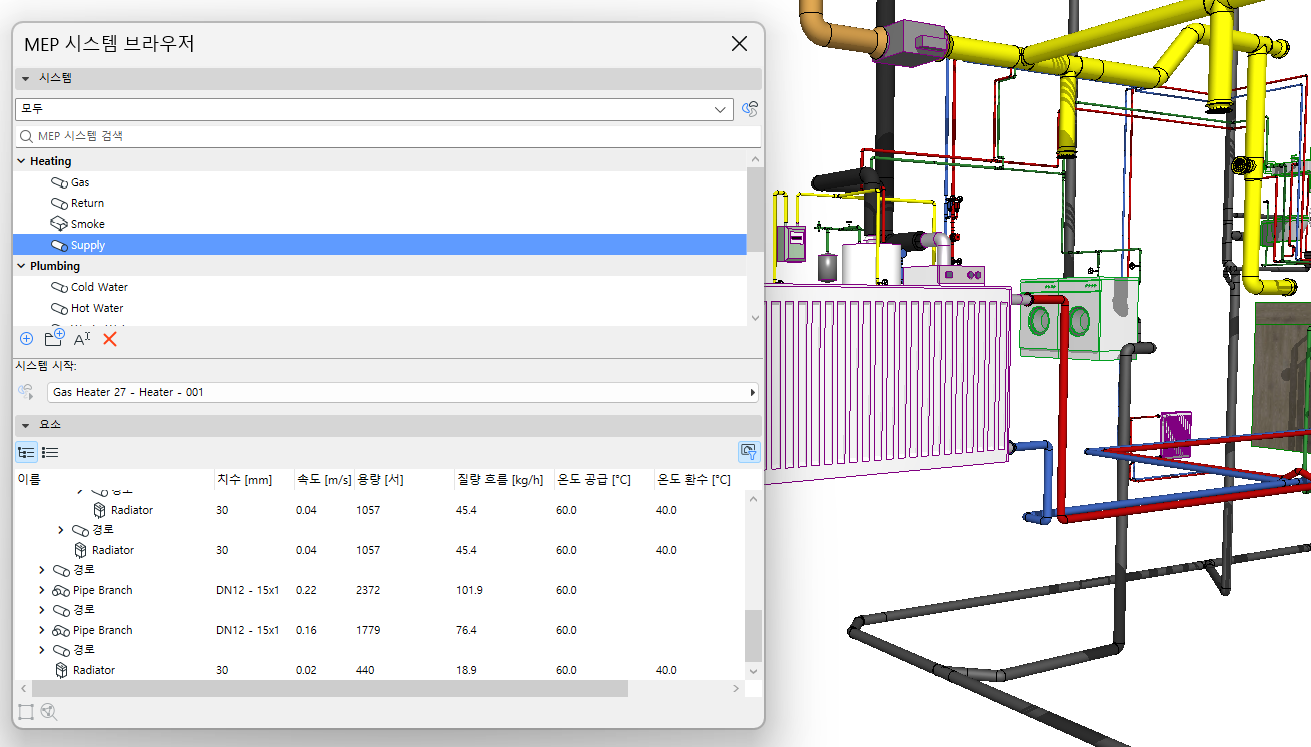

   시스템 브라우저에는 각 요소에 대한 관련 데이터, 즉 용량, 공급 및 반환 온도, 질량 유량, 속도 등이 표시됩니다.





   • 용량은 시스템 시작 지점까지 추가됩니다.
   • 경로 및 구간에 대한 질량 유량과 속도 및 반환 온도가 계산됩니다
   • 이러한 데이터는 요소 치수와 하이드로닉 요소에 대해 입력된 용량 및 온도 데이터를 기반으로 합니다
5. 파이프 치수를 최적화합니다. 시스템 브라우저에 표시된 데이터를 기반으로 하이드로닉스 최적화 도구를 사용하여 필요에 따라 치수를 조정합니다.

레이블과 목록을 사용하여 시스템의 모든 부분에 대해 이러한 데이터를 표시할 수 있습니다.
