Powłoki
Tworzenie podstawowej powłoki

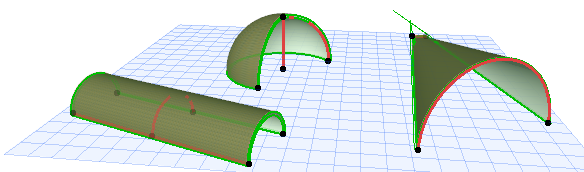

Powłoki można utworzyć zarówno w oknie Rzutu, jak i oknie 3D. Wybierz jeden z trzech podstawowych kształtów:
Tworzenie podstawowej powłoki dla każdego z tych trzech typów jest łatwe. Można rozszerzyć powłokę, dokonując graficznej edycji, obracając ją dowolnie, dodając otwory lub wycinając obrys w dowolny kształt.
Zobacz Graficzna edycja powłok.
Struktura powłoki
Podobnie, jak w przypadku innych elementów konstrukcyjnych, podstawowa struktura Powłoki wywodzi się z materiałów budowlanych określonych w Ustawieniach Narzędzia Powłoka.
Powłoka (podobnie jak ściana, strop czy dach) może mieć strukturę warstwową. Jeżeli powłoka ma strukturę warstwową, jej grubość jest definiowana w oknie Opcje > Atrybuty Elementów > Struktury warstwowe i równa się sumie grubości wszystkich warstw struktury.
W przypadku Powłoki warstwowej, powierzchnia “Strony odniesienia” jest pierwszą warstwą przedstawioną w zestawieniu w Ustawieniach Powłok warstwowych.
Powłoka składa się z membrany (strona odniesienia) oraz bryły powłoki dołączonej po jednej stronie membrany. Bryła powłoki zostanie "rozszerzona w dół", a strona odniesienia pozostanie na górze.
Strona odniesienia Powłoki ma znaczenie w następujących sytuacjach:
- obliczanie powierzchni Powłoki lub jej warstw

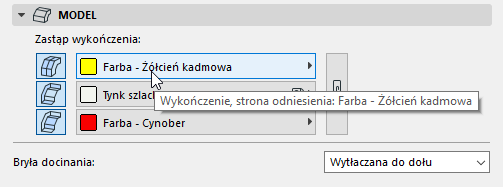

- zastępowanie wykończenia powierzchni w panelu Model Ustawień powłoki.
Za pomocą polecenia Odbicie (w Ustawieniach powłoki lub palecie Info), jeśli chcesz przesunąć korpus powłoki na drugą stronę membrany powłoki.
Wyświetlenie powłoki na Rzucie
- Wyświetlenie powłoki na rzucie oparte jest o rzeczywistą geometrię w 3D. Zatem, na rzucie widoczne będą efekty działań na elementach bryłowych na powłokach.
- Powłoki mogą przedstawiać wypełnienie kryjące, które - podobnie jak Dachy - można skonfigurować tak, aby odzwierciedlić kreskowanie wektorowe wykończenia Powłoki, albo określone w opcjach Materiału budowlanego lub (jeśli funkcja zastąpienia jest aktywna) Zastąpienia wykończenia góry. (Zaznacz pole Użyj wypełnienia materiału powierzchni w ustawieniach wypełnienia kryjącego, w Ustawieniach powłoki.)
Połączenia powłok
Informacje na temat przecięć (połączeń) elementów konstrukcyjnych, również Powłok:
Zobacz Przecięcia elementów, oraz Złącz elementy: Dachy, Powłoki, Kształty.
Podobnie jak dachy, powłoki są elementami przycinającymi i biorą udział w połączeniach powiązań modelu. Oznacza to, że można przycinać powłokami inne elementy, aby uzyskać dokładne geometrie i struktury warstwowe.
Otwory w powłoce
W powłokach można wstawiać otwory i świetliki.
Zobacz Utwórz otwór w powłocei Świetliki.
Ustaw na powłoce
Grawitacja działa na Powłoki. To znaczy, że w przypadku wstawienia nowej ściany, słupa, belki lub obiektu, funkcja Grawitacja pozwala wstawić ten obiekt na istniejącej powłoce tym samym przyjmując wzniesienie elementu, na którym zostaje wstawiony.
Zobacz także Grawitacja.
