Utwórz pojedynczy Widok Projektu RŚ

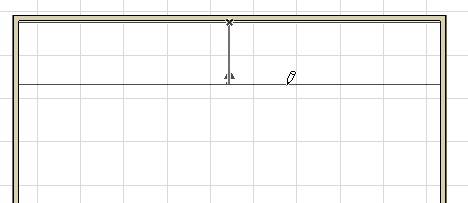

1. Użyj metody wstawiania jednej linii, aby narysować obrys pomieszczenia.





2. Przesuń kursor do żądanego położenia. Strzałka w uwagach wskazują kierunek widoku powstałego rozwinięcia ścian.

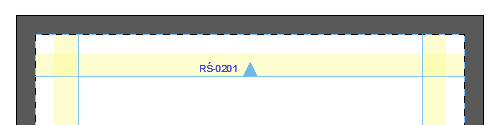

3. kliknij raz aby wstawić Znacznik RŚ.



   Aby zdefiniować Styl i położenie Znacznika, użyj opcji w panelu Znacznik w oknie dialogowym Ustawienia Rozwinięcia Ścian.

   Zobacz Panel Znacznik (Narzędzie Rozwinięcie ścian).

4. Nowy Widok Projektu zostanie utworzony i Umieszczony w folderze w Mapie Projektu palety Nawigatora. Zostanie przypisany do własnej Grupy RŚ nawet wówczas, jeżeli będzie to jedyny Widok Projektu w Grupie.

Wiele innych właściwości Rozwinięć Ścian (status, odniesienie Znacznika, tryb aktualizacji) określa się w identyczny sposób jak w przypadku Przekrojów.
