Dane wentylacji

Uwaga: Funkcje obliczeniowe dla MEP Designer są dostępne tylko z licencjami w chmurze.

Tworzenie systemu wentylacji przy użyciu elementów sieci kanałów

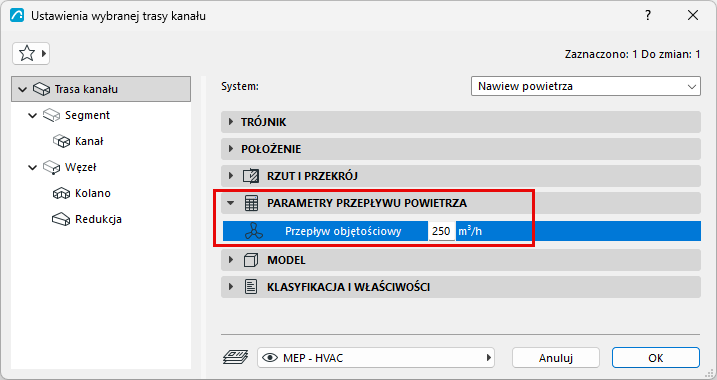

Dla trasy kanału i elementów zakończenia (w oknie dialogowym ustawień lub oknie informacyjnym)
- Wprowadź wartości przepływu objętościowego
- Dla zakończeń: Wybierz Powietrze - wylot lub Powietrze - zasilanie (użyj Palety Info lub panelu Jakość modelu MEP)
Dodaj systemy wentylacyjne do przeglądarki systemów (zobacz Dodaj system MEP do przeglądarki systemów)

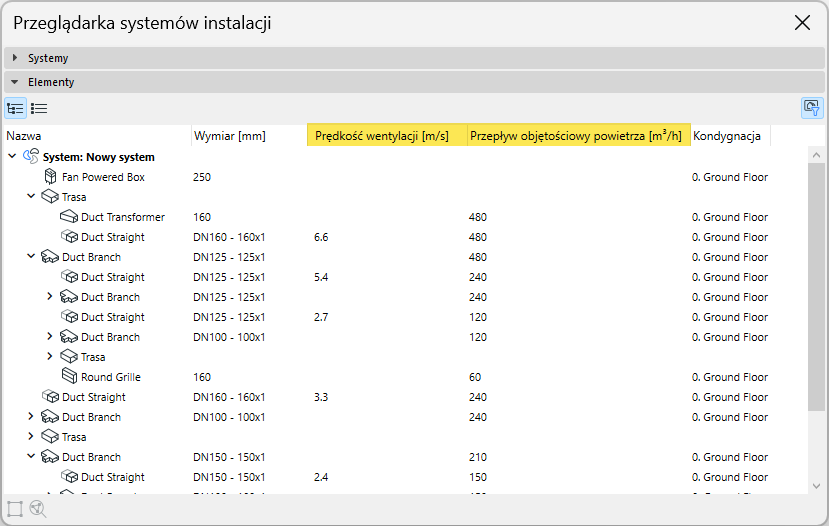

Sprawdź obliczenia dla systemu w Przeglądarce: Wybierz system w górnej połowie przeglądarki, aby zobaczyć wymiary i obliczenia dla jego elementów wymienionych poniżej:
- Przepływy objętościowe są sumowane do punktu początkowego systemu
- Prędkość jest obliczana dla tras i segmentów
Dane te są oparte na wymiarach elementu i danych przepływu objętościowego wprowadzonych dla elementów końcowych systemu i otwartej trasy kanału.

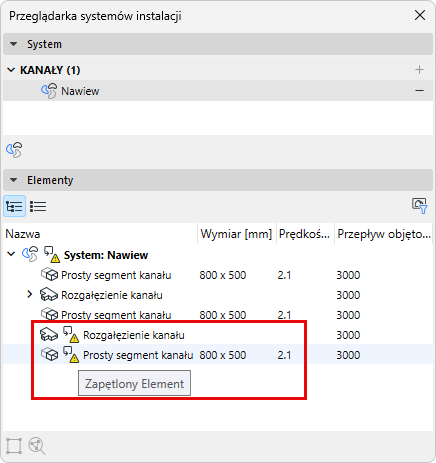

Uwaga: Gdy w systemie występują pętle, nie można obliczyć przepływu objętościowego i prędkości. Takie pętle są oznaczone w przeglądarce systemu.
Optymalizacja wymiarów kanałów: Na podstawie danych wyświetlonych w Przeglądarce systemu, użyj narzędzia Optymalizator wielkości kanału, aby dostosować wymiary w razie potrzeby

Dane te można wyświetlać dla wszystkich części systemu za pomocą etykiet i zestawień.

Masz problem z wyświetlaniem danych MEP?

Czasami wyświetlane dane (np. w etykietach i zestawieniach) nie są odświeżane. Wtedy:

Upewnij się, że system został dodany do przeglądarki systemów w celu uruchomienia obliczeń (zob. Dodaj system MEP do przeglądarki systemów )
Gdy nic nie jest zaznaczone na rzucie, użyj polecenia menu kontekstowego: Przebuduj właściwości MEP

Uwaga: Polecenie Przebuduj właściwości MEP jest dostępne od wersji Archicad 29.1.0. We wcześniejszych wersjach wykonaj następujące czynności:
