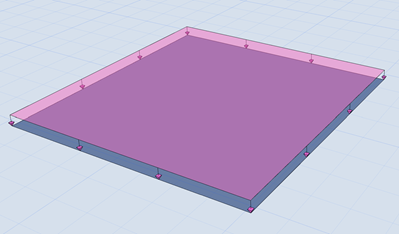

Wstaw Obciążenie powierzchniowe

Obciążenia powierzchniowe mogą być umieszczane na całej powierzchni członka 2D lub na dowolnej jej części.

1. Aktywuj narzędzie Obciążenie powierzchniowe
2. W Ustawieniach narzędzia lub polu Info: Wybierz Przypadek obciążenia dla nowego elementu Obciążenia (patrz Ustawienia narzędzia Obciążenie)
3. Wybierz metodę geometrii:

• Cały element: Pojedyncze kliknięcie powoduje umieszczenie Obciążenia powierzchniowego na całym elementu 2D. Obciążenie powierzchniowe jest powiązane z krawędziami elementu.

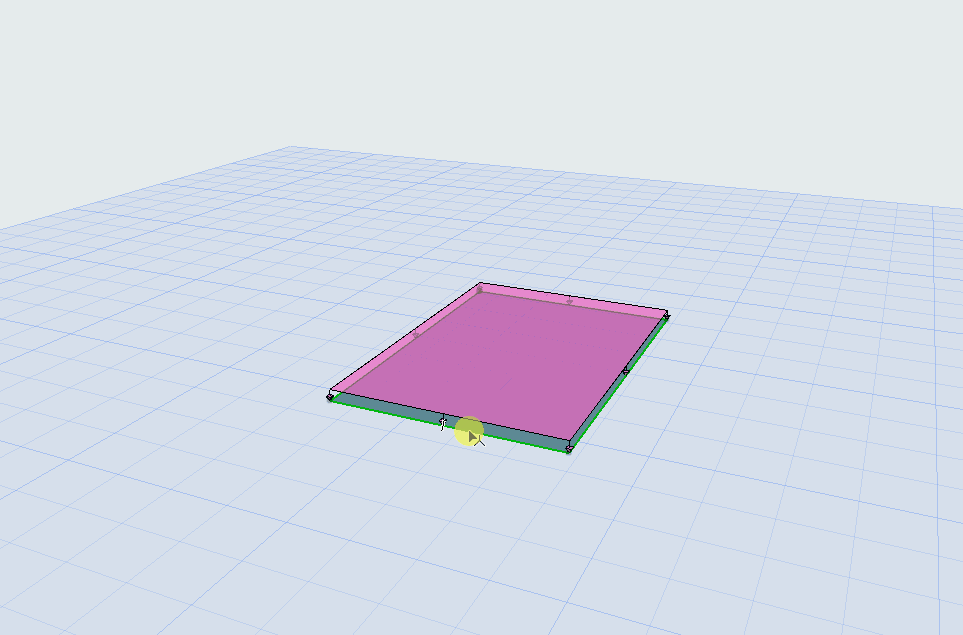

  Powiązane Obciążenie Powierzchniowe (metoda geometrii "Cały element")

• Prostokąt: Utwórz prostokąt Obciążenia poprzez zdefiniowanie dwóch narożników za pomocą dwóch kliknięć, nad dowolną częścią członka 2D. (Na przykład do reprezentowania obciążenia maszyn MEP.) Obciążenie powierzchniowe nie jest powiązane z krawędziami członka. Porusza się wraz z członkiem podczas przeciągania, ale nie podąża za żadnymi zmianami w geometrii krawędzi.

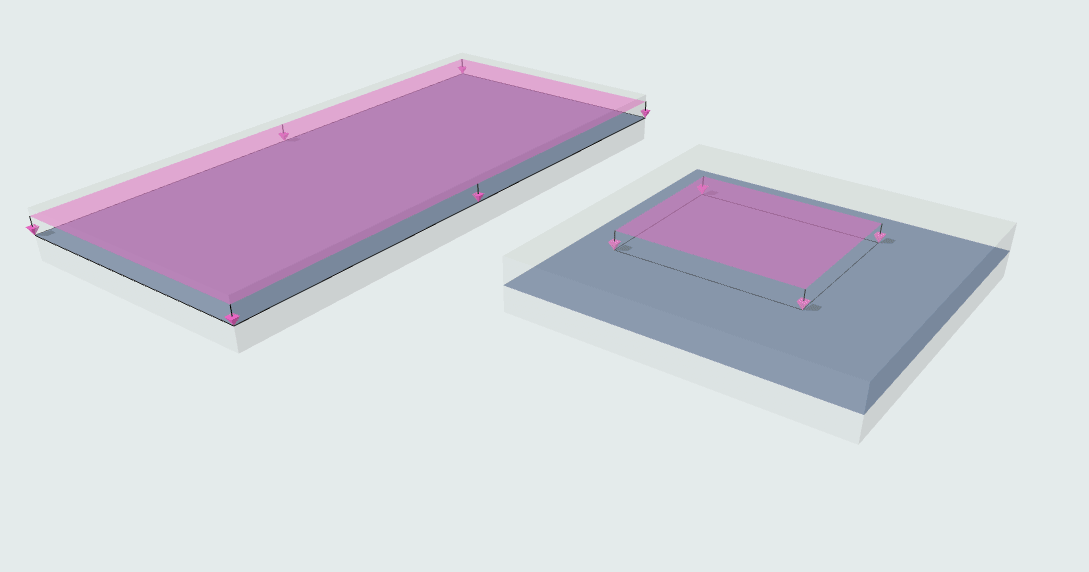

  Prostokąt Obciążenie powierzchni: Niepowiązane

  Uwaga: Obciążenia są widoczne tylko wtedy, gdy należą do aktualnie widocznego Przypadku obciążenia. Próba wstawienia elementu obciążenia nienależącego do aktualnie wyświetlonego przypadku obciążenia spowoduje wyświetlenie powiadomienia.

W strefach można również automatycznie generować obciążenia zmienne.

Zobacz Utwórz/uaktualnij obciążenia zmienne.
