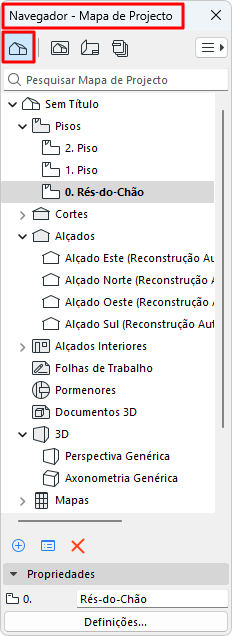

Estrutura em árvore dos pontos de vista do projecto, organizada em pastas. Os ícones dos pontos de vista (no Navegador e na barra de tabs) são pretos.
Utilize o campo de pesquisa para localizar itens pelo nome.
O que é um Ponto de Vista?
Um Ponto de Vista representa uma janela numa área específica do seu projecto.
Os Pontos de Vista são listados no Mapa de Projecto do Navegador, organizado em pastas (uma pasta com um nome para cada tipo de ponto de vista).
Para pontos de vista do tipo corte, também os pode organizar livremente em qualquer número de subpastas personalizadas.
Nota: uma vez guardadas as definições de um ponto de vista, é criada uma vista (e adicionada ao Mapa de Vistas) que pode, então, ser colocada num Layout.
Pastas do Mapa de Projecto
Pisos
Todos os Pisos definidos para o projecto.
Nota: No Mapa de Projecto, a ID de Piso não é editável. Um ID de Piso é idêntico ao seu Número de Piso, o qual pode ser definido em Definir Pisos.
Cortes, Elevações, Alçados Interiores, Folhas de Trabalho, Detalhes e Documentos 3D
Pastas contendo pontos de vista correspondentes.

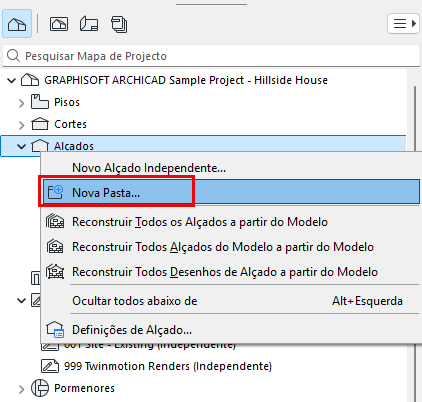

Para estes pontos de vista, pode criar qualquer número de pastas e subpastas personalizadas: clique com o botão direito do rato num item e, em seguida, utilize os comandos do menu de contexto para criar uma nova pasta.
Arrastar e largar (pastas e pontos de vista do tipo corte)
Arraste e largue os seus pontos de vista livremente entre diferentes pastas, em qualquer nível
Seleccione múltiplos pontos de vista e/ou pastas e arraste-os todos de uma vez para uma nova localização
Arrastar e largar só é possível dentro da mesma secção da Árvore do Mapa de Projecto. Por exemplo, não é possível largar alçados em cortes.
Após arrastar e largar, os itens com nomes correspondentes são renomeados automaticamente através da adição de um número sequencial
As famílias de Alçados Interiores não podem ser separadas: os elementos ascendentes e descendentes movem-se sempre em conjunto
Nota: Pode clonar qualquer pasta do Mapa de Projecto para criar um conjunto correspondente de vistas vinculadas no Mapa de Vistas. Se mover pontos de vista do tipo corte para pastas diferentes no Mapa de Projecto, as pastas de clones no Mapa de Vistas são actualizadas automaticamente.
3D
Contém projecções 3D e quaisquer percursos.
São fornecidas duas projecções por defeito: Perspectiva Genérica e Axonometria Genérica.
Quando se colocam câmaras no projecto, os seus nomes aparecem na pasta 3D, agrupados sob o caminho.
Contém os mapas interactivos (Elementos, Componentes, Superfícies) criados como parte da documentação do projecto. Utilize mapas como base para encomendar elementos de construção aos fabricantes e para verificar a consistência dos elementos com base num conjunto de critérios.
