Estrutura de Lanço de Viga

Estas definições estão disponíveis se escolher um tipo de Estrutura de Viga para o Lanço.

As Estruturas de Viga são elementos GDL: escolha um componente no pop-up para servir de suporte da Viga.

Os componentes incluem uma Viga geral, Viga perfilada e Longarina Aberta (ver abaixo).

Para mais pormenores, veja Personalizar Subelementos para Escadas e Varões.

Usar Longarina Aberta (Estrutura de Lanço de Viga)

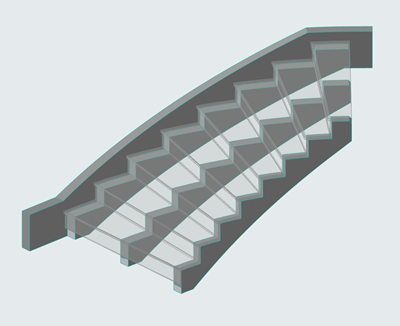

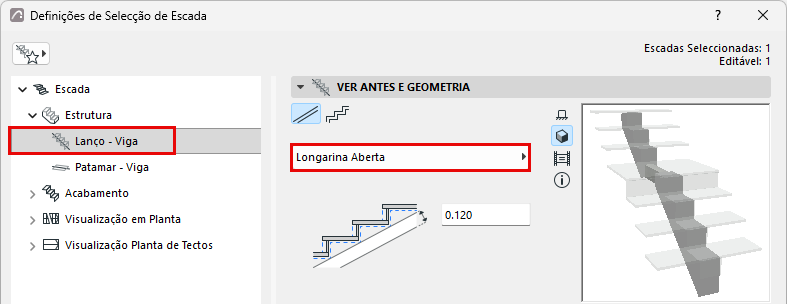

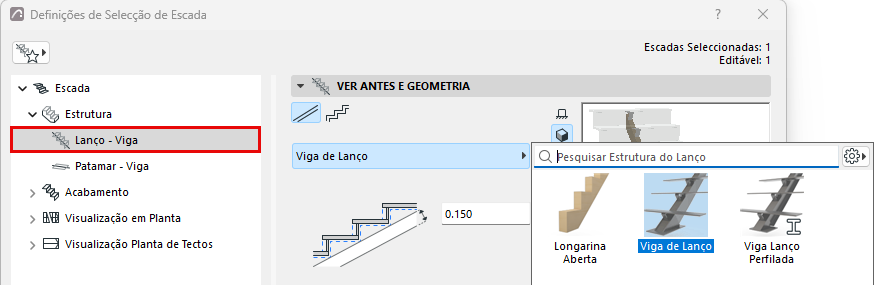

Uma estrutura "Longarina Aberta" está disponível na lista pop-up de Viga - Componente de Lanço.

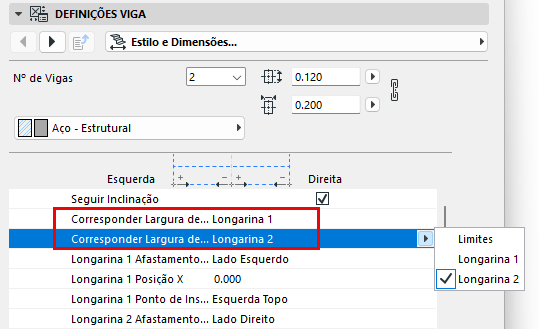

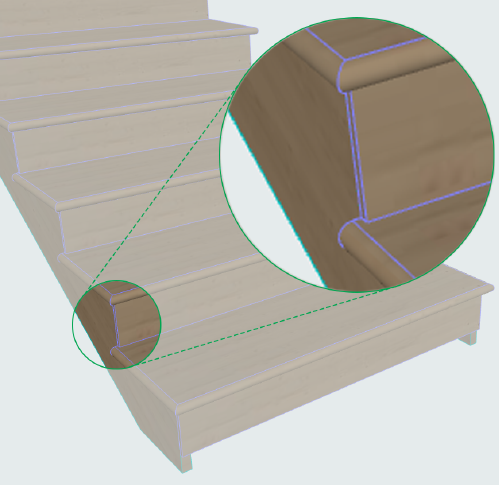

Utilize Definições de Componente de Viga para posicionar as Longarinas. Preste atenção às opções para combinar a Largura do Espelho com Longarinas (se estiverem afastadas) ou a Cercadura da Escada.



Escolher Forma

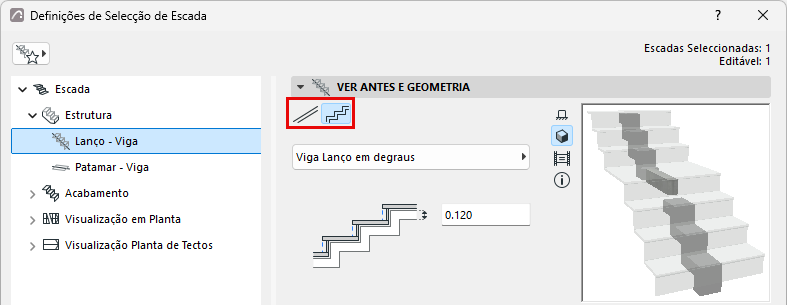

Nas Definições de Lanço de Viga, escolha uma forma de Estrutura de Viga: plana ou em degraus. Também estão disponíveis componentes de perfil.

Abaixo, introduza um valor para a espessura da Viga. Tenha em atenção o feedback na janela de Previsualização.

Figura 1. Estruturas de Lanço de Viga: Plano, Recta, Em Degraus, Perfilada

Definições de Viga

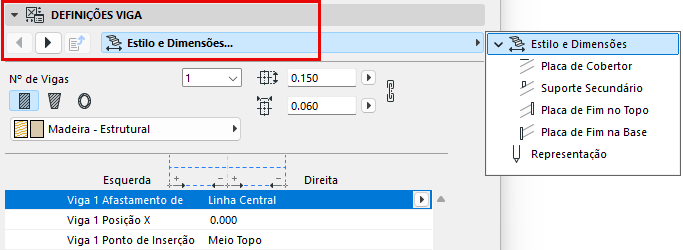

Use este painel com os seus separadores para configurar as definições do componente Viga.

Ponto de Inserção de Viga

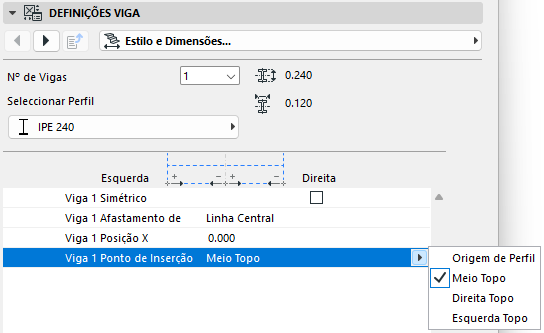

O Ponto de Inserção encontra-se no topo da viga: escolha Esquerda Topo, Meio Topo ou Direita Topo.

Ver também Longarina Perfilada: Opções Especiais .

Para a definição do Perfil, veja Origem de Perfil na Janela de Editor de Perfil.

Definir Número de Vigas

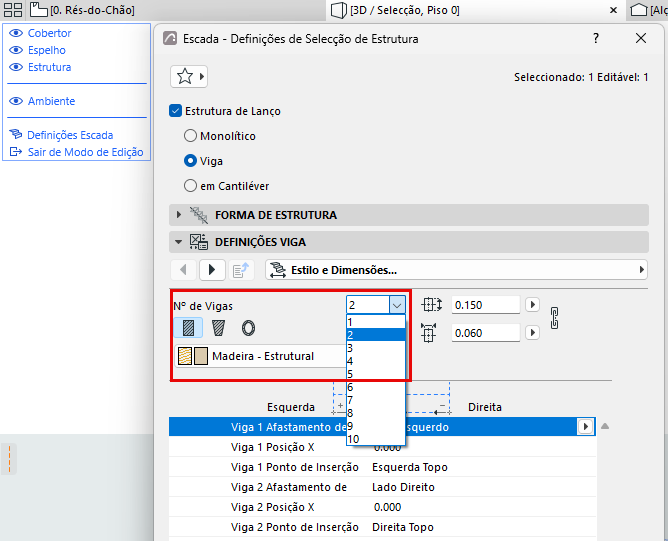

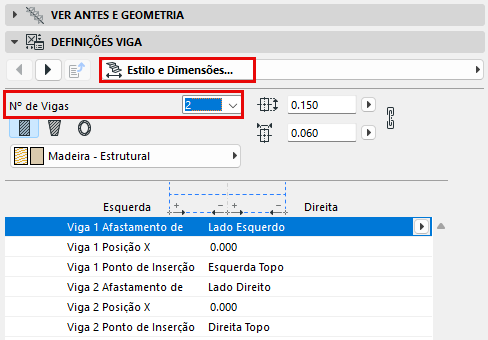

Use este controlo (página Estilo e Dimensões das Definições de Viga) para adicionar múltiplas Vigas (até 10) para servirem de estruturas de suporte da Escada em todos os lanços.



Note:

• O número de Vigas tem de ser definido (em páginas de Definições separadas) para o Lanço e o Patamar.
• No modo de Edição, pode personalizar o número de vigas por Lanço ou por Patamar, conforme necessário.





Atributos e Representação de Viga

Consoante o componente de Viga, defina o respectivo Material de Construção e/ou escolha um Perfil. Ajuste os seus valores consoante necessário.

Note:

• Os atributos da Viga têm de ser definidos separadamente para o Lanço e o Patamar.
• A opção "Materiais de Construção Uniformes" permite a utilização de um único Material de Construção para os componentes de Viga listados (p. ex., Viga, Placas de Fim, Suporte Secundário).

Definir componentes como Núcleo/Acabamento/Outro

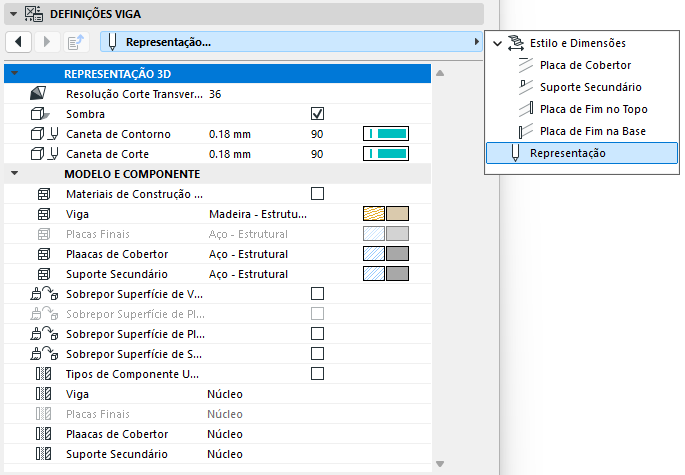

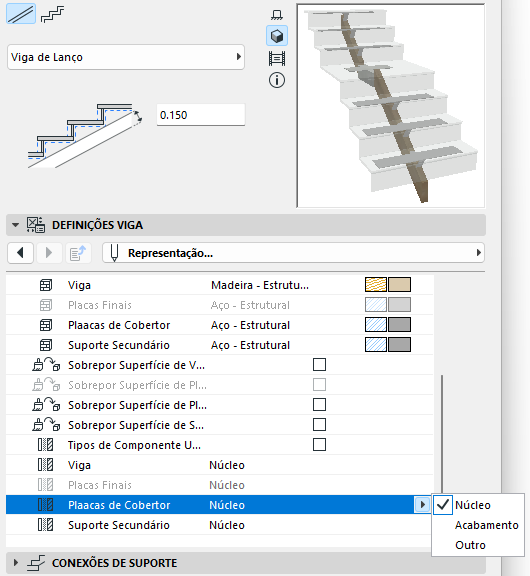

Na secção Representação da caixa de diálogo Definições: defina os componentes como Núcleo/Acabamento/Outro. (Para definir as peças separadamente, desmarque "Tipos de Componente Uniformes".)

Definir tipos de componente desta forma permite-lhe controlar a sua visualização através da Visualização da Estrutura Parcial. Por exemplo, para visualizar vistas de coordenação apenas de estrutura, escolha "Apenas Núcleo" como a definição de Visualização da Estrutura Parcial da vista. Isto irá ocultar os componentes de escada que estão definidos como "Acabamento" ou "Outro".

A Visualização da Estrutura Parcial de componentes de escada é suportada em vistas baseadas no modelo 3D (p. ex., Cortes). Em Plantas dos Pisos e Plantas de Tectos, as escadas são visualizadas como símbolos e não são afectadas pela Visualização da Estrutura Parcial.

Nota: Para componentes de perfil, defina o respectivo tipo no Gestor de Perfis.

Adicionar Placas de Cobertor e/ou Placas de Fim a Vigas

Ver também Adicionar Placas de Cobertor no Patamar de Viga.

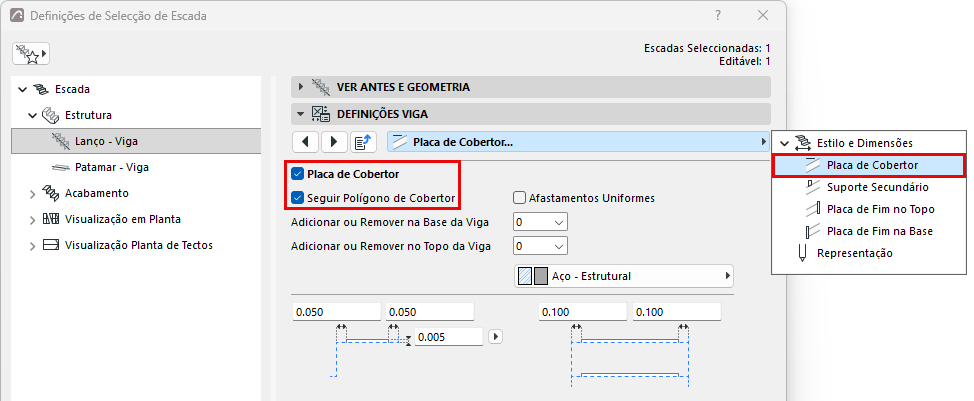

Placa de Cobertor Segue Polígono de Cobertor

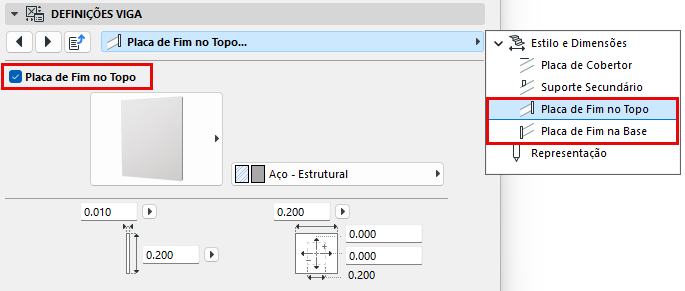

Placas de Fim no Topo e na Base

Adicionar Suportes Secundários a Vigas

Para uma Estrutura de Lanço de Viga, pode adicionar componentes adicionais para suporte dos Cobertores.

Aceda ao separador Suporte Secundário e active a opção Suporte Secundário.

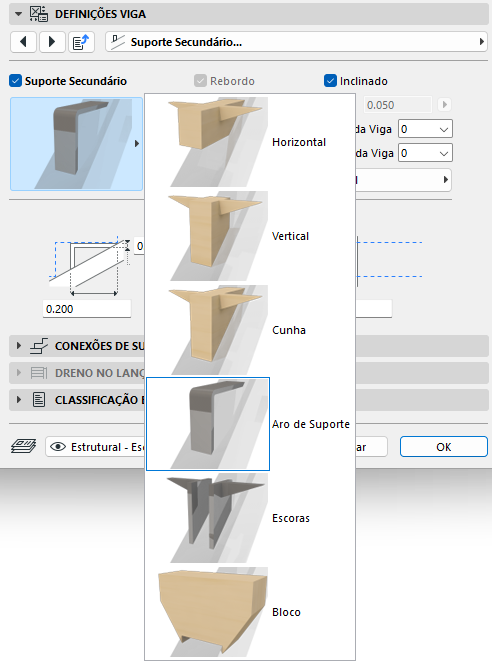

No pop-up, escolha e defina o componente desejado.

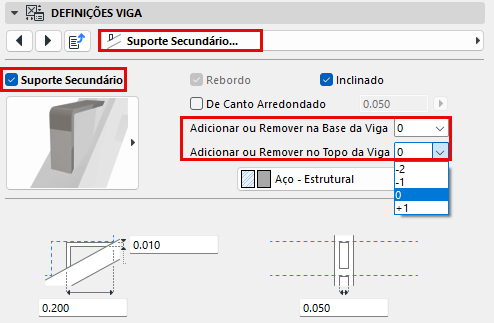

Pode controlar o número de suportes em cada extremidade da viga, usando os pop-ups Adicionar ou Remover:

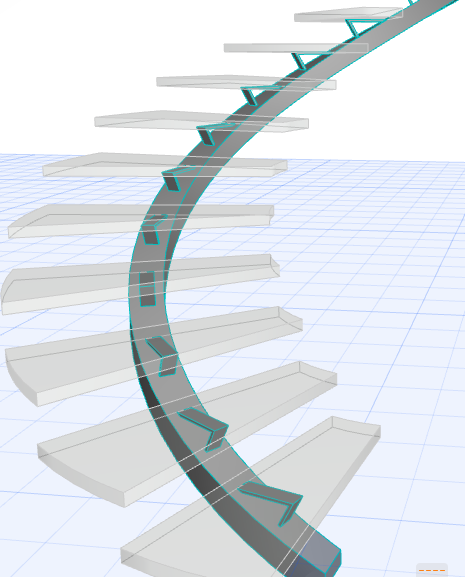

Suporte de Lanço de Viga, com Suportes Secundários
