Colocar Carga de Superfície

As Cargas de Superfície podem ser colocadas em toda a superfície do Memrbo 2D ou em qualquer parte da mesma.

1. Active a Ferramenta de Carga de Superfície Estrutural
2. Em Definições de Ferramenta ou Informações: seleccione um Caso de Carga para o seu novo elemento Carga (ver Definições de Ferramenta de Carga)
3. Escolha um método de geometria:

• Membro Inteiro: um único clique coloca uma Carga de Superfície sobre todo o Membro 2D. Esta Carga de Superfície é associativa às arestas do Membro.

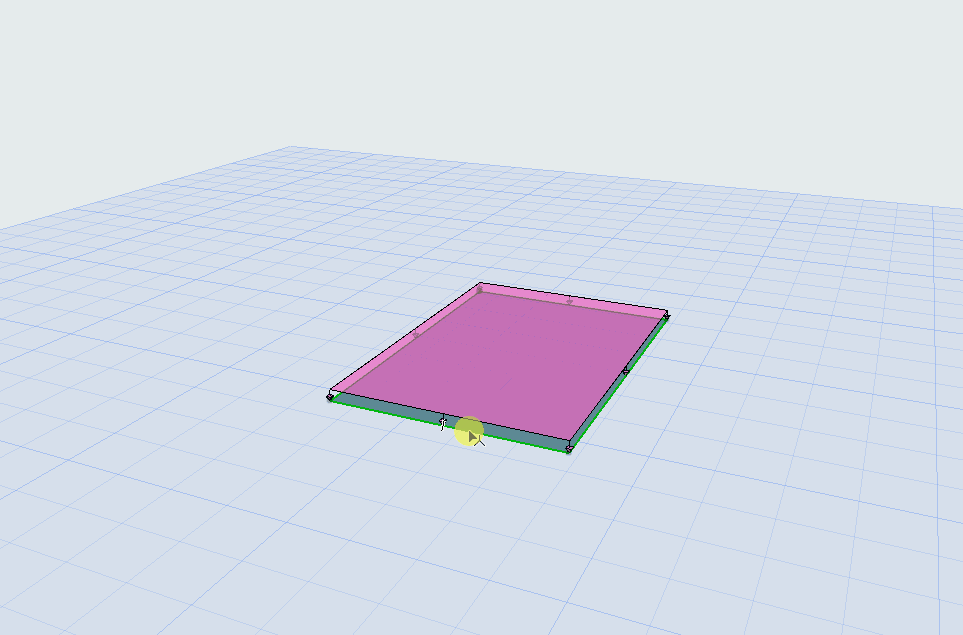

  Carga de Superfície Associativa (método de geometria "Membro Inteiro")

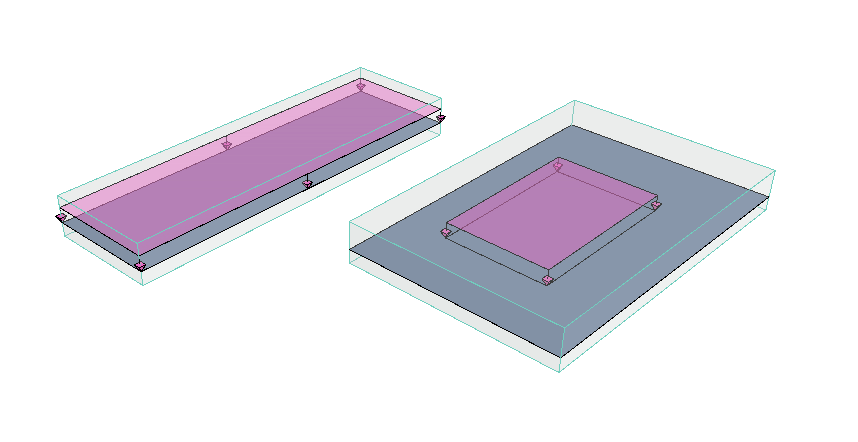

• Rectângulo: crie um rectângulo Carga definindo dois cantos com dois cliques, sobre qualquer parte do Membro 2D. (Por exemplo, para representar a carga de máquinas MEP.) Esta Carga de Superfície não é associativa a arestas do Membro. Desloca-se com o Membro durante um arrastamento, mas não segue quaisquer alterações na geometria da aresta.





  Carga de Superfície rectangular: Não associativa

  Nota: as Cargas só são visíveis se pertencerem ao Caso de Carga actualmente visível. Se tentar colocar um elemento de Carga que não pertença ao Caso de Carga visível no momento, recebe uma notificação.

Também pode gerar cargas dinâmicas automaticamente em zonas.

Ver Criar/Actualizar Cargas Dinâmicas.
