Afastamento 1D para 1D

O afastamento ocorre sempre numa direcção (um para o outro): os Membros a ajustar serão afastados para os seus alvos; os membros alvo permanecerão inalterados.



AFASTAR MEMBRO 1D

Afastamento 1D para 1D




BeamOffset1.png   BeamOffset2.png

Vigas em Ligação: Antes e Após o Ajuste de Afastamento

Opções de Afastamento 1D para 1D

Usemos o exemplo de 2 vigas ligadas a um pilar. Cada viga possui um corte transversal diferente e é colocada com uma excentricidade diferente em relação ao pilar.

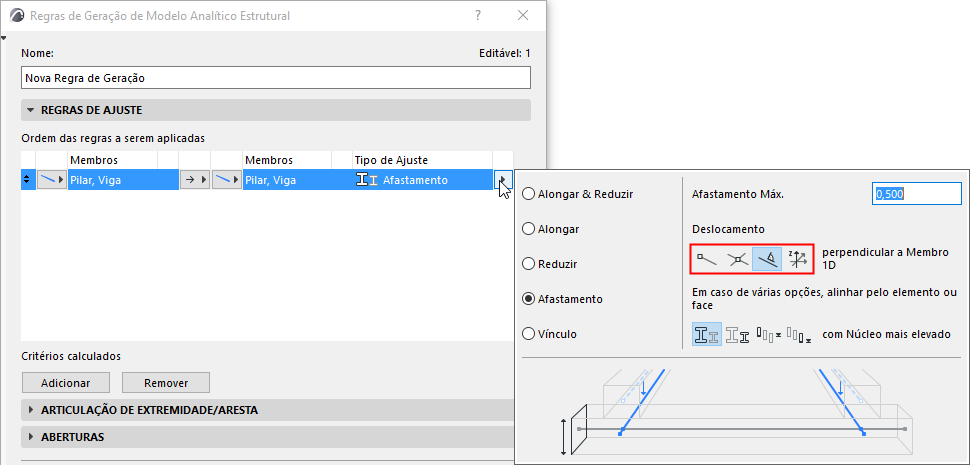

Clique na seta do Tipo de Ajuste Afastamento para escolher opções para Afastamento 1D.

Defina a distância de afastamento máxima permitida.

Seleccione uma das quatro opções de lógica de afastamento:



Cada opção é ilustrada na tabela abaixo.

Afastamento 1D para 1D



para terminar o nó de Membro 1D

  • Núcleo mais elevado

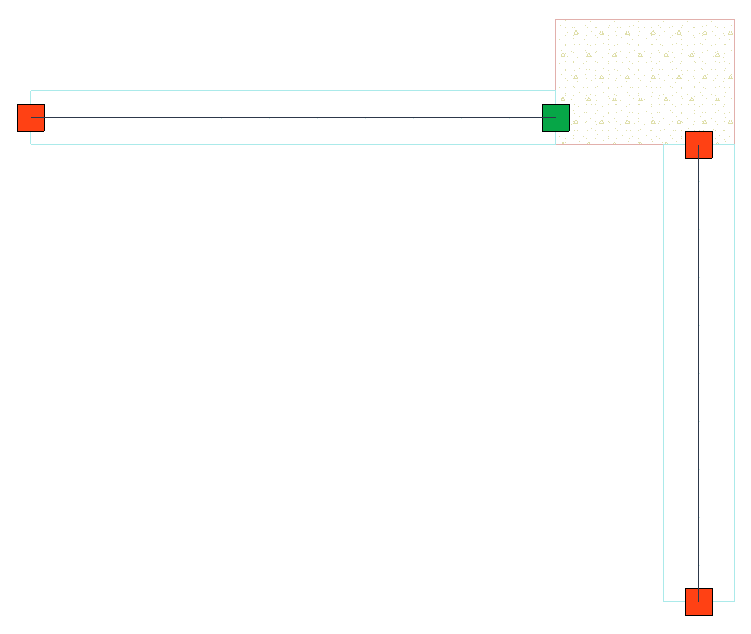

Afastamento 1D para 1D



para terminar o nó de Membro 1D

  • Núcleo mais baixo


Afastamento 1D para 1D



para intersecção de Membros

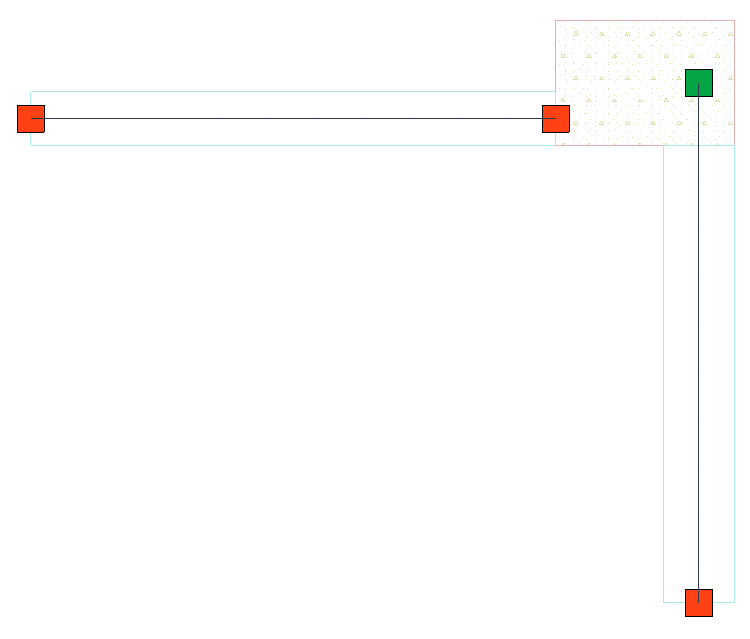

Afastamento 1D para 1D



perpendicular a Membro 1D

  • Núcleo mais elevado

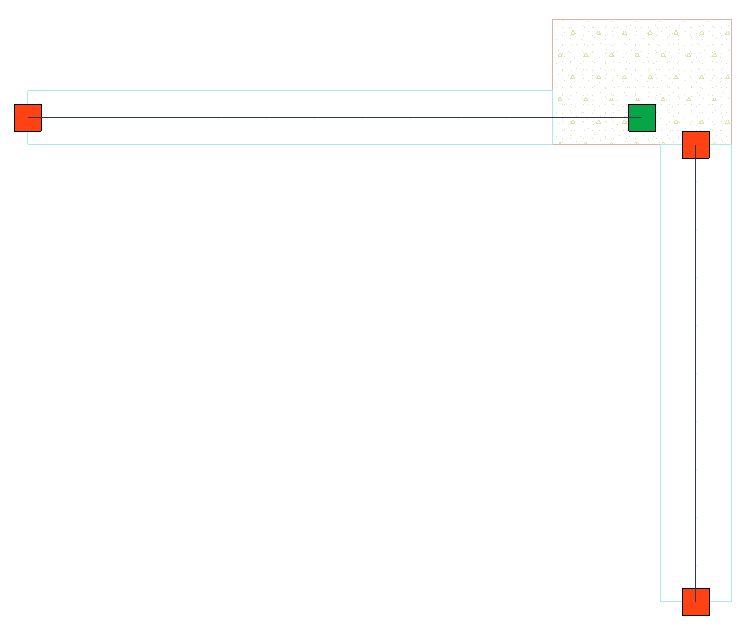

Afastamento 1D para 1D



perpendicular a Membro 1D

  • Núcleo mais baixo


Apenas na direcção Global Z

Marque esta opção se o Membro 1D apenas deve ser afastado na direcção global Z. Afastamentos noutras direcções não serão aplicados.

Ver também Opções de Afastamento em Caso de Múltiplos Alvos.
