Afastar Membro 2D

O afastamento ocorre sempre numa direcção (um para o outro): os Membros a ajustar serão afastados para os seus alvos; os membros alvo permanecerão inalterados.

Um Membro 2D é afastado perpendicularmente ao seu próprio plano. Trata-se da direcção Z local.

  • Para cada ajuste de afastamento, pode definir uma distância de afastamento máxima permitida ("Afastamento Máx."). Esta distância é medida entre Membros 1D desajustados e/ou planos de Membros 2D desajustados.

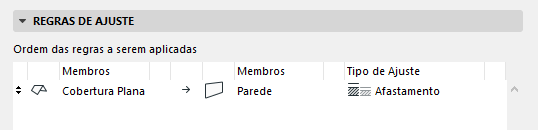

Neste exemplo, o ajuste de afastamento permite que o plano de Membro 2D da Cobertura se ligue ao Membro 2D da Parede abaixo:



RoofOffset1.png   RoofOffset2.png

Plano de Cobertura: Antes e Após o Ajuste de Afastamento

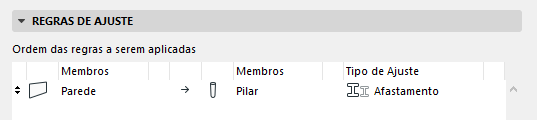

Figura 1. Afastar Membros de Parede 2D para Pilar 1D



AFASTAR MEMBRO 2D

Afastamento 2D para 1D




Afastamento 2D para 2D

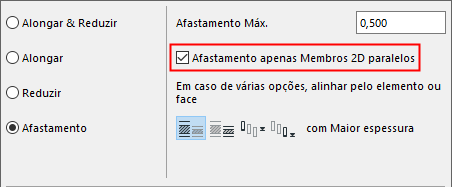

Afastamento apenas Membros 2D paralelos



Restrinja o ajuste de afastamento 2D-2D para que ocorra apenas se os Membros 2D estiverem paralelos

Ver também Opções de Afastamento em Caso de Múltiplos Alvos.
