Exemplo 1: Afastamento de Vigas para Lajes

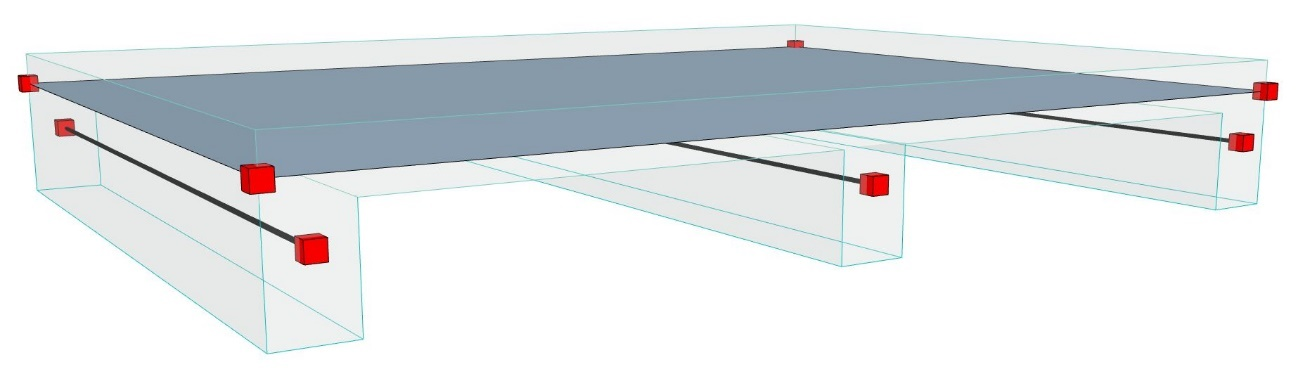

Activando o Modelo Analítico Estrutural, vemos que os Membros 1D das Vigas (eixos) não estão ligados à Laje: não existe continuidade, o que é necessário para a análise estrutural.

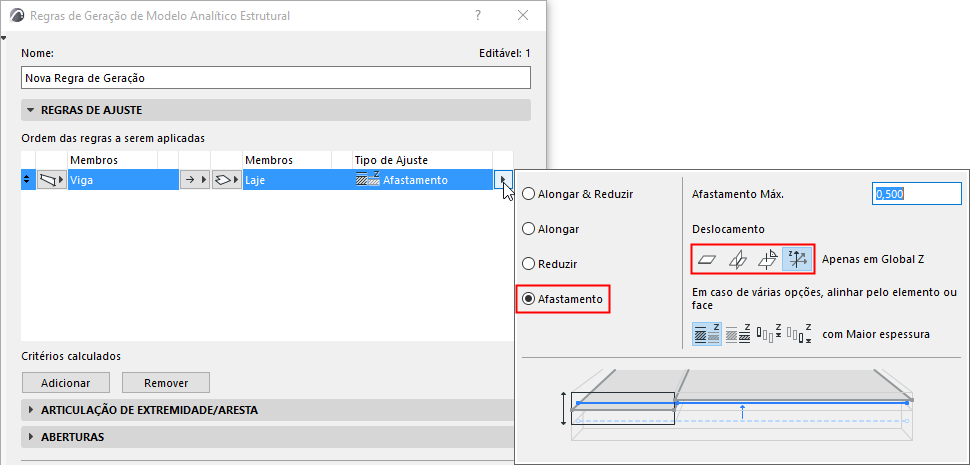

A solução é gerar uma regra de afastamento dos eixos da Viga para a Laje.
- Grupo de membros 1: Viga
- Grupo de membros 2: Laje
- Método: um para o outro (ajustar Vigas a Lajes)
- Tipo de Ajuste: Afastamento
- Opções adicionais, incluindo o afastamento máximo permitido.
Neste caso, vamos usar a direcção global Z.
Nota: as tolerâncias definidas são valores do tipo comprimento; aplicam-se as unidades especificadas para Comprimento em Preferências > Unidades de Trabalho.

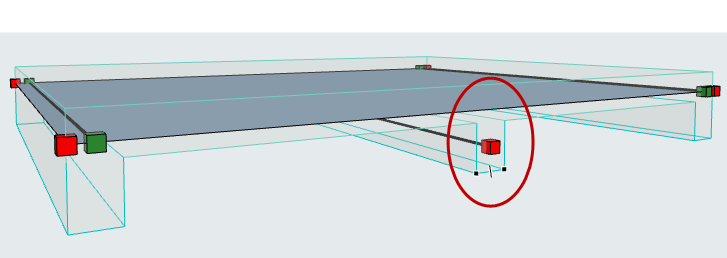

Clique em OK para aplicar a regra. Conforme esperado, os eixos da Viga estão afastados para o plano da Laje (na vertical, na direcção Z).
Mas um dos eixos das Vigas (a Viga central) permaneceu na sua posição. Parece tratar-se de um erro.

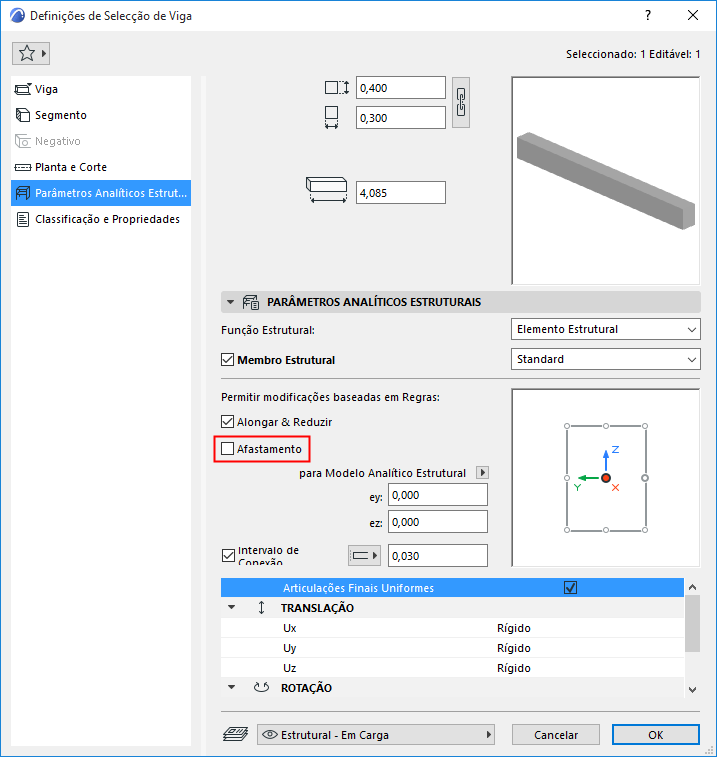

Seleccione a Viga central e verifique as respectivas Definições. Aqui, é claro que esta Viga não participou na regra de Afastamento, pois a definição de Afastamento ao nível do elemento, em Definições de Selecção de Viga - Painel Parâmetros Analíticos Estruturais, não está assinalada.
Para resolver o problema:
- Active a caixa de verificação Afastamento nas Definições de Selecção de Viga.
- Clique em OK para fechar o diálogo Definições.

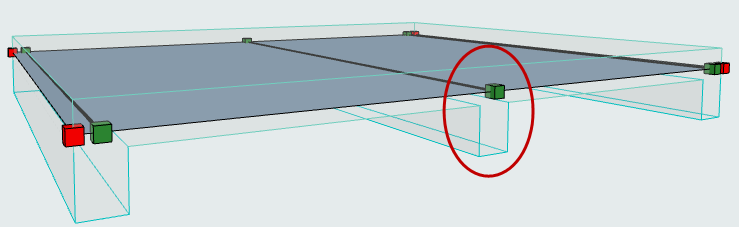

Agora, o modelo aplica automaticamente as Regras de Geração definidas. O eixo da Viga é, agora, afastado, de acordo com a regra:
A regra actual afasta as Vigas para as Lajes na direcção Z. Este modelo pode ser considerado estruturalmente correcto.
Pode preferir uma opção diferente: os eixos de Viga devem ser afastados para a extremidade da Laje.

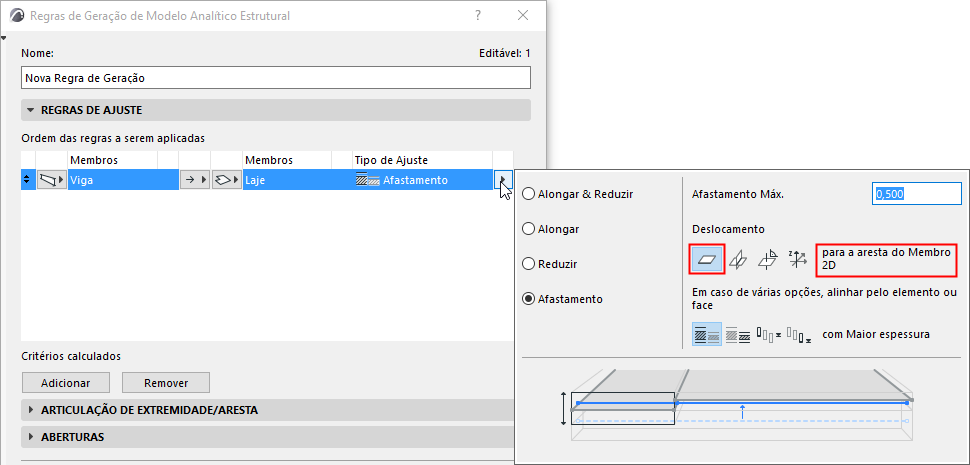

Ajuste esta opção nas Regras de Geração:
Clique em OK para aplicar a regra.

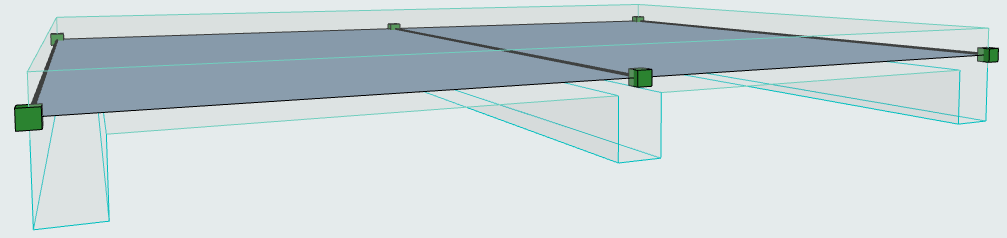

Conforme esperado, os eixos das duas Vigas nas arestas são afastados para a aresta no plano da Laje (e não na vertical, como no exemplo anterior, onde apenas estava activo o "Afastamento Global Z").

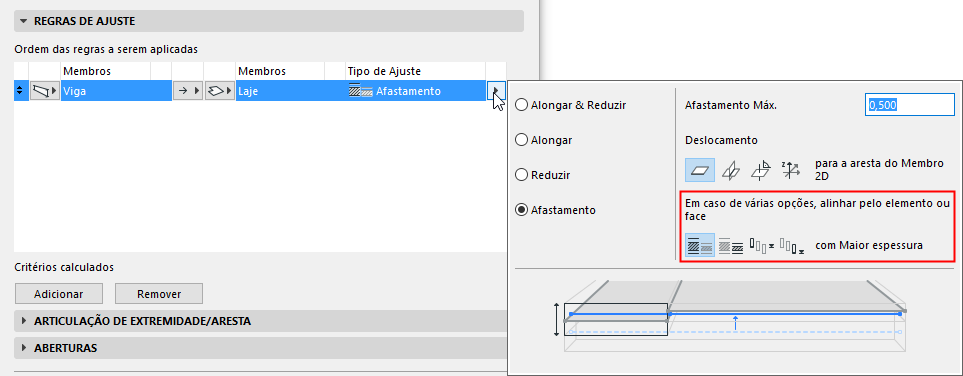

Se o elemento podia ser afastado para diversos elementos alvo, defina qual o elemento que deve ser o alvo.
O desenho de pré-visualização ajuda-o a compreender cada opção:
