Definições da Ferramenta Parede

Para uma descrição das definições genéricas comuns a todas os itens da Caixa de Ferramentas, veja Trabalhar nas Caixas de Diálogo de Definição de Ferramentas.

Para mais informações, veja Paredes.

Para informações sobre o painel Parâmetros Analíticos Estruturais das Definições da Ferramenta Parede:

Ver Membros 2D (Laje, Parede, Cobertura)

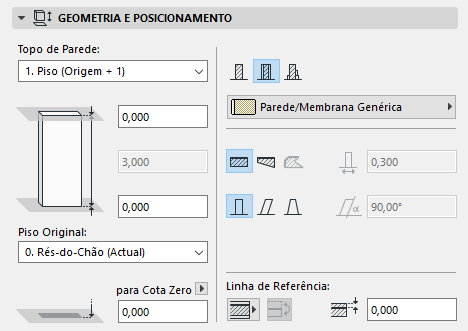

Painel Geometria e Posicionamento



Por defeito:

  • Topo da parede é vinculado a um piso acima
  • O Piso Original é o piso actual.

O piso ao qual a base da parede está vinculada é denominado o Piso Original, mas pode afastar a base nas duas direcções.

Utilize os controlos neste painel para alterar qualquer um destes valores e para definir a geometria e complexidade do elemento de Parede.

Topo da parede: utilize este controlo para vincular o topo da parede em relação ao respectivo Piso Original (Piso+1, Piso+2, etc.), ou para a tornar uma parede de altura fixa (escolha “Não vinculada”).

Se, posteriormente, modificar as posições e alturas dos pisos nos seus projectos, as alturas de quaisquer Paredes vinculadas vão segui-las automaticamente.

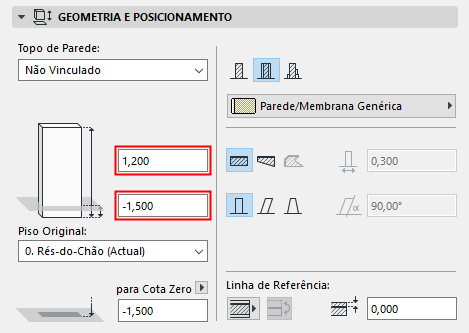

  • Opcionalmente, defina um afastamento para o topo da Parede a partir do respectivo piso com vínculo no topo (a altura da Parede muda correspondentemente). Este valor de afastamento pode ser positivo, negativo ou igual a zero.

    O campo de afastamento não se encontra disponível se a Parede não possuir vinculo no topo.



 Altura da Parede: indique um valor para a altura total da Parede. (Para um Parede com vínculo no topo, este campo não é editável.)

  • O valor de altura da Parede é afectado pelos afastamentos do topo e da base, se existirem.

Piso Original

Ver Piso Original.

Altimetria da Base [ao Nível de Referência]

Calcula a altimetria actual da linha de referência da parede, conforme medido a partir do Nível de Referência (por defeito, este Nível de Referência é a Cota Zero).

Clique na seta pop-up para alterar o Nível de Referência, se necessário.

Note:

  • Os níveis de referência são definidos em Opções > Preferências do Projecto > Níveis de Referência.
  • Este é um valor calculado, não um vínculo. Se alterar o Nível de Referência, a base da Parede não irá mudar a sua posição.

Estrutura de Parede

Clique num destes ícones para definir a Parede como Básica, Composta, ou de Perfil Complexo e depois escolha um atributo que reflicta as respectivas propriedades estruturais:

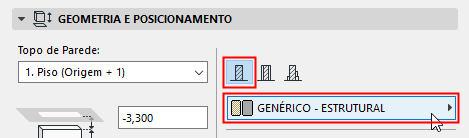

  • Para uma Parede Básica: use o pop-up para escolher o respectivo Material de Construção.

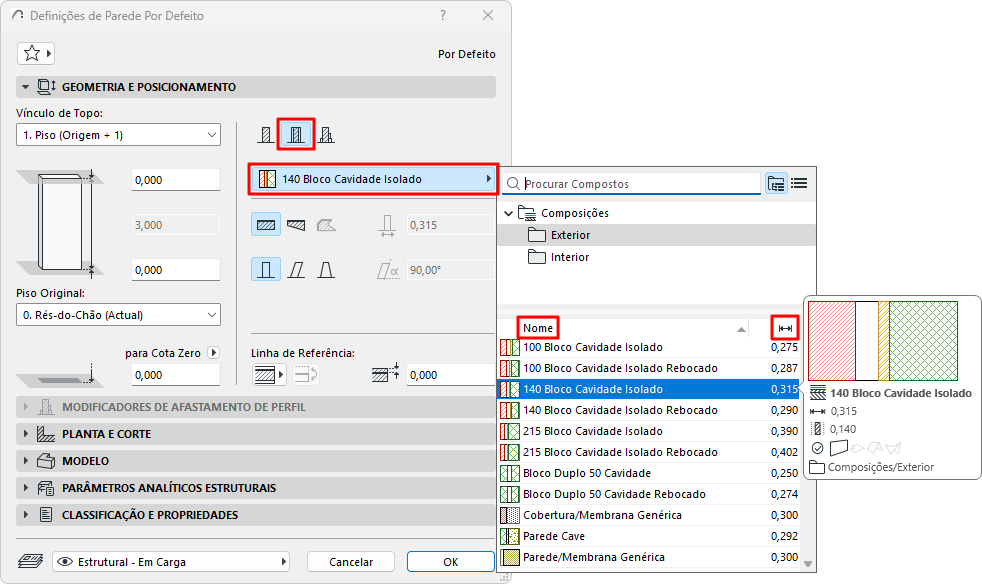

  • Para uma Parede Composta: utilize o pop-up para escolher a sua composição.

    Nota: este pop-up lista composições cuja definição "Utilizar com" inclui o elemento de parede: ver "Utilizar com" - definir disponibilidade da composição

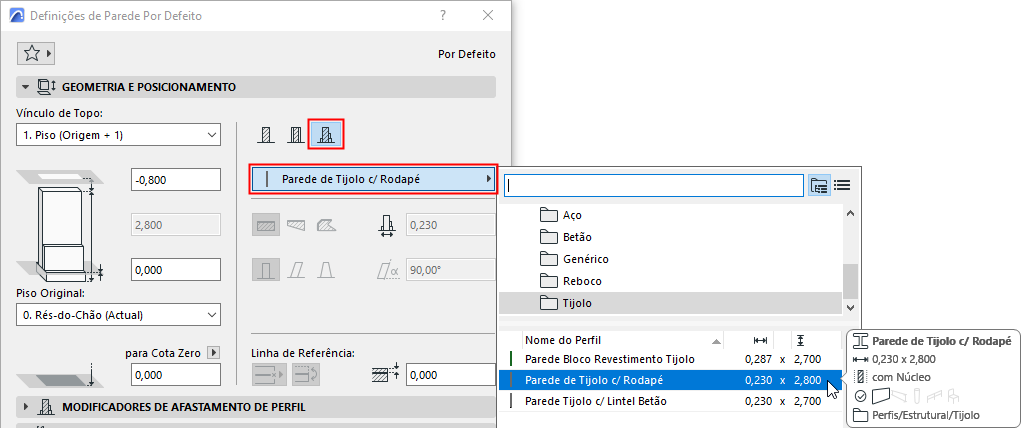

  • Para uma Parede de Perfil Complexo: utilize o pop-up para escolher o seu Perfil.

    Nota: este pop-up mostra apenas aqueles Perfis cujo controlo “Usar Com” inclui Paredes. Perfis são definidos em Opções > Atributos do Elemento > Gestor de Perfil.

Método de Geometria

Clique num destes três ícones para desenhar a forma da parede: recta, trapezoidal ou poligonal.

  • Estas opções não se encontram disponíveis para Perfis Complexos.
  • Esta opção poligonal não se encontra disponível para Paredes compostas.


Espessura Parede

Introduza um valor para a espessura da parede.

  • Se estiver a criar uma destas paredes, estão disponíveis duas espessuras: indique um valor para cada extremo da parede.

  • A espessura de uma parede composta é o valor total das camadas individuais, definidas em Opções > Atributos do Elemento > Composições. Se estiver a criar uma Parede composta, o campo de espessura é consequentemente não editável aqui.
  • A espessura não se aplica às paredes poligonais; o campo não pode ser editado.
  • A espessura de uma Parede inclinada é a respectiva espessura na perpendicular para o seu vector de inclinação:

  • A espessura de uma parede duplamente inclinada é igual à espessura da base.

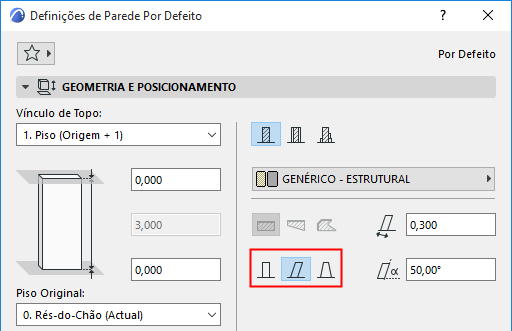

Complexidade de Parede

Os ícones da Complexidade da Parede permitem seleccionar uma geometria para a parede: Recta, Inclinada, ou Inclinada Dupla. (Os controlos de Complexidade da Parede não estão disponíveis para Paredes Trapezoidais e Poligonais.)

Cantos da PoliParede Podem Alterar

Esta caixa de verificação apenas se encontra visível quando o método de geometria escolhido é Parede Poligonal. Controla a visualização dos contornos da parede, na intercepção com outras paredes simples.

Para mais informações, veja Desenhar uma Parede Poligonal (PoliParede).

Localização de Linha de Referência

Clique numa opção para definir a linha de referência da Parede.

Para mais informações, veja Linha de Referência da Parede.

Painel Planta e Corte

Ver Visualização de Elementos em Planta e Corte

Linhas de Fim de Parede: este pop-up possui quatro maneiras de visualizar uma parede livre na Planta. A opção permite mostrar ou esconder uma ou ambas as linhas limite da parede. (A linha limite é a linha de contorno perpendicular ao eixo longitudinal da parede).

Painel Modelo

Este painel afecta a visualização 3D da Parede.

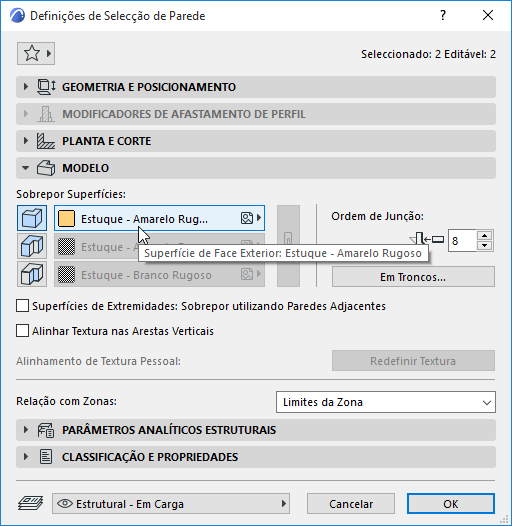

Sobrepor Superfícies: clique no botão de alternar de algum ou de todos os três pop-ups se pretender sobrepor a superfície atribuída a este elemento (no respectivo Material de Construção). Pode sobrepor as superfície das faces (exterior e interior) da Parede e/ou todas as arestas da Parede.



Ver também Sobrepor Superfícies com o Pintor de Superfície.

Para informações sobre superfícies de atribuição para paredes poligonais, ver Desenhar uma Parede Poligonal (PoliParede).

  • Para uma Parede composta, a superfície “exterior” é a primeira camada listada da composição, em Definições Composições.
  • Para uma Parede de perfil, existem duas possibilidades de sobreposição de superfície: aresta de Extrusão e superfície Extremidades.
    Nota: pode também aplicar uma superfície Personalizada a qualquer/quaisquer aresta(s) do elemento de perfil.

    Ver Aplicar Superfície ou Linha Personalizada a uma Aresta do Perfil.

Clique no ícone de cadeia para atribuir a mesma superfície a todas as faces e arestas. A anulação da selecção deste ícone de cadeia vai restaurar as superfícies que definiu originalmente para cada face/aresta de parede.

Alinhar Textura nas Arestas Verticais: seleccione esta caixa para colocar a origem da textura no canto inferior da parede. Isto pode ser útil, por exemplo, em paredes independentes para evitar uma textura fragmentada nas arestas.

Ver também Alinhar Textura 3D .

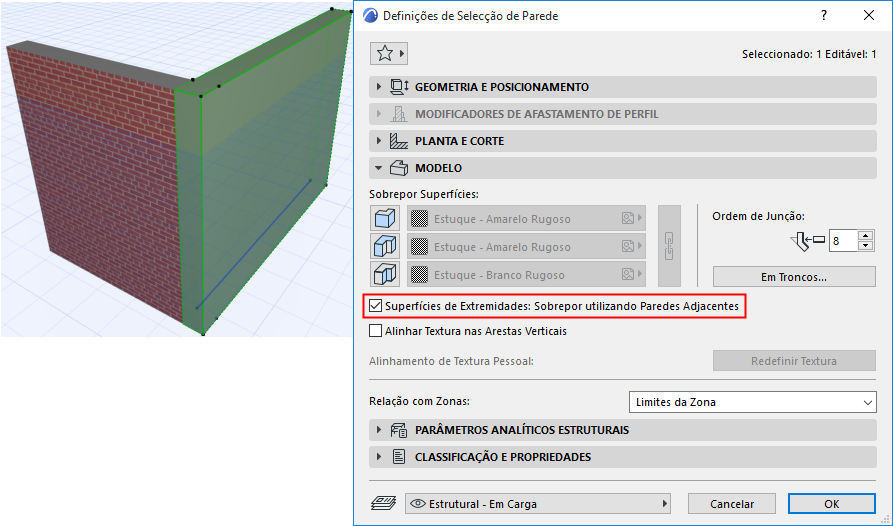

Superfícies de Extremidades: Sobrepor utilizando Paredes Adjacentes: seleccione esta caixa se pretender que a superfície extremidade da Parede seleccionada assuma a superfície da Parede adjacente.

Nota: quaisquer ajustes no alinhamento da textura da superfície reflectir-se-ão correctamente em ambas paredes.



Personalizar Alinhamento de Textura: se esta mensagem aparecer, significa que a parede actualmente seleccionada (já colocada no projecto) possui uma textura pessoal 3D.

  • Neste caso, também é activada a opção Redefinir Textura. Clique para restaurar a origem da Textura da Parede seleccionada.
    Nota: o texto Personalizar Alinhamento de Textura serve de feedback sobre a condição da parede seleccionada. Se for apresentado a cinzento, ainda não foi atribuída nenhuma textura 3D personalizada.

    Para mais informações, veja Alinhar Textura 3D.

Ordem de Junção

A Ordem de Junção é importante quando

  • se encontram duas Paredes cujos Materiais de Construção possuem a mesma prioridade
  • 3 ou mais Paredes se encontram numa junção

Um número mais elevado na Ordem de Junção tem prioridade sobre um inferior.

Quando se encontram 3 ou mais Paredes numa junção, a Ordem de Junção relativa de cada Parede determina quais as duas Paredes que são unidas primeiro.

Caixa de Diálogo Em Troncos

A opção Em Troncos abre uma caixa de diálogo para definir a visualização de paredes construídas com troncos:

  • Usar Parede de Tronco: seleccione esta caixa para usar uma Parede de Tronco.
    Nota: o Archicad calcula o número de troncos a partir da altura de cada tronco e da parede.
  • Iniciar com meio tronco: seleccione esta opção para iniciar a parede com um tronco de meia-altura.
  • Forma:
  • Troncos Quadrados
  • Arredondado na Face Exterior
  • Arredondados na Face Interior: use troncos que estejam boleados na face interior. A face da parede exterior vai permanecer plana.
  • Arredondado dos Dois Lados.
  • Raio: escolha uma opção para medir o raio: a partir do centro do tronco ou a partir do ponto do meio do tronco oposto.
  • Superfície de Arestas Horizontais:
  • Como nas Definições das Paredes: clique neste botão de opção para aplicar a superfície do Material de Construção.
  • Sobrepor com Superfície de Face Exterior/Interior

Relação com Zonas

Veja estes tópicos:

Calcular a Área da Zona e o Volume da Zona

Relação com Zonas
