Редактирование и управление Строительными Материалами

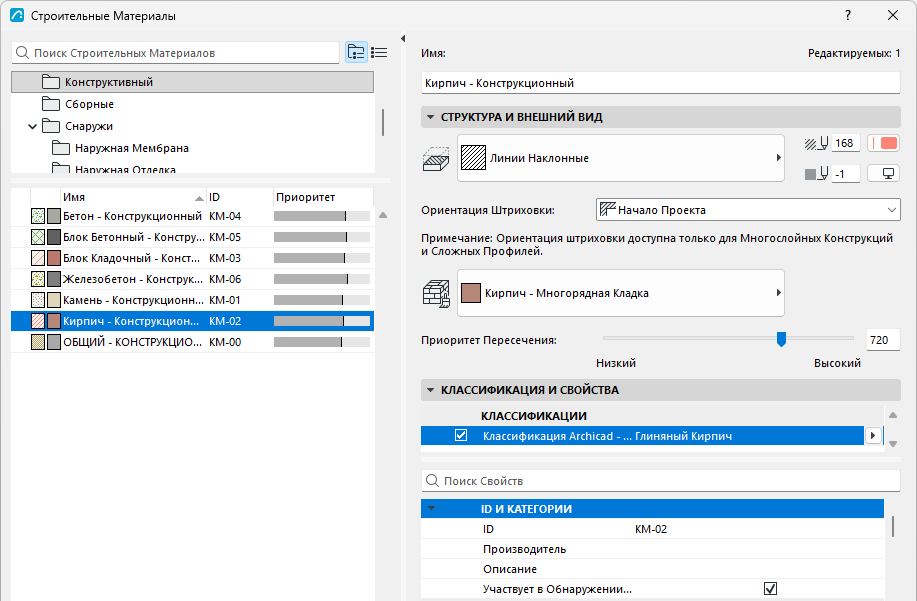

Чтобы открыть диалог Строительных Материалов, можно воспользоваться:

  • командой меню Параметры > Реквизиты Элементов > Строительные Материалы
  • Табло Команд Реквизиты (Окно > Табло Команд > Реквизиты)
  • В левой панели отображается список всех Строительных Материалов проекта, которые можно сортировать по Имени, ID и Приоритету Пересечения.
  • Зеленым цветом выделяются Строительные Материалы выбранных в настоящий момент элементов.

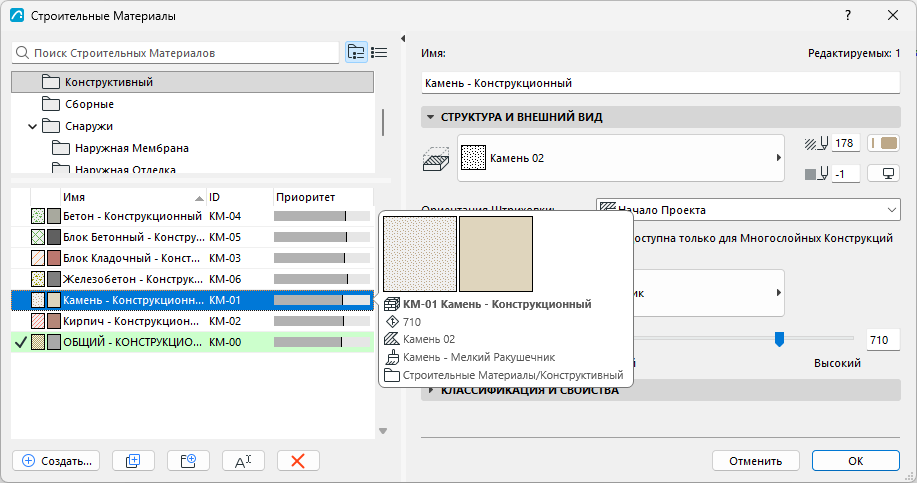

    Прим.: Наведите курсор на материал, чтобы увидеть дополнительную информацию о нем.

Для получения общей информации См. Использование диалогов реквизитов.

Редактирование Строительного Материала

  1. Выберите один или несколько Строительных Материалов для редактирования.
    Совет: в режиме просмотра папок выберите вложенную папку, чтобы отредактировать сразу все ее элементы.
  2. Воспользуйтесь полями в правой части диалога, чтобы изменить настройки Строительных Материалов.


Штриховка Сечения

Выберите штриховку сечения Строительного Материала. В этот выпадающий список включаются только штриховки, относящиеся к категории Штриховки Сечения, см. Категории Штриховки

Перо Переднего Плана/Перо Фона Штриховки Сечения: задайте перья переднего и заднего плана штриховки Строительного Материала.

См. также Удаление Линий Между Элементами Модели.

Ориентация Штриховки

Этот параметр влияет только на образец штриховки Строительного Материала, применяемого для многослойных или профилированных элементов. Выберите вариант ориентации штриховки:

  • Начало Проекта: начало образца штриховки совпадает с Началом Проекта.
  • Начало Элемента: образец штриховки выравнивается по направлению элемента.
  • По размеру Слоя: (доступно только для символьных штриховок.) (доступно только для символьных штриховок.) Образец вписывается в пределы, определяемые Толщиной Слоя.

Связанные Темы:

Настройка Ориентации Образцов Векторной или Символьной Штриховки

Применение Символьных Штриховок для Многослойных Элементов: По размеру слоя.

Покрытие

Выберите покрытия для отображения Строительного Материала в 3D.

Прим.: покрытие Строительного Материала можно заменить на уровне отдельных элемента, воспользовавшись  диалогом Параметров (панель Модель) или Информационным Табло.

См. также:

Приоритет Пересечения (Строительный Материал)

Классификация Строительных Материалов и их Свойства
