Параметры Текстур (Основной Механизм)

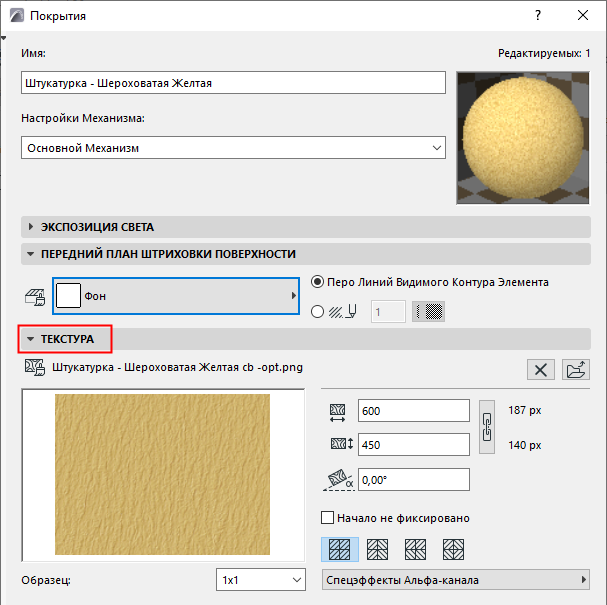

Выбор и Редактирование Текстуры

Если выбранному Покрытию уже назначена Текстура, то здесь отображается ее имя, изображение предпросмотра и размер изображения в пикселах.

Для назначения Текстуры Покрытию:

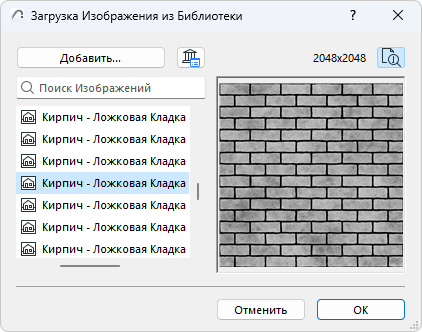

1. Нажмите кнопку Найти и в диалоге Загрузки Изображения из Библиотеки выберите подходящую текстуру.
2. Нажмите кнопку OK для применения текстуры.





   См. также Файлы текстур - соглашения об именовании.

   Note:

   • вы можете использовать только файлы из библиотек проекта.
   • При сохранении проекта в архивном формате можно активировать маркер Включить Связанные Текстуры (см. Архивные Проекты).

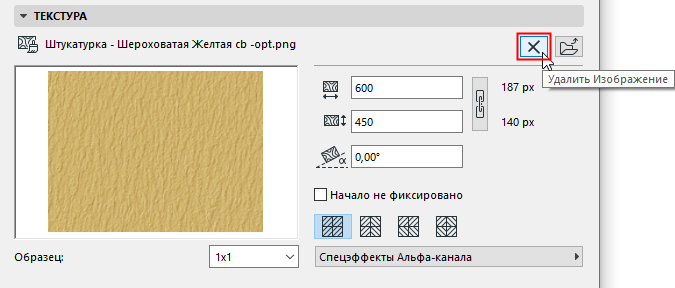

Нажмите Удалить Изображение, чтобы разорвать связь Текстуры с Покрытием.

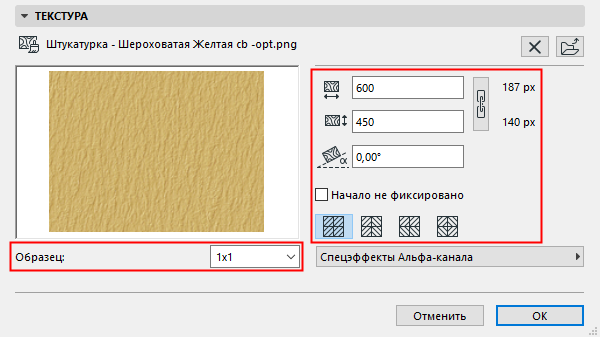

Настройка отображения текстур

• Задайте размеры текстуры по вертикали/горизонтали, которые она должна иметь в 3D.





• Активируйте маркер Исходная Пропорция, чтобы сохранить исходное соотношение сторон файла текстуры для всех элементов.
• Задайте угол Поворота, с которым текстура должна накладываться на элементы.
• Воспользуйтесь переключателями Распределения, чтобы изменить совмещение стыков текстуры.
  Прим.: Для получения хороших результатов воспользуйтесь "бесшовной" текстурой. Такие изображения размещаются без каких-либо артефактов в местах стыков образцов.
• Активация маркера Начало не фиксировано приводит к случайному выбору точки расположения начала текстуры. Данная возможность позволяет по-разному наносить текстуру на одинаковые элементы.

При помощи выпадающего меню Образец можно выбрать количество образцов текстуры, отображаемых в окне предпросмотра.

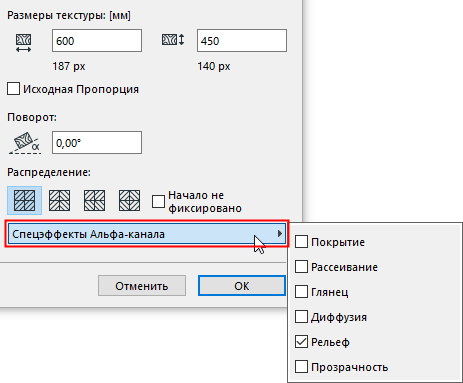

Спецэффекты Альфа-канала

Воспользуйтесь выпадающим меню в панели Текстуры, чтобы получить доступ к эффектам Альфа-канала.

Для 32-разрядных цветных изображений альфа-канал является дополнительным каналом к RGB-компонентам. Такие изображения могут редактироваться, например, в Adobe Photoshop. Использовать информацию альфа-канала можно несколькими способами:

• для маскирования элементов при визуализации;
• для создания прозрачных или рельефных поверхностей;
• для моделирования определенных свойств текстуры.

Покрытие

Если значение альфа соответствует белому цвету, то отображается цвет текстуры, а если черному, отображается исходный цвет покрытия в заданном пикселе заданной поверхности. Если значение альфа соответствует оттенку серого, то выполняется смешивание двух исходных цветов.

Рассеивание

Как и выше, но применяется к цвету Рассеивания, а не к цвету Поверхности.

Глянец

Определяет степень отражательной способности поверхности, на которую нанесена текстура. Если значение альфа соответствует белому цвету, то в данном пикселе в полной мере учитывается эффект отражающей способности. А если черному, то отражающая способность никак не учитывается. Как и выше допустимы промежуточные значения альфа.

Диффузия

Управляет диффузным отражением, как и при эффекте отражающей способности, описанном выше.

Рельеф

Управляет расположением нормали к поверхности в данном пикселе, позволяя воспроизводить эффекты рельефности. Белый цвет соответствует выступам, а черный - впадинам.

Прозрачность

Если значение альфа соответствует белому цвету, то отображается цвет текстуры. Черный цвет определяет прозрачные пикселы. Допустимы промежуточные значения альфа.

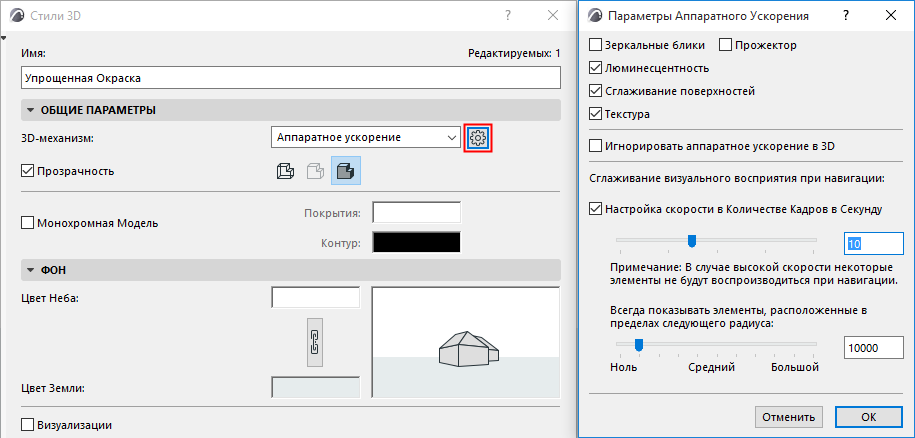

Отображение текстур Покрытий в 3D-окне

• Выберите механизм Аппаратного Ускорения (Вид > Параметры 3D-вида > Стили 3D)
• Убедитесь, что в Параметрах Аппаратного Ускорения отмечен маркер Текстуры (нажмите кнопку Дополнительных Параметров в диалоге Стилей 3D)





  Прим.: вы можете настроить ориентацию и привязку начала текстуры в 3D-видах.

  См. Привязка 3D-текстуры.
