Диалог Слоев

Для получения общей информации См. Использование диалогов реквизитов.

Чтобы открыть диалог Слоев, можно воспользоваться:

• клавишной командой Ctrl/Cmd+L
• кнопкой Параметров Слоев в Табло Оперативных Параметров





• командой меню Параметры > Реквизиты Элементов > Слои
• командой меню Документ > Слои > Слои
• кнопкой Слои в табло команд Реквизитов (Окно > Табло Команд Реквизиты (Окно > Табло Команд > Реквизиты)

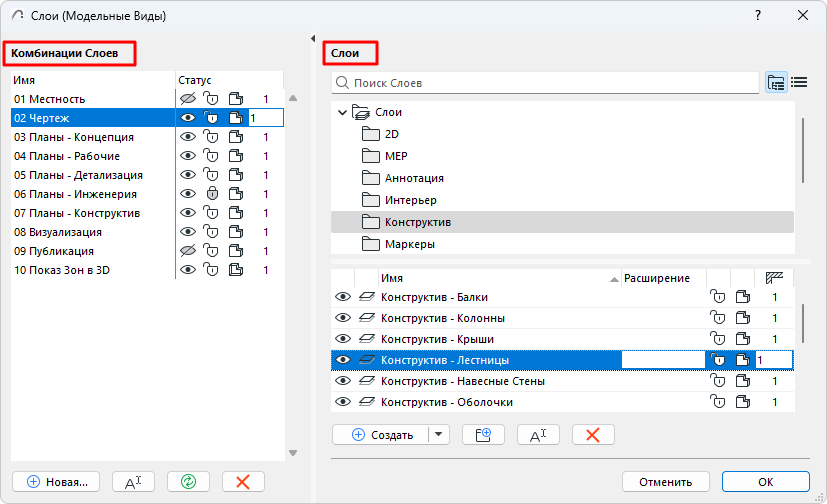

Левую часть диалога занимает список всех существующих Комбинаций Слоев. В правой части располагаются слои проекта, отображаемые в виде списка или иерархии папок.

Все слои в списке имеют пиктограммы, отражающие их статус:

• Статус отображения
• Статус блокировки
• Режим отображения в 3D

  См. Статус Слоя.

Номер Группы Пересечения

Для любого слоя можно задать номер группы Пересечения для управления пересечениями располагающихся на нем элементов.

См. Использование Слоев для предотвращения пересечений.

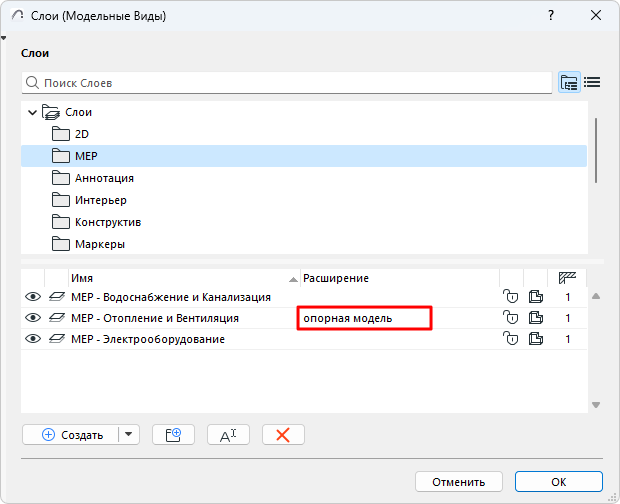

Расширение Имени Слоя

Для любого слоя можно добавить необязательное расширение к его имени. Это позволяет выполнять дополнительную фильтрацию и сортировку слоев.
