Бегущая Рамка

Инструмент Бегущая Рамка можно применять для:


  • ограничения области, в пределах которой нужно выбрать элементы определенного типа;
  • отображения части модели в 3D;
  • перемещения или изменение размеров сразу нескольких элементов;
  • сохранения части вида в формате PDF или DWG.

Бегущая Рамка доступна во всех окнах проекта.

Прим.: В окнах, содержащих изображения (окна Визуализации или рисунков), или в окне 3D-вида GDL-объекта единственной доступной операцией, использующей Бегущую Рамку, является Копирование.

Создание Области Бегущей Рамки

  1. Активируйте Инструмент Бегущая Рамка.
  2. Щелчками мыши укажите Область Бегущей Рамки.

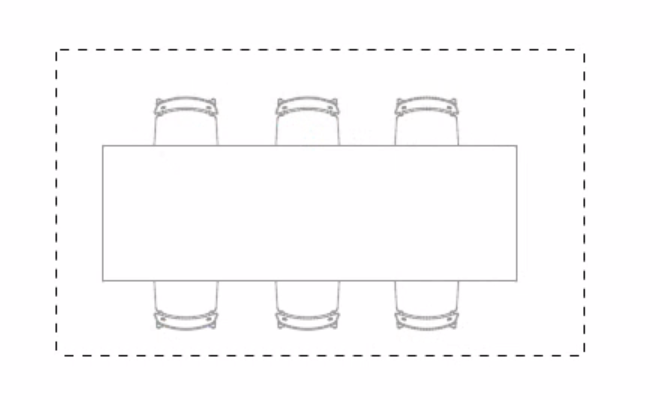

Выбор с помощью Бегущей Рамки не приводит к показу точек выбора элементов, находящихся внутри контура рамки. Область Бегущей Рамки отображается в виде "перемещающейся" штриховой линии.

Для получения дополнительной информации см. Область Действия Бегущей Рамки.

Удалить Рамку

Выполните одно из следующих действий:

  • Нажмите клавишу Esc.
  • Воспользуйтесь командой Удалить Бегущую Рамку, расположенной в контексном меню.
  • Начните построение другой Бегущей Рамки.
  • Сделайте двойной щелчок мышью за пределами области Бегущей Рамки при активном инструменте Бегущая Рамка.

Если в области Бегущей Рамки присутствуют выбранные элементы, то первое нажатие клавиши Esc приведет к отмене выбора элементов, а второе - к удалению Бегущей Рамки.

Активация другого инструмента не приводит к удалению области Бегущей Рамки.

Выбор Элементов в Области Бегущей Рамки

Для выбора всех элементов, расположенных внутри области Бегущей Рамки, активируйте Инструмент Бегущая Рамка и воспользуйтесь клавишной командой Ctrl/Cmd+A или командой меню Редактор > Выбрать Все в Бегущей Рамке.

Отображение Области Бегущей Рамки в 3D

Создайте область Бегущей Рамки, а затем активируйте команду  Вид > Элементы в 3D-виде > Показать Выборку/Бегущую Рамку в 3D; эта же команда присутствует в контекстном меню.

В 3D-окне будет отображены все части элементов, попавших внутрь Бегущей Рамки, даже если эти части элементов не содержат вершин или узловых точек.

Прим.: Если на Плане Этажа выбраны какие-либо конструктивные элементы, то активация данной команды приведет к отображению в 3D только выбранных элементов. Область Бегущей Рамки в данном случае будет игнорироваться.

Для уточнения способа отображения в 3D элементов, ограниченных Бегущей рамкой, используйте элементы управления в разделе “Бегущая рамка” диалога Вид > Элементы в 3D-виде > Фильтрация и Отсечение Элементов в 3D.

См. такжеПоказать Выборку/Бегущую Рамку в 3D

Для использования Бегущей Рамки при определении области Визуализации: См. Визуализация Области Бегущей Рамки.

Цвет Бегущей Рамки

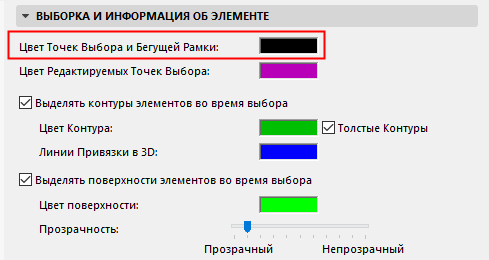

Цвет Бегущей Рамки совпадает с цветом точек выбора, его можно настроить в диалоге Параметры > Окружающая Среда > Выборка и Информация об Элементе > Цвет Точек Выбора и Бегущей Рамки.
