Скругление или Соединение Элементов

Воспользуйтесь командой меню Редактор > Изменить Форму > Скруглить/Соединить, чтобы скруглить или соединить углы полигональных элементов, а также места пересечений двух прямых линий/полилиний или стен.

Эти команды также присутствуют в Стандартном табло команд.

Для получения информации о специальных возможностях скругления/соединения Морфов см. Основы Редактирования Морфов: Скругление/Соединение Подэлементов Морфа.

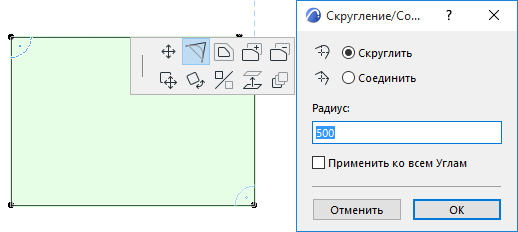

Чтобы открыть диалог Скругления/Соединения, выберите две непараллельные линии или многоугольный элемент.

Затем выполните одно из следующих действий:

• Активируйте команду Редактор > Изменить Форму > Скруглить/Соединить или
• если выбранный элемент является многоугольником, воспользуйтесь кнопкой Скругления/Соединения, присутствующей в Локальной Панели.





Установите переключатель в положение Скруглить или Соединить:

• Скругление подразумевает соединение сегментов циркульной дугой заданного радиуса.
• Соединение подразумевает соединение сегментов прямолинейным отрезком.
• Укажите радиус Скругления/Соединения. (Соединение не имеет радиуса, однако, отрезок, соединяющий две линии, будет являться хордой дуги указанного радиуса.)
  Прим.: Если радиус скругления слишком велик для выбранных элементов, то он автоматически уменьшается до значения, при котором созданная дуга будет проходить через ближайшую соседнюю вершину.
• Нажмите кнопку OK.
  Прим.: Команды Скруглить, Соединить и Пересечь нельзя применить к сгруппированным элементам. Для их использования следует сначала активировать Временную Разгруппировку элементов.

  См. Временное Разгруппирование.
