Создание Многосегментной Колонны

Настройте составляющие Колонну сегменты и компоненты их Соединений.

Для создания сегментов Колонны можно воспользоваться диалогом ее Параметров или выполнить эти действия графически. Ниже описываются оба способа.

Note:

Каждый сегмент имеет собственные параметры Классификации и Свойств и собственный ID Элемента. Однако настройки Категорий (такие как Статус Реконструкции) определяются на уровне всего элемента.
Данные, относящиеся к сегментам, можно использовать в диалоге Найти и Выбрать, в Выносках, в полях Интерактивного Каталога Элементов и в Информационном Табло.

Использование диалога Параметров Колонны

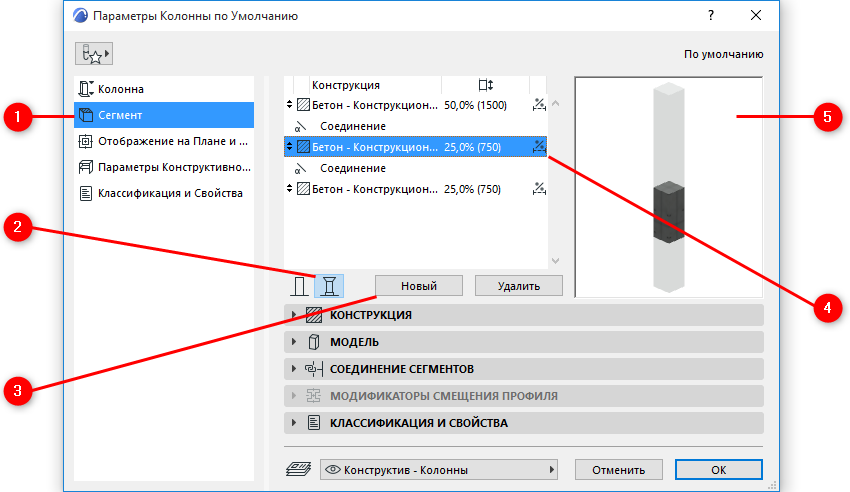

Откройте диалог Параметров Колонны и перейдите на страницу Сегмента.
Нажмите кнопку создания Многосегментной колонны.
При помощи кнопки Новый добавьте необходимое количество сегментов.
- Между каждой парой сегментов будет автоматически создан компонент “Соединения”.
В списке Конструкции приводятся все сегменты и Соединения. Из списка можно выбрать один или сразу несколько компонентов для редактирования.
Изображение предпросмотра. Выбранный из списка сегмента выделяется в окне предварительного просмотра.
Рис. 1. Многосегментная Колонна

Выберите Колонну в 3D-окне.

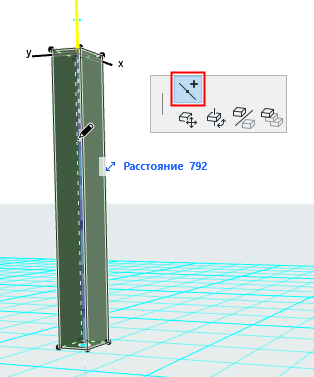

В локальной панели, появляющейся при щелчке на оси Колонны, нажмите кнопку Разделения Сегмента.

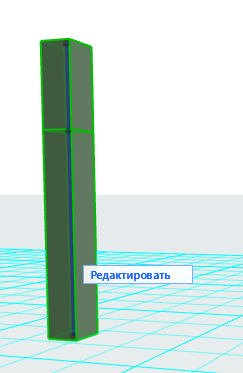

Щелкните в любой точке оси Колонны, чтобы разделить элемент на два сегмента. Повторяя эту операцию, создайте необходимое количество сегментов.

Для индивидуальной и графической настройки сегментов можно воспользоваться Режимом Редактирования.
См. Режим Редактирования Многосегментных Колонн.
Настроить реквизиты каждого сегмента можно в диалоге Параметров.
См. Настройка Конструкции Колонны/Сегмента.
