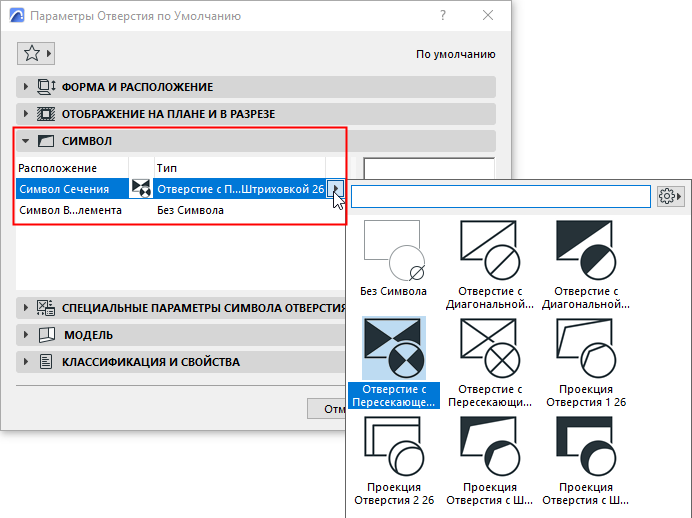

Отверстие может иметь два Символа на Плане Этажа: для показа Сечения и Видимой части. Воспользуйтесь панелью Символ в диалоге Параметров Отверстия, чтобы выбрать используемые по умолчанию символы.

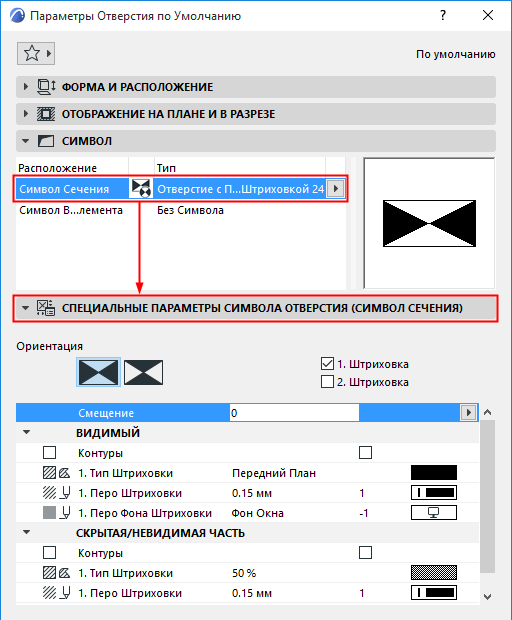

Дополнительная настройка параметров и геометрии выбранных символов осуществляется в панели Специальных Параметров Символа Отверстия:

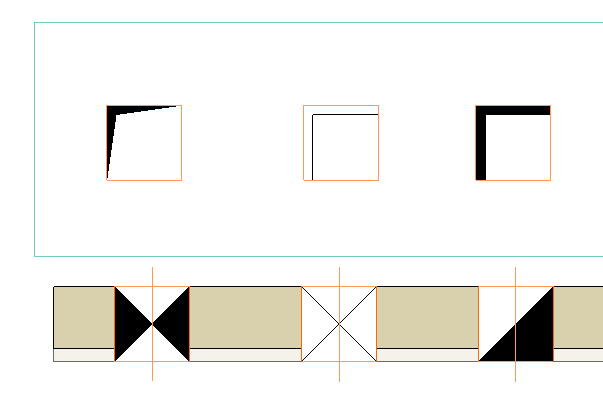

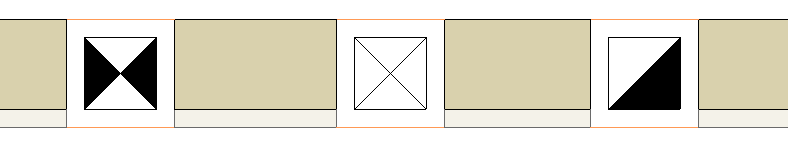

Рис. 1. Символ сечения со смещением и контуром Рис. 2. Символ видимого элемента со смещением и контуром
Отображение Отверстий в Родительских Элементах

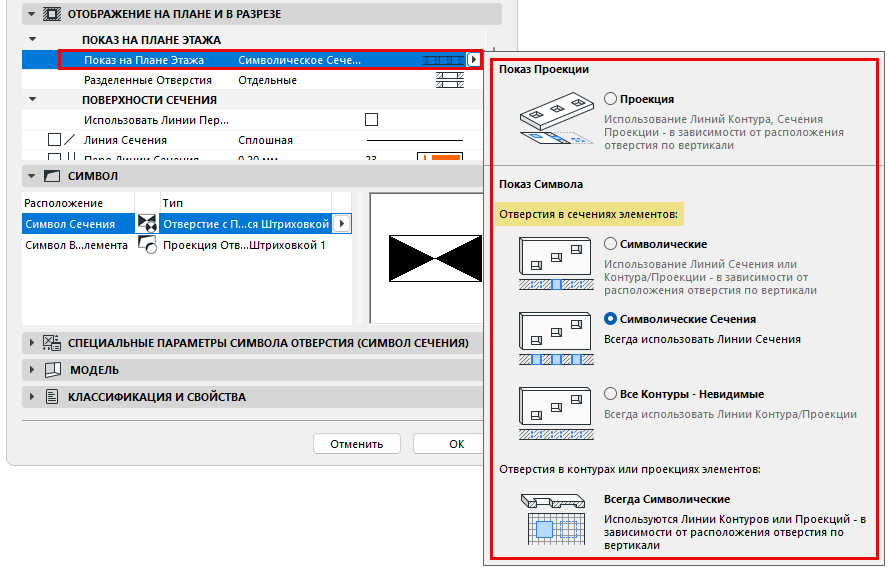

В диалоге Параметров: Воспользуйтесь элементами раздела Показа на Плане Этажа, чтобы настроить отображение Отверстий в сечениях родительских элементов.
Прим.: Отверстия в Видимых/Невидимых элементах (находящихся выше/ниже плоскости сечения) всегда отображаются в виде Символов.
Проекция: В зависимости от расположения Отверстий по вертикали применяются линии Сечения, Контуров, Проекции (ниже плоскости Сечения) или Невидимого контура (выше плоскости сечения). Это лучший вариант для отверстий в Крышах.
Символические: В зависимости от расположения Отверстий по вертикали применяются линии Сечения, Проекции (ниже плоскости Сечения) или Невидимого контура (выше плоскости сечения).
Символическое Сечение: Всегда используются реквизиты Сечения (независимо от расположения Отверстий по вертикали).
Все Контуры - Невидимые: Всегда используются реквизиты линий Контура/Проекции (независимо от расположения Отверстий по вертикали).

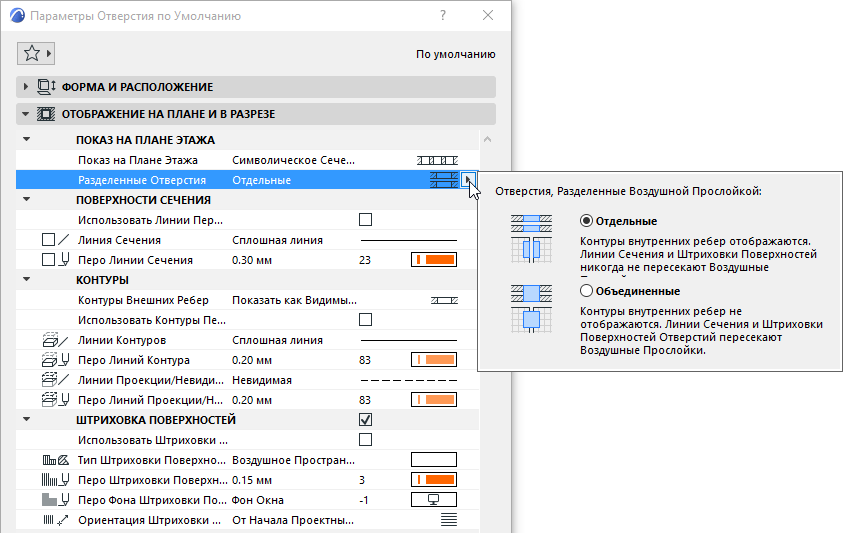

Разделенные Отверстия: Отдельные или Объединенные.
Для Отверстий, пересекающих несколько элементов или находящихся в многослойных элементах с воздушными прослойками:
Отдельные:
отображаются внутренние контуры (внутри воздушных прослоек).
Линии сечения и штриховки поверхностей не используются.
Объединенные:
внутренние контуры (внутри воздушных прослоек) не отображаются.

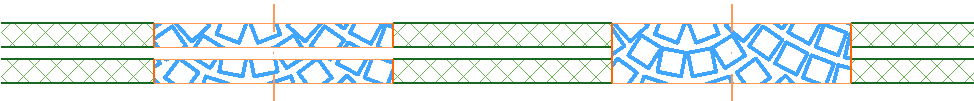

Применяются линии сечения и штриховки поверхностей.Рис. 3. Проемы, разделенные Воздушными Прослойками: Отдельные или Объединенные
Поверхности Сечения

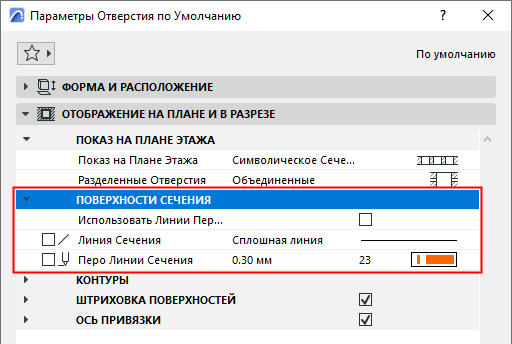

Для поверхностей элементов, прорезанных отверстиями, активируйте маркер Использовать Линии Пересекаемых Элементов. В противном случае будут использоваться собственные линии сечения Отверстий (настроенные в диалоге Параметров).

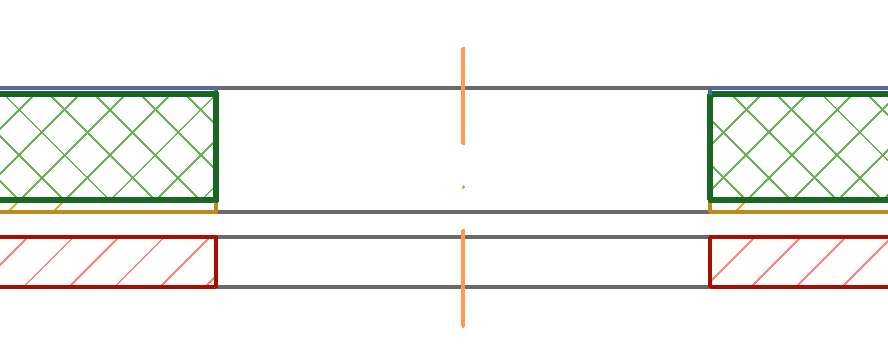

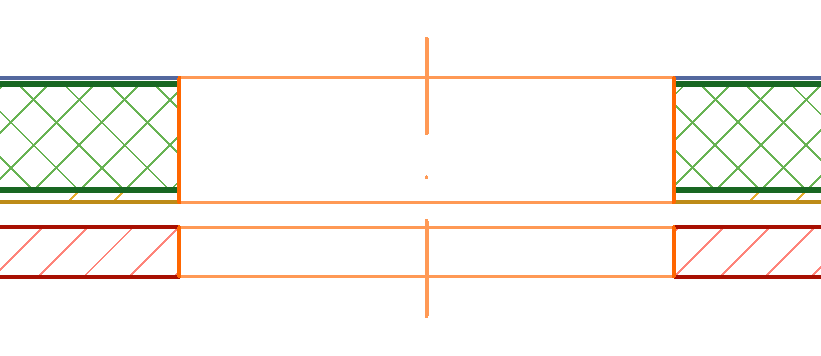

Рис. 4. Использование линий пересекаемых элементов. Рис. 5. Использование собственных линий сечения Отверстия.
Контуры Отверстия на Плане Этажа

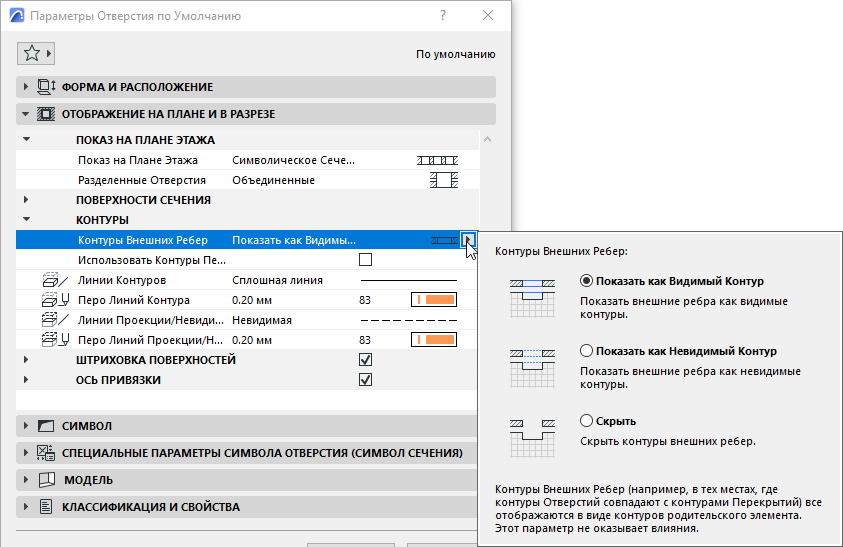

Контуры Внешних Ребер
“Внешними Ребрами” называются контуры Отверстия, не пересекающиеся с другими элементами и не совпадающие с их ребрами.

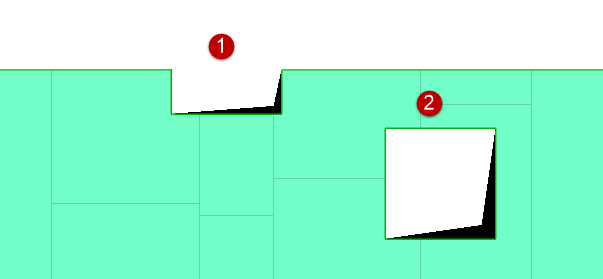

Рис. 6. Отверстия с Внешними (1) и Ограничивающими (2) ребрами.
Внешние Ребра могут быть Скрыты, а также отображаться при помощи линий Сечения или Невидимого контура:

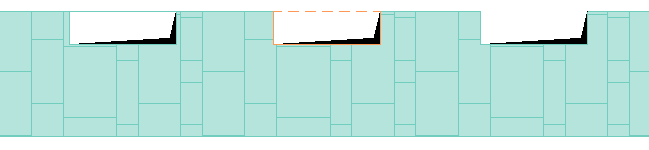

Рис. 7. Для Внешних Ребер выбраны варианты Сечение - Невидимый Контур - Скрыть Рис. 8. Для Внешних Ребер выбраны варианты Сечение - Невидимый Контур - Скрыть
Прим.: Эти настройки не оказывают никакого эффекта, если ребра Отверстия совпадают с контурами элемента (например, с ребрами Перекрытия). Подобные ребра являются Ограничивающими, а их показ (в виде Сечений или Невидимого контура) зависит от настроек контуров родительского элемента.
Контуры Отверстия

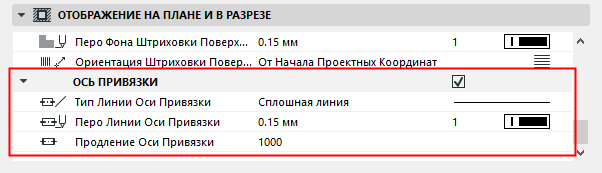

Настройте реквизиты для линий сечения и невидимого контура. Вы можете Использовать Контуры Пересекаемых Элементов. В противном случае будут использоваться собственные линии сечения и невидимых контуров Отверстий (настроенные в диалоге Параметров).
