Отображение Колонн на Плане Этажа и в Разрезе

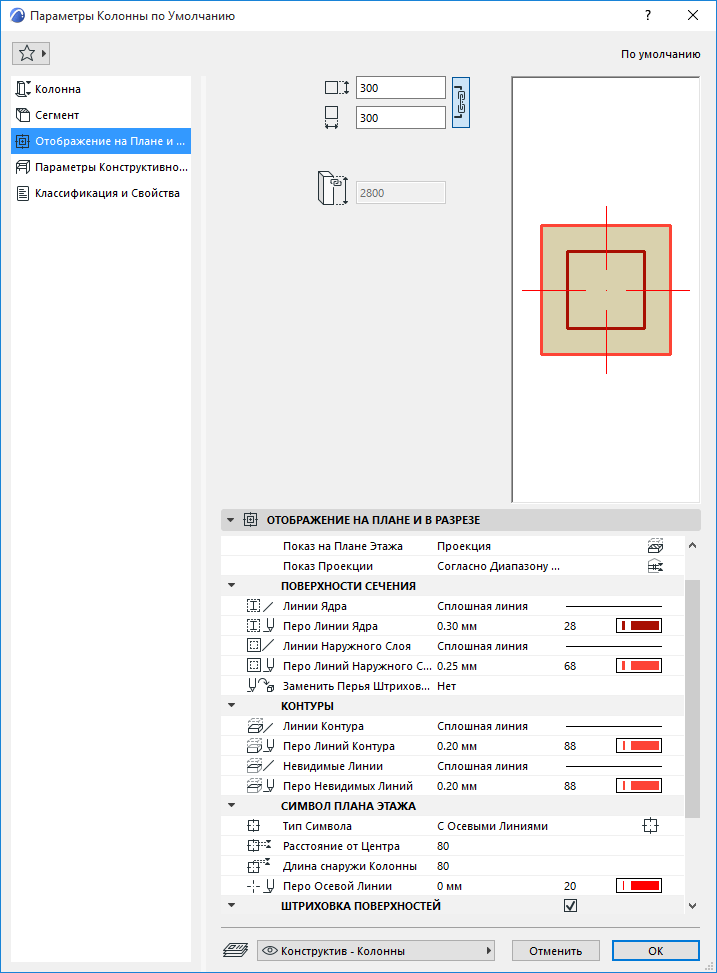

Активируйте в диалоге параметров Колонны страницу Отображения на Плане и в Разрезе.



См. Отображение Элементов на Плане и в Разрезе.

Невидимые Линии

Настройте реквизиты Невидимых Линий. Невидимые Линии служат для отображения скрытых Перекрытиями контуров Колонн, если этот вариант выбран в диалоге Параметров Модельного Вида.

См. Параметры Модельного Вида для Конструктивных Элементов.

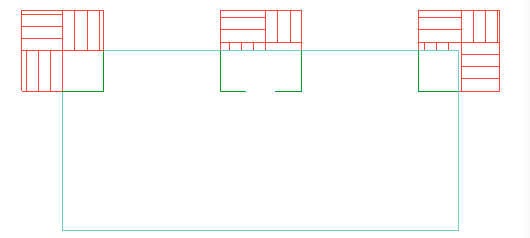

Рис. 1. Колонна, скрытая Перекрытием: использование Невидимых Линий

Символ на Плане Этажа

Тип Символа: Прямоугольник, с Диагональю, с 2 Диагоналями или с Осевыми Линиями

Прим.: Для профилированных колонн можно использовать только Прямоугольник или символ с Осевыми Линиями. Осевые линии совпадают с осями колонны и поворачиваются вместе с ее поперечным сечением.

При выборе символа с Осевыми Линиями становятся доступны два дополнительных параметра: Расстояние от Центра и Длина снаружи Колонны

Хотя осевые линии являются графическим символом, а не частью модели, длина их меняется при измениии масштаба чертежа.

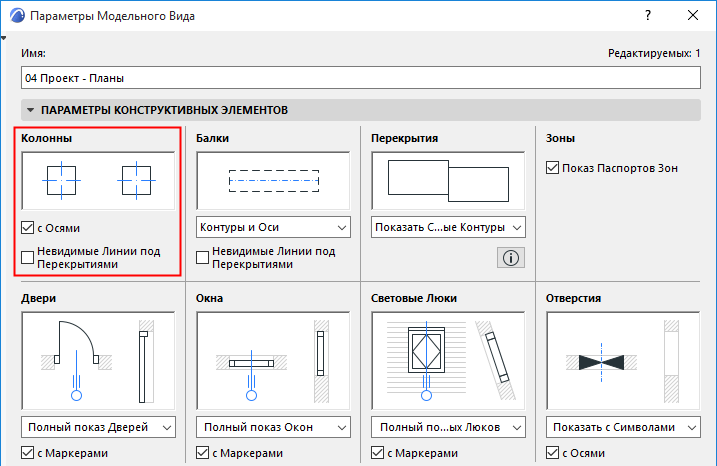

Включить или отключить показ символов колонн на Плане Этажа можно при помощи команды меню Документ > Модельный Вид > Параметры Модельного Вида.



Штриховки Поверхностей

См. Назначение Штриховки Поверхности.

Рис. 2. Колонны со Штриховкой Поверхностей
Рис. 3. Наклонная Колонна со Штриховкой Поверхностей (Ориентация: 3D-деформация)
