Отображение Балок в Модели

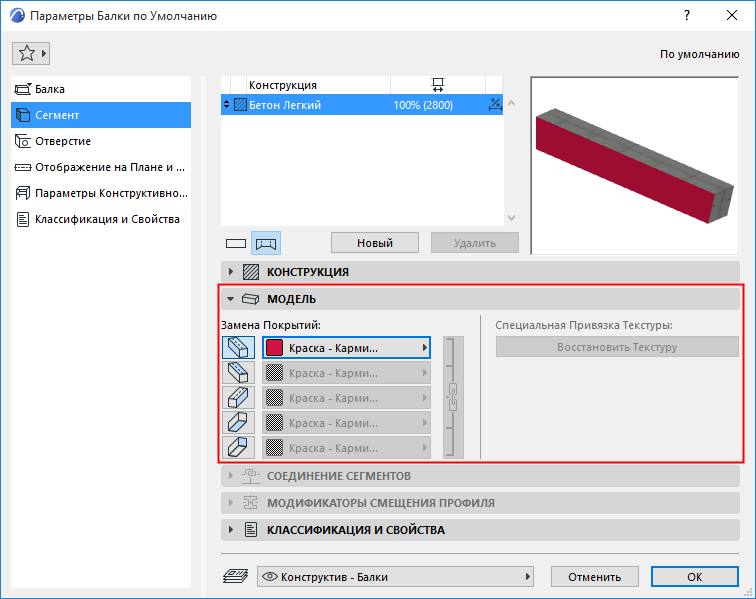

Панель Модель, находящаяся в диалоге Параметров Балки (на странице Сегмента), позволяет заменить покрытия Балки.

Замена Покрытий:

Можно заменить покрытие любой из перечисленных поверхностей Балки. Нажмите кнопку Замены, чтобы заменить покрытие (определяемое по умолчанию Строительным Материалом).

• Для Балки прямоугольного сечения: можно заменить покрытия левой, правой, нижней, верхней и/или торцевых поверхностей.
• Для Балки круглого сечения: можно заменить только покрытие торцов.
  Прим.: Левой считается расположенная слева сторона балки, если смотреть в направлении ее оси привязки.
• Для Балки профилированного сечения: можно заменить покрытие поверхности Вытягивания и/или торцов.
  Прим.: Также можно назначить Специальное покрытие каждой грани профилированного элемента.

  См. Настройка Специальных Покрытий или Линий для Ребер Профилей.

Нажмите кнопку с символом цепочки для назначения последнего выбранного покрытия всем поверхностям и торцам. При отключении пиктограммы цепочки для всех поверхностей и торцов будут восстановлены назначенные Вами покрытия.

Для получения дополнительной информации, см. Покрытия.

См. также Замена Покрытий При Помощи Панели Окраски Покрытий.

Специальная Привязка Текстуры: Если появляется это сообщение, то это означает, что выбранной балке (уже размещенной в проекте) назначена специальная 3D-текстура.

• В этом случае становится доступна кнопка Восстановить Текстуру. Ее нажатие приводит к восстановлению начала текстуры выбранной балки.

  Для получения дополнительной информации, см. Привязка 3D-текстуры.
