Отображение Балок на Плане Этажа и в Разрезе

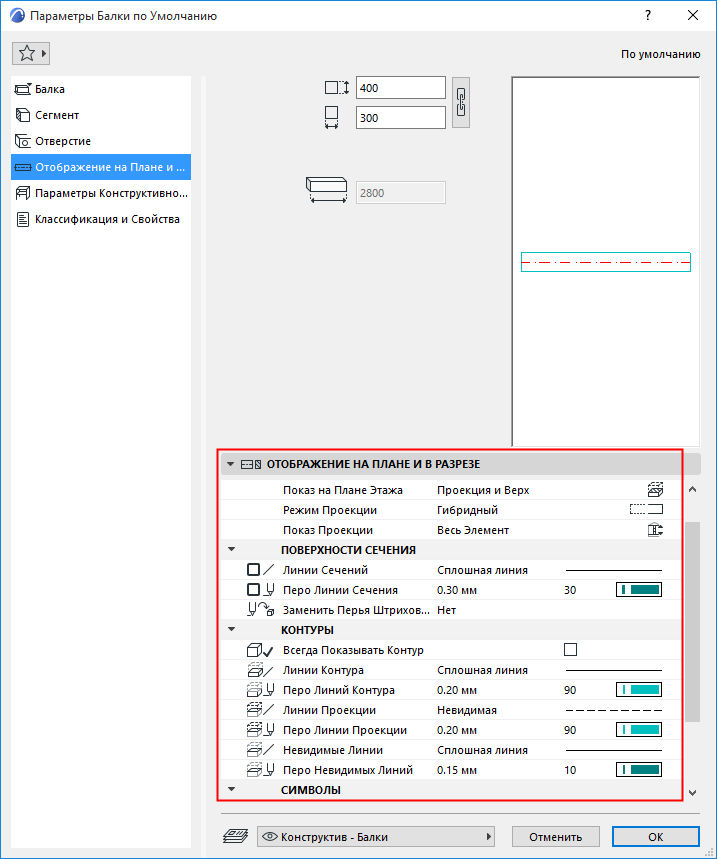

Воспользуйтесь панелью Отображения на Плане и в Разрезе диалога Параметров Балки.
См. Отображение Элементов на Плане и в Разрезе.

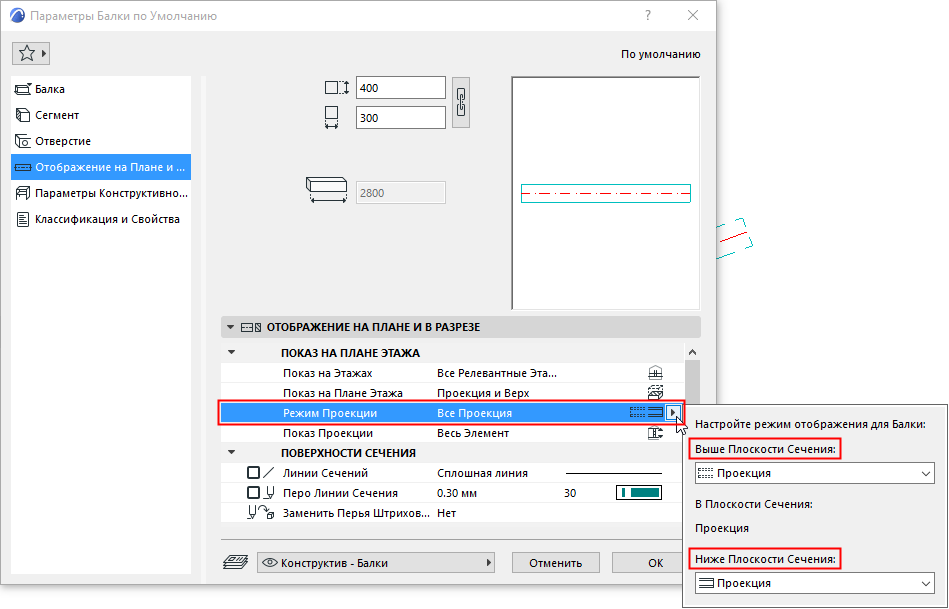

Режим Проекции
Настроив Показ на Плане Этажа, выберите подходящий Режим Проекции для отображения каждого компонента Балки (Выше/Ниже Плоскости Сечения) в виде Символа или Проекции.
Части Балки, находящиеся в Плоскости Сечения, всегда отображаются в виде Проекции.
- Набор вариантов Режима Проекции зависит от выбранного выше способа Показа на Плане Этажа: при определенных настройках некоторые компоненты могут не отображаться.
Контуры
- Всегда Показывать Контур: Отметьте этот маркер, чтобы контуры Балки отображались даже в том случае, если их показ отключен в диалоге Параметров Модельного Вида.
Невидимые Линии

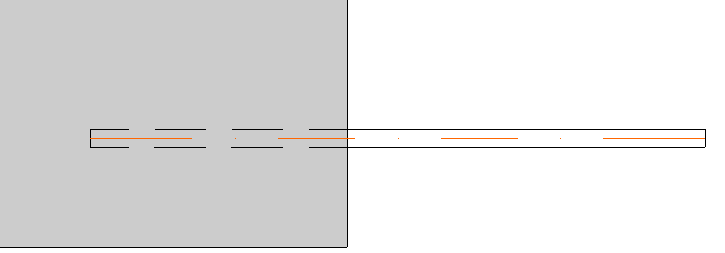

Настройте реквизиты Невидимых Линий. Невидимые Линии служат для отображения скрытых Перекрытиями контуров Балок, если этот вариант выбран в диалоге Параметров Модельного Вида.
См. Параметры Модельного Вида для Конструктивных Элементов.

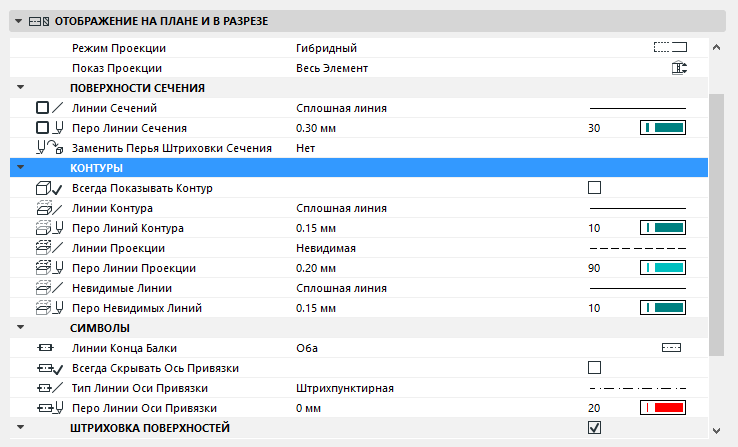

Эти элементы управления служат для настройки дополнительных компонентов символа.
- Линии Конца Балки: можно включить или отключить показ одного или обоих торцов балки (линии концов балки располагаются перпендикулярно ее продольной оси).
- Всегда Скрывать Ось Привязки: отметьте этот маркер, чтобы Ось Привязки Балки не отображалась даже в том случае, если ее показ включен в диалоге Параметров Модельного Вида.
- Выберите Тип Линии и Перо для Оси Привязки Балки.
