Мансардная Крыша

Для создания Мансардной Крыши следует создать двухуровневую Многоскатную Крышу.

1. Создайте обычную Вальмовую Крышу.





2. Выберите Крышу.
3. В панели Многоскатный Геометрический Вариант диалога Параметров Крыши нажмите кнопку Новый для добавления нового уровня Крыши.





4. Задайте значения уклона каждого Уровня. В нашем примере первый уровень имеет уклон, равный 60 градусам. Для верхнего уровня мы использовали угол, равный 30 градусам.
5. Настройте высоту первого Уровня таким образом, чтобы он заканчивался (а Уровень 2 начинался) на высоте 20000 мм.





6. В панели Модель диалогового окна Параметров Крыши выберите подходящее покрытие.
7. При необходимости настройте остальные параметры Крыши. В нашем примере для параметра Свеса Крыши мы задали нулевое смещение.

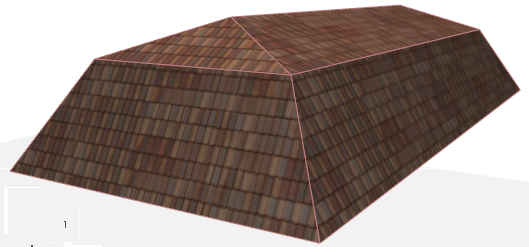

8. Нажмите кнопку OK, чтобы закрыть диалоговое окно. Построение Мансардной Крыши завершено.









Для индивидуальной настройки реквизитов скатов Крыши можно воспользоваться командой Параметры Специального Ската, присутствующей в Локальной Панели.

См. Настройка Ската Крыши.

Например, вы можете на верхнем уровне Крыши создать щипцы на обоих торцевых скатах, чтобы получить мансардную Полувальмовую Крышу.

См. Полувальмовая Крыша.

Вы можете отредактировать геометрию Уровней крыши.

См. Редактирование Уровней Крыши.
