Добавление Компонентов Библиотечного Элемента

Воспользуйтесь 2D- и 3D-инструментами для создания компонентов Библиотечного Элемента в пределах Рабочей Области.

Прим.: Перед созданием и настройкой Библиотечных Элементов рекомендуется выполнить консолидацию и проверку реквизитов инструментов Archicad. Это поможет избавиться от появления нежелательных реквизитов в качестве параметров в пользовательском интерфейсе Библиотечных Элементов. Настройка реквизитов инструментов в панели Избранного является наилучшим способом уменьшения количества возможных ошибок и избавляет от необходимости постоянной проверки этих параметров.

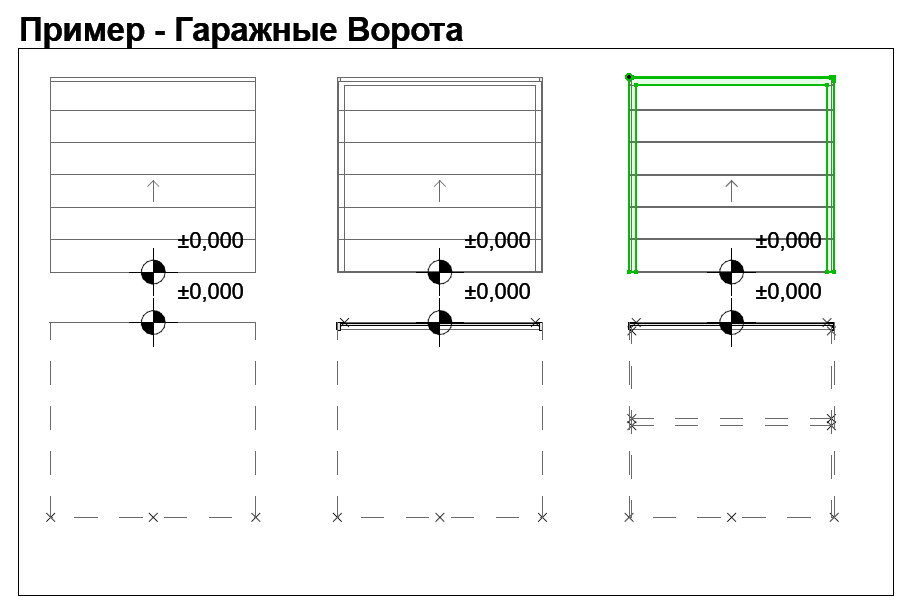

В следующем примере в верхнем ряду показаны компоненты 3D-модели (с увеличением LOD слева направо), а в нижнем ряду — 2D-символы.

Прим.: Чтобы приблизить определенную Рабочую Область на Плане Этажа, нажмите кнопку Увеличения, находящуюся в панели LPM: См. Увеличение по Рабочей Области.

A screenshot of a computerDescription generated with high confidence

Принципы создания 2D-символов

  • Воспользуйтесь любыми 2D-инструментами Archicad (кроме Инструмента Текст), чтобы начертить 2D-символы.

    Ориентацию 2D-символов окон и дверей следует выравнивать по горизонтальной оси (x). Наружная поверхность проема должна быть обращена наверх (см. Примеры Уровней Детализации 2D-символа).

  • Воспользуйтесь Инструментом Узловая Точка для создания специальных 2D-точек (действующих только в 2D-символах).
  • Настройте начало координат каждого компонента (см. Определение Начала Координат Компонентов (размещение Отметок Уровней)
  • Любые Библиотечные Элементы, применяемые в 2D-символах, должны быть декомпозированы на примитивы (линии, дуги, полилинии и т.д.).

Определение Начала Координат Компонентов (размещение Отметок Уровней)

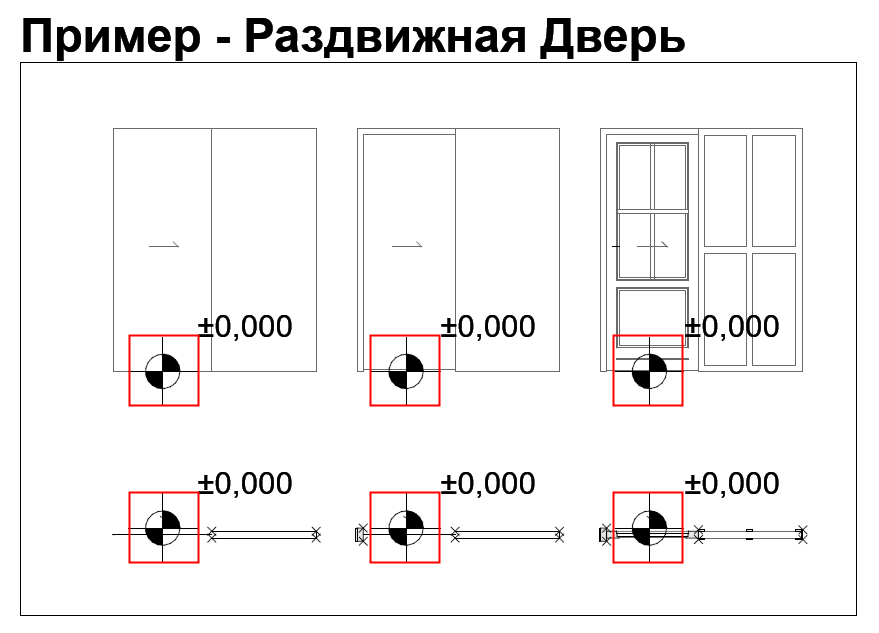

Для каждого компонента (как 2D-символов, так и 3D-моделей), следует задать Начало Координат при помощи Инструмента Отметка Уровня. Эти отметки используется для соотнесения 2D-символа с 3D-моделью при сохранении Библиотечного Элемента.

Начало координат можно располагать в любой точке компонента, если оно при этом сопоставлено с началами координат остальных компонентов. Лучше всего располагать начало координат в центре объекта или (если речь идет о неправильных формах) в одном из углов габаритного контейнера.

Каждому началу координат 2D-символа или 3D-модели должен быть назначен тип компонента.


A close up of text on a white backgroundDescription generated with high confidence

См. Начало Координат Компонентов Дверей/Окон.
