Редактирование Размеров

В расположенных ниже разделах описываются следующие функции:

Выбор Размера

Вставка Новой Размерной Точки

Удаление Размерной Точки

Перемещение Размерной Точки

Удаление Сегмента Размерной Линии

Перемещение Сегмента Размерной Линии

Разрыв и Смещение Размерной Линии

Разделение Размерной Линии

Объединение Размерных Цепочек

Перемещение/Вращение/Зеркальное Отражение Размерной Цепочки

Выравнивание Размерной Линии по Ребру

Изменение Длины или Перемещение Радиального Размера

См. также:

Редактирование Текстового Блока

Редактирование Выносной Линии

Параметры текста размера

Выбор Размера

Выбор Размерной Цепочки

Наведите курсор на размерную линию и сделайте щелчок в любой ее “свободной точке”, когда рядом с курсором появится значок Мерседес.

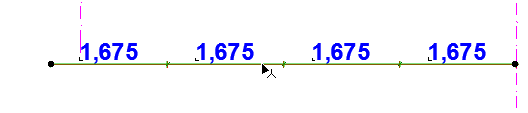

Выбор Сегмента Размерной Линии

Наведите курсор на размерную линию и сделайте щелчок в ее центре, когда рядом с курсором появится значок Галочки.

Выбор Размерного Текста

• Воспользуйтесь курсором с функцией Быстрого Выбора
• Наведите Указатель на нижний левый угол текстового блока и сделайте щелчок, когда рядом со стрелкой появится символ галочки.

  См. Параметры текста размера. См. также Редактирование Текстового Блока.

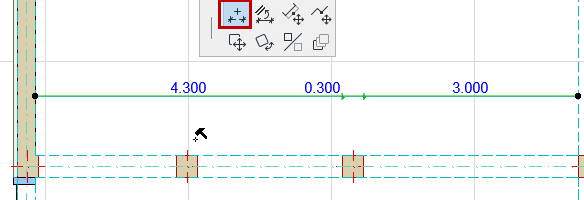

Вставка Новой Размерной Точки

1. Выберите всю размерную цепочку (сделайте щелчок в “свободном пространстве” размерной линии).
2. Выполните одно из следующих действий:
   • Активируйте при помощи Локальной Панели команду Вставки/Объединения Размерных Точек, а затем щелкните на узловой точке любого элемента, которую хотите добавить в размерную цепочку.









   • Активируйте инструмент Линейный Размер, затем сделайте Ctrl/Cmd-щелчок на узловой точке элемента, которую хотите добавить в размерную цепочку.

Редактирование Размерной Точки

Сделайте щелчок на точке и выполните одно из следующих действий:

• Сделайте на ней еще один щелчок для вызова Локальной Панели.
• Откройте диалог Параметров Размера для выбранной точки: в этом случае можно изменить только длину выносной линии.

Удаление Размерной Точки

Выберите Размерную Точку и удалите ее.

Альтернативный вариант:

1. Выберите всю размерную цепочку (сделайте щелчок в “свободном пространстве” размерной линии).
2. Нажав и удерживая клавишу Ctrl (Cmd), сделайте щелчок на точке, которую хотите удалить.

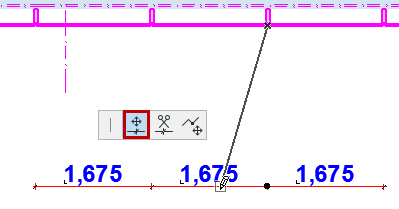

Перемещение Размерной Точки

1. Выберите Размерную Точку.
2. Выполните одно из следующих действий:
   • Воспользуйтесь командой Перемещения Размерной Точки, присутствующей в Локальной Панели. Переместите выбранную точку.
   • Нажав и удерживая клавишу Ctrl (Cmd), сделайте щелчок в новом месте для перемещения Размерной Точки.



Удаление Сегмента Размерной Линии

Выполните одно из следующих действий:

• Нажав и удерживая клавишу Ctrl/Cmd, сделайте щелчок на том сегменте, который требуется удалить:









• Выберите Размерный Текст и удалите его.

Перемещение Сегмента Размерной Линии

1. Выберите всю размерную цепочку (сделайте щелчок в “свободном пространстве” размерной линии).
2. Сделайте щелчок на сегменте, который хотите переместить.





3. Воспользуйтесь командой Перемещения Сегмента Размерной Линии, присутствующей в Локальной Панели.





4. Переместите сегмент. Исходная размерная цепочка будет разделена соответствующим образом.





Смотреть видео

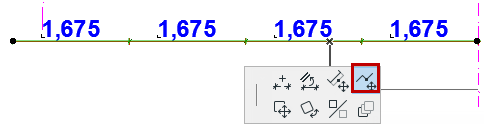

Разрыв и Смещение Размерной Линии

Эта команда доступна для внутренних точек или сегментов линейных размеров.

1. Сделайте щелчок на сегменте или в точке, где хотите разорвать размерную линию.
2. Воспользуйтесь командой Разрыва Размерной Линии, присутствующей в Локальной Панели.

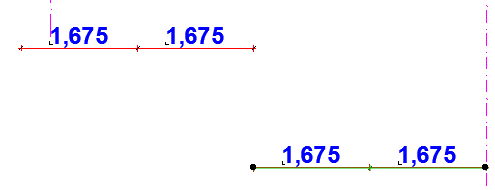

   • Если щелчок был сделан на сегменте: Размерная линия будет разорвана в конечной точке указанного сегмента. Вы можете переместить новую разделенную линию в нужное место расположения.



   • Если щелчок был сделан на точке: Размерная линия будет разорвана в указанной точке. При помощи курсора, принявшего форму глаза, выберите часть размерной линии, которую хотите переместить.



Разделение Размерной Линии

Эта команда доступна для внутренних точек линейных размеров.

1. Сделайте щелчок в точке, в которой хотите разделить размерную линию.





2. Воспользуйтесь командой Разделения Размерной Линии, присутствующей в Локальной Панели.
3. При помощи курсора, принявшего форму глаза, выберите часть размерной линии, которая должна остаться выбранной.









Смотреть видео

Объединение Размерных Цепочек

Для объединения двух размерных цепочек (прямолинейных или дуговых) выполните одно из следующих действий:

• Выберите первую цепочку (щелкнув в “свободном пространстве” размерной линии) и сделайте щелчок на второй цепочке, нажав и удерживая клавишу Ctrl/Cmd.
• Выберите первую цепочку (щелкнув в “свободном пространстве” размерной линии), активируйте команду Вставки/Объединения Размерных Точек, присутствующую в Локальной Панели, и сделайте щелчок на второй цепочке.









Смотреть видео

Перемещение/Вращение/Зеркальное Отражение Размерной Цепочки

1. Выберите всю размерную цепочку (сделайте щелчок в “свободном пространстве” размерной линии).
2. Воспользуйтесь командой Перемещения, Поворота или Зеркального Отражения, присутствующей в Локальной Панели.





   Примечание:

   • Вы можете перемещать или поворачивать размерную цепочку как единое целое. Archicad не позволяет перемещать, поворачивать и зеркально отражать отдельные элементы цепочек.
   • Ассоциативные Размерные цепочки можно только перемещать вдоль направления их выносных линий.
   • После поворота все точки привязки будут автоматически спроецированы вдоль нового направления.

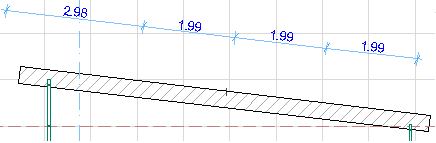

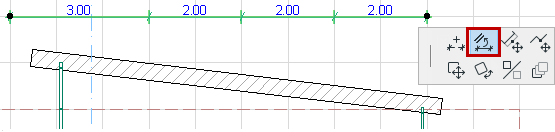

Выравнивание Размерной Линии по Ребру

1. Выберите всю размерную цепочку (сделайте щелчок в “свободном пространстве” размерной линии).
2. Активируйте команду Выравнивания Размерной Линии, присутствующую в Локальной Панели





3. Сделайте щелчок на прямолинейном ребре или линии. Выбранная Размерная цепочка будет расположена параллельно указанному ребру.





Изменение Длины или Перемещение Радиального Размера

Вы можете изменить размещенный радиальный размер с помощью локальной панели.

С помощью пиктограммы Изменение расположения радиального размера можно удлинить или укоротить радиальный размер.

С помощью пиктограммы Перемещение радиального размера можно его переместить.
