Создание Файла Модуля (.mod)

Файл в формате Модуля (.mod) - это упрощенный тип файла проекта, который может быть объединен с проектом или размещен в нем в виде Связанного Модуля.

  • В файле модуля можно сохранить все или только выбранные элементы и этажи проекта.
  • Файл модуля .mod содержит только модель и данные Плана Этажа.
  • Файл модуля .mod содержит Вложенные Объекты, но в нем отсутствует информация, относящаяся к Разрезам/Фасадам/Разверткам, Рабочим Листам/Деталям и 3D-документам.
  • Файл .mod содержит только те Примечания, которые были использованы в выносках
  • В файле .mod хранятся только используемые его элементами реквизиты. Поэтому файл .mod намного меньше файла .pln.
  • В результате применения команды Сохранить Связь как Файл всегда создается файл в формате .mod.
    Прим.: Можно также разделить проект на несколько файлов PLN (не применяя файлы Модулей). См. Сохранение Выборки в Формате PLN .

Темы раздела:

Сохранение файла в качестве файла .mod из окна Плана Этажа

Сохранение вида в качестве файла .mod из Издателя

Параметры Сохранения Модуля

Сохранение файла в качестве файла .mod из окна Плана Этажа

  1. В окне Плана Этажа активируйте команду меню Файл > Сохранить как и выберите формат файла .mod.

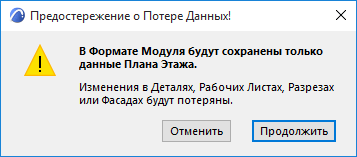

  2. В результате будет отображено предупреждение о том, что файл модуля может содержать только элементы Плана Этажа.

  3. Нажмите кнопку ОК для закрытия диалога и создания файла модуля.

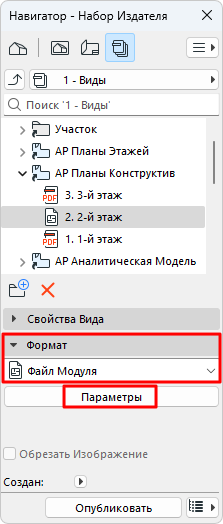

Сохранение вида в качестве файла .mod из Издателя

Доступно для видов, сохраненных в окне Плана Этажа.



Нажмите кнопку Параметров, чтобы выбрать этажи и элементы, которые хотите включить в модуль. (См. ниже.)

Параметры Сохранения Модуля

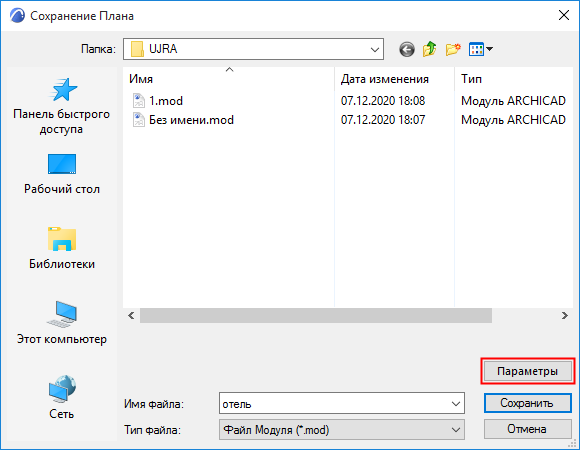

Нажмите кнопку Параметры в диалоге Сохранить Как, чтобы открыть диалог Параметров Сохранения.

SaveModuleOptions.png   SaveMultistoryModule.png

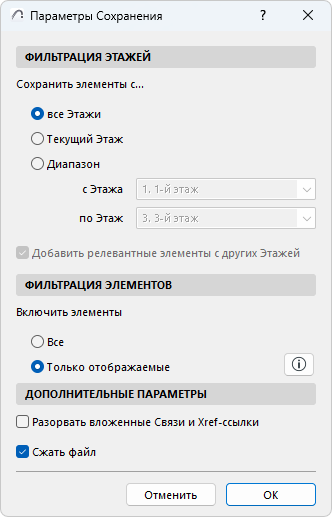

ФИЛЬТРАЦИЯ ЭТАЖЕЙ

  • По умолчанию здесь выбран вариант Все Этажи
  • Выберите Текущий Этаж или диапазон Этажей, которые требуется включить в файл модуля. Все элементы, находящиеся в диапазоне указанных этажей, будут включены в модуль.
  • Добавить видимые Элементы других Этажей: При выборе вариантов Текущий Этаж или Диапазон можно сохранить в модуле элементы, отображаемые на этих этажах (в соответствии с их настройками Показа на Этажах), даже если их Собственные Этажи располагаются за пределами заданного диапазона.

ФИЛЬТРАЦИЯ ЭЛЕМЕНТОВ

Выберите сохранение всех элементов Плана Этажа или только отображаемых.

  • Все элементы (скрытые и отображаемые): Сохраненный модуль будет содержать все элементы проекта, присутствующие на Плане этажа - независимо от Статуса Реконструкции или статуса Проектного Варианта.
  • Только отображаемые элементы: Сохраненный модуль будет содержать только те элементы, которые
  • находятся на отображаемых слоях
  • отображаются согласно настройкам Неполного Показа Конструкций
  • являются частью активных Проектных Вариантов
  • существуют согласно их статусу Реконструкции

Разорвать вложенные Связи и Xref-ссылки

Если файл модуля содержит какие-либо вложенные Связи и/или Xref, то можно отметить этот маркер, чтобы разорвать связи с исходными файлами, если они стали недоступны или больше не используются.

См. Размещение Связи.
