Активация Функции Обнаружения Коллизий

1. Откройте окно Плана Этажа или 3D-окно.
2. Активируйте команду меню Конструирование > Проверка Модели > Обнаружение Коллизий.

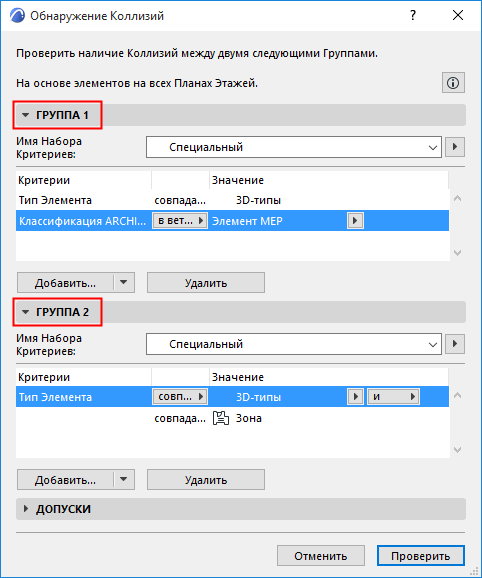

3. В открывшемся диалоге задайте критерии для проверки двух групп 3D-элементов.

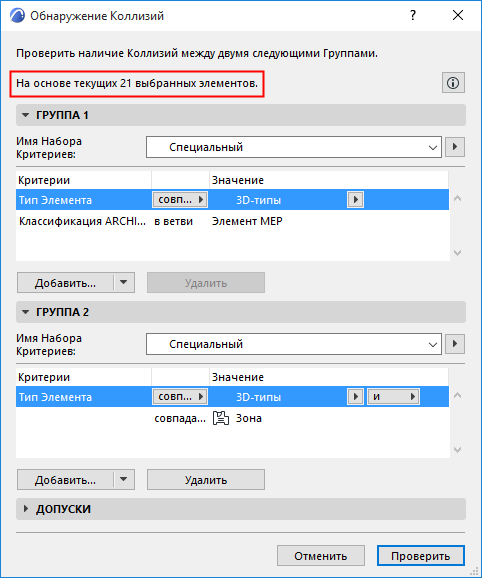

   • Если в выборке присутствуют элементы, то Проверка Коллизий будет выполняться только для выбранных элементов! Информация об участии элементов в Обнаружении Коллизий отображается в верхней части диалога.



     См. Определение Групп Коллизий для получения дополнительной информации.

4. При необходимости настройте значения Допусков Площади и/или Объема.

   См. Настройка Допусков Объема/Поверхности для получения дополнительной информации.

5. Нажмите кнопку Проверить.

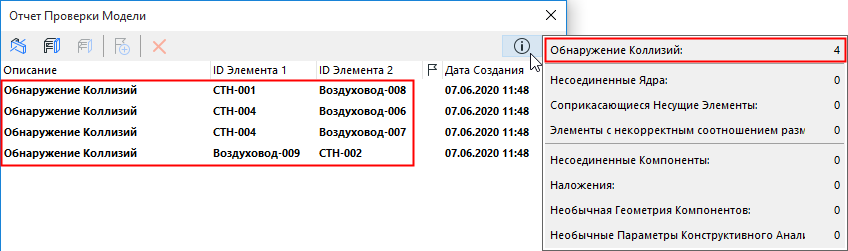

6. Результат будет приведен в TОтчете Проверки Модели. Проблемы, относящиеся к Коллизиям, помечаются в Отчете. Нажмите кнопку информации, чтобы увидеть количество Коллизий.





Как и для прочих проблем, приводящихся в окне Отчета Проверки Модели, вы можете отобразить соответствующие элементы в модели и создать Задачи.

См. Отчет Проверки Модели .
