Выбор Видов для Сопоставления

Функция Сопоставления Моделей сопоставляет 3D-виды двух разных моделей или версий физической или Аналитической модели.

Для точной настройки 3D-видов воспользуйтесь диалогом Выбора Видов. Вы можете выбрать общий для обеих моделей 3D-вид или разные виды.

Выбор вида может иметь большое значение при Сопоставлении Моделей:

Элемент может отображаться в одном виде и быть скрыт в другом (например, в результате применения Фильтра Реконструкции, Проектных Вариантов, Настроек Слоев или Неполного Показа Конструкций).

• Пересекающиеся элементы могут считаться измененными в одном виде и не измененными в другом - в зависимости от применяемых Комбинаций Слоев.

1. Воспользуйтесь командой меню Конструирование > Сопоставление Моделей, чтобы выбрать две версии модели.

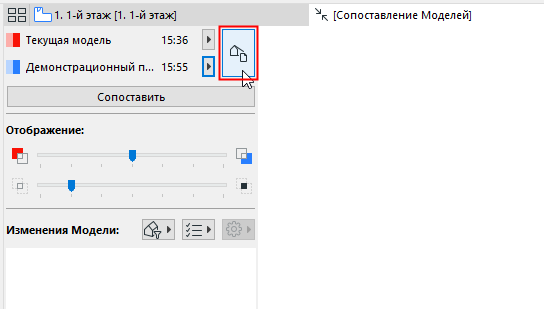

2. В панели Сопоставления Моделей нажмите кнопку Выбора Вида.





3. В результате будет открыт диалог Выбора Вида, содержащий объединенные Карты Видов обоих выбранных проектов.
4. Выберите вид (здесь используется общий для сопоставляемых моделей вид), затем проверьте Общие Свойства Вида в находящейся ниже панели.





Физический или Аналитическая Модель

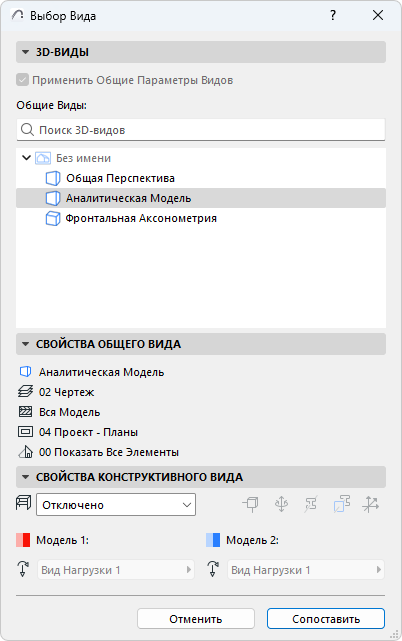

По умолчанию в Сопоставлении Моделей участвуют виды Физических Моделей. Чтобы сопоставить виды Аналитических Моделей, воспользуйтесь переключателем в панели Свойств Конструктивного Вида.

Для получения подробной информации см. Сопоставление Аналитических Моделей.

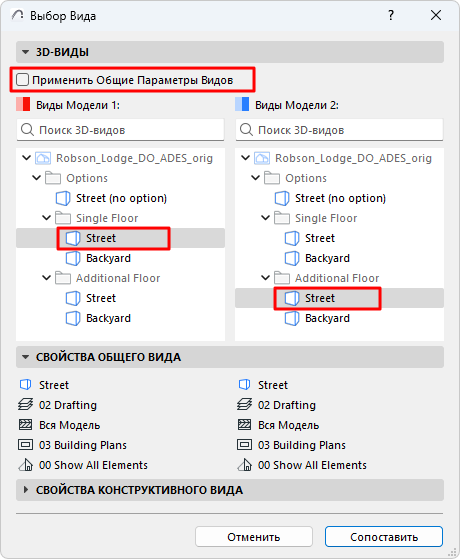

Для сопоставления двух различных 3D-видов:

1. Деактивируйте маркер “Применить Общие Параметры Видов”.
2. 3D-виды каждой версии модели будут отображены рядом друг с другом.





3. Проверьте Общие Свойства Видов в расположенной ниже панели.
4. Выберите 3D-вид для каждой модели и нажмите кнопку Сопоставить.

Связанная Тема:

Сопоставление Аналитических Моделей
