Сопоставление Аналитических Моделей

Этот рабочий процесс позволяет сопоставлять виды Аналитической Модели.

В этом случае перед запуском Сопоставления Моделей необходимо активировать Аналитическую Модель в диалоге “Выбора Вида”, как это описано ниже.

Пример

В этом примере инженер-конструктор проверил аналитическую модель и выполняет Сопоставление Моделей, чтобы назначить задачи.

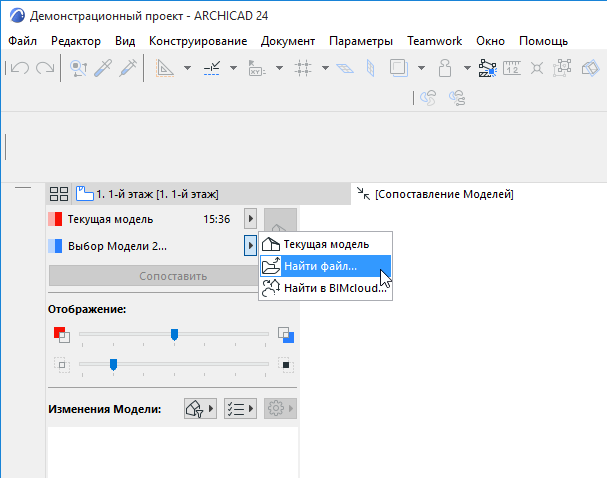

  1. Воспользуйтесь командой меню Конструирование > Сопоставление Моделей.
  2. В панели Сопоставления Моделей:

    Выберите в качестве Модели 1 Текущую модель. (При необходимости вы можете указать любой другой файл pln или SAF.)

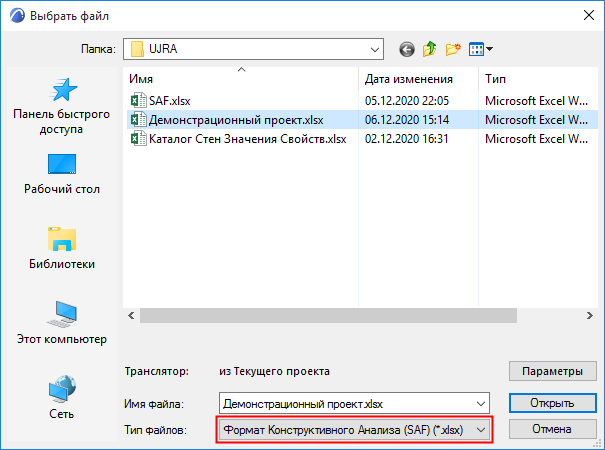

  3. В качестве Модели 2 выберите файл SAF (формат: Файл Конструктивного Анализа .xlsx).


    Прим.: Если вы открываете файл SAF при помощи функции Сопоставления Моделей, то применяются настройки SAF-транслятора текущего проекта. Убедитесь, что в текущем проекте SAF-транслятор настроен так, как вам нужно. Изменить эти настройки можно путем импорта файла другого Транслятора в текущий проект. См. Импорт/Экспорт SAF-трансляторов.
  4. Нажмите копку Открыть.
  5. В панели Сопоставления Моделей нажмите кнопку Выбора Вида.

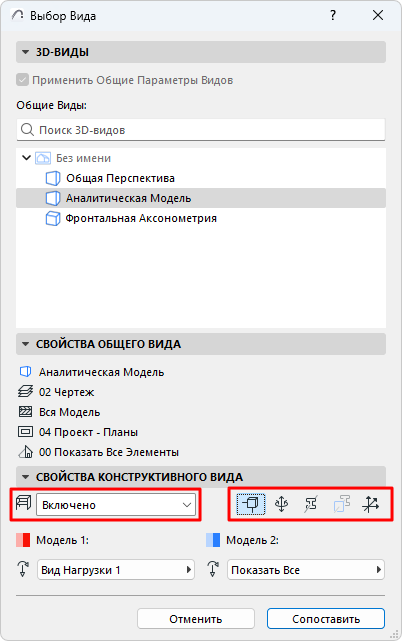

  6. В результате будет открыт диалог Выбора Вида.
  7. В панели 3D-видов выберите 3D-вид для сопоставления. (См. также Выбор Видов для Сопоставления.)
    Прим.: При сопоставлении файлов pln с моделями SAF доступны только общие виды, поскольку файлы SAF не содержат Видов.
  8. В панели Свойств Конструктивного Вида выберите вариант Аналитическая Модель.

    • Нажмите одну из четырех кнопок (узлы, опирания концов, профили, заменяющие профили, локальная система координат), чтобы увидеть эти Конструктивные компоненты в окне Сопоставления.
    • Кроме того, вы можете в каждом виде выбрать сопоставление Видов Нагрузки (см. Виды Нагрузки в Сопоставлении Моделей ниже.)
      Прим.: Настройки отображения сохраняются в выбранном виде, но эти значки и опции Видов Нагрузки позволяют временно отменить их.
  9. Нажмите кнопку Сопоставить. В процессе Сопоставления Моделей вы можете активировать любую другую вкладку или окно.
  10. Проверьте результаты в окне Сопоставления Моделей.

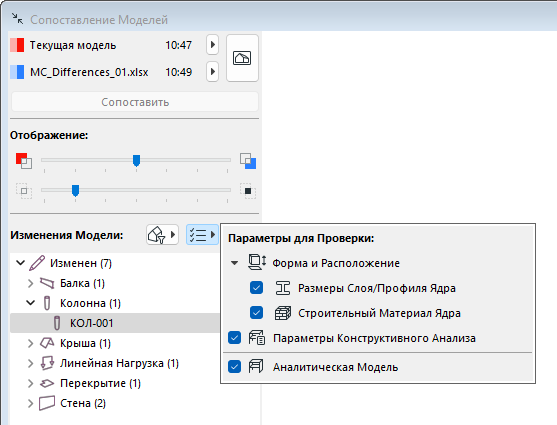

  11. Отфильтруйте параметры для отображения. Наборы доступных параметров зависят от Аналитической Модели.

  12. При помощи панели Сопоставления Моделей можно просмотреть все изменения: отредактированные элементы, которые существуют в обеих моделях ("Измененные"; и те, которые существуют только в Модели 1 или в Модели 2.

    См. Сопоставление Моделей: Просмотр Изменений.

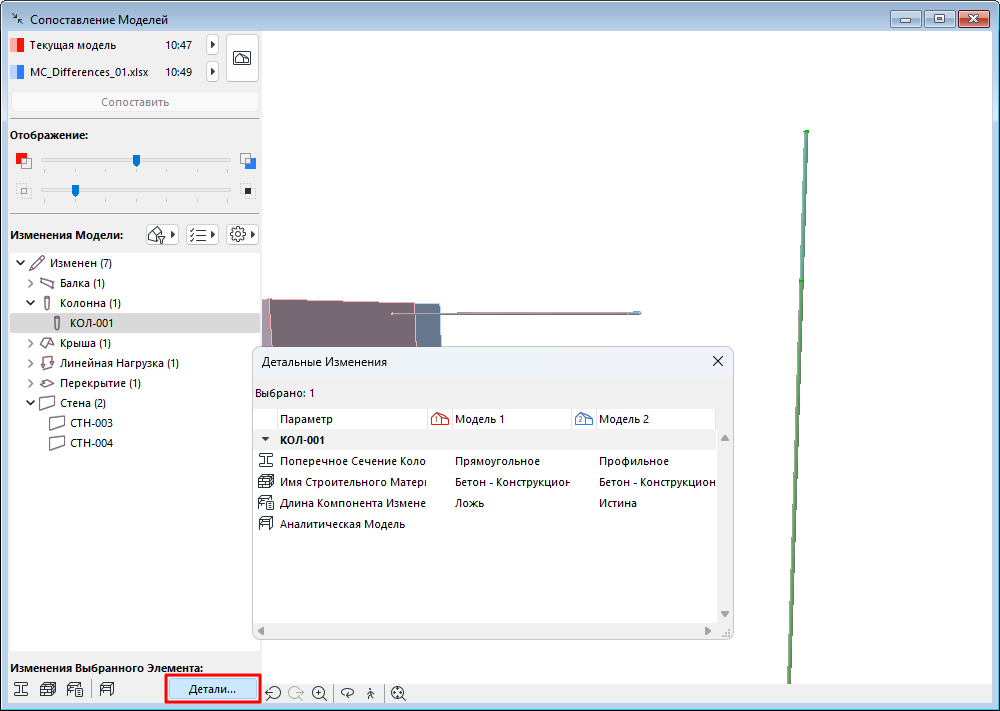

  13. Нажмите кнопку Детали для получения дополнительной информации о конструктивных изменениях отредактированных элементов. (Доступно только при сопоставлении Аналитических видов. Недоступно в Teamwork.)

    Там, где это применимо, вы можете увидеть сравнение конкретных параметров Модели 1 и Модели 2.


    Прим.: Вы также можете открыть панель Детальных Изменений из Табло Команд Конструктив или при помощи меню Окно > Панели.

  14. Затем, если необходимо, можно создать Задачи для измененных элементов.

    См. Создание Задачи на основе Списка Изменений Сопоставляемых Моделей.

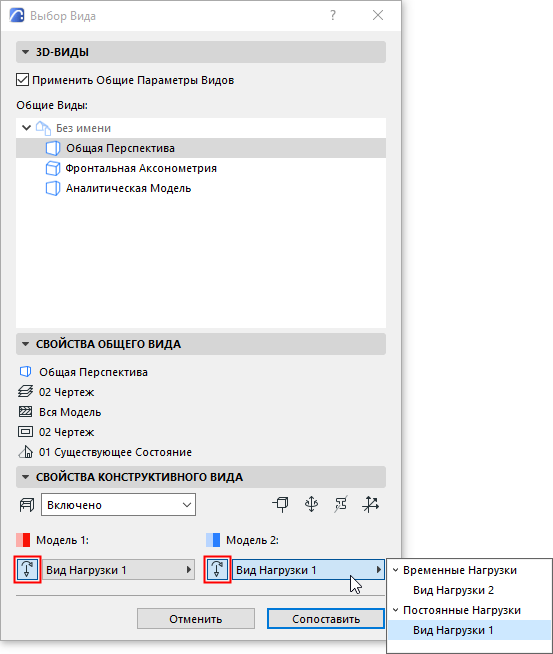

Виды Нагрузки в Сопоставлении Моделей

В диалоге Выбора Вида (панель Свойства Конструктивного Вида):

  • Для обеих моделей выберите Вид Нагрузки. Сохраненный Вид Нагрузки модели (часть Параметров Вида) отображается.
  • При необходимости можно отключить или включить Вид Нагрузки для одной или обеих моделей. Отключение Вида Нагрузки означает, что относящаяся к Нагрузке информация будет игнорироваться.
  • Для одной или обеих моделей   вы можете выбрать сопоставление разных Видов Нагрузки.
