Сопоставление Моделей: Просмотр Изменений

Список Изменений Моделей

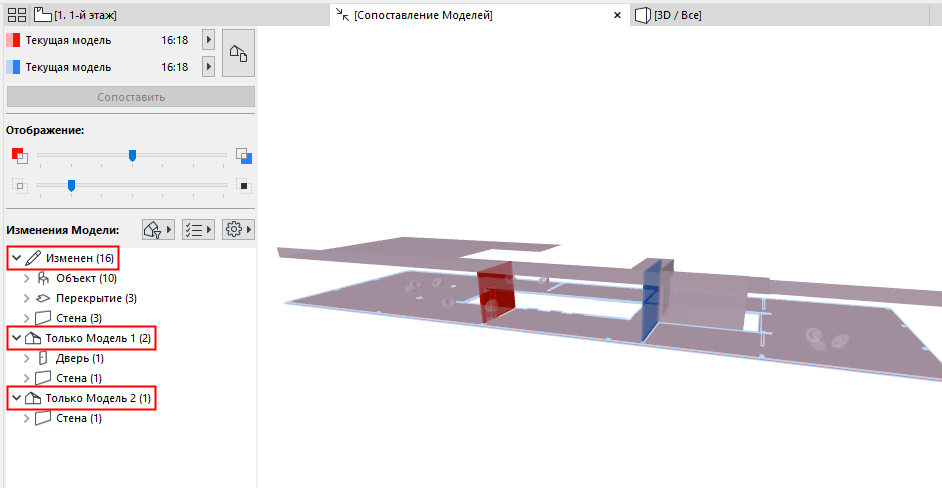

По умолчанию в список Изменений Модели включаются все измененные элементы, группируемые по Статусу (Измененные), Только Модели 1 и Только Модели 2.

Для настройки этого списка воспользуйтесь кнопками фильтрации и параметров.

См. Фильтрация изменений, отображаемых в Панели Сопоставления Моделей.

Выбрать Измененные Элементы

Щелкните на любом элементе списка Изменений Моделей, чтобы выбрать соответствующий элемент в окне Сопоставления Моделей. Также можно щелчком в окне Сопоставления Моделей выбрать элемент списка.

Выбор Элементов по Группам

Выберите из списка родительский элемент, чтобы выбрать в окне Сопоставления Моделей все входящие в эту группу элементы.

Показ Измененных Элементов в Модели

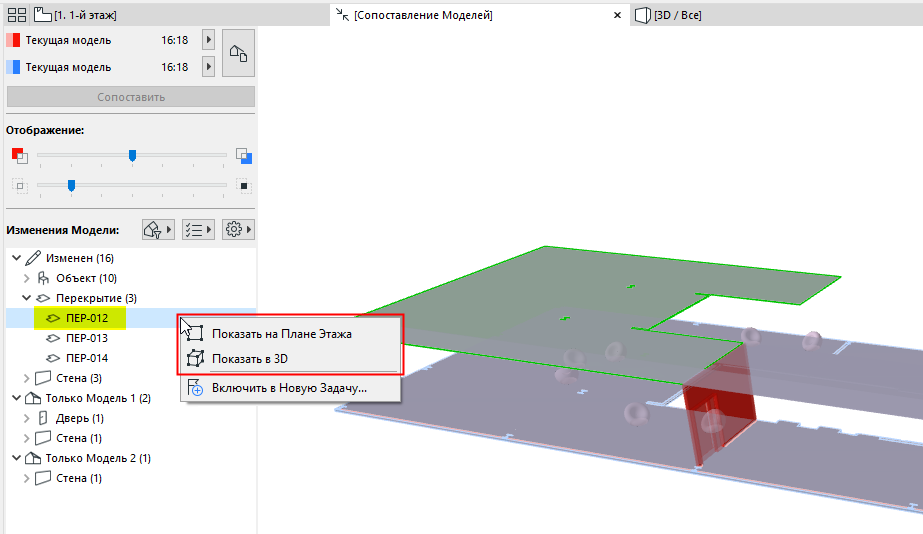

Выбрав элемент из списка Изменений Моделей, воспользуйтесь контекстным меню, чтобы Показать его на Плане Этажа или Показать его в 3D.

Управление показом выбранных элементов

Выбрав элемент в окне Сопоставления Моделей:

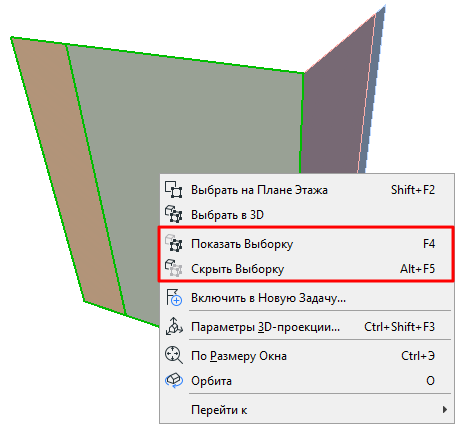

• Воспользуйтесь командами Скрыть Выборку или Показать Выборку, чтобы лучше видеть измененные элементы и/или контекст модели.
• Отменить действие этих команд можно при помощи команды Показать Все.





Настройка отображения сопоставляемых моделей

Элементы “Только Модели 1” и “Только Модели 2” окрашиваются в собственные цвета.

В этом примере:

• Красная стена является элементом “Только Модели 1”, так как она была удалена.
• Синяя стена является элементом “Только Модели 2”, поскольку это новый элемент.
• Перекрытия и стулья отображаются бледным (фиолетовым) цветом, потому что они были изменены, но сохранили свое исходное положение.

  См. также

В разделе Отображение панели Сопоставления Моделей:

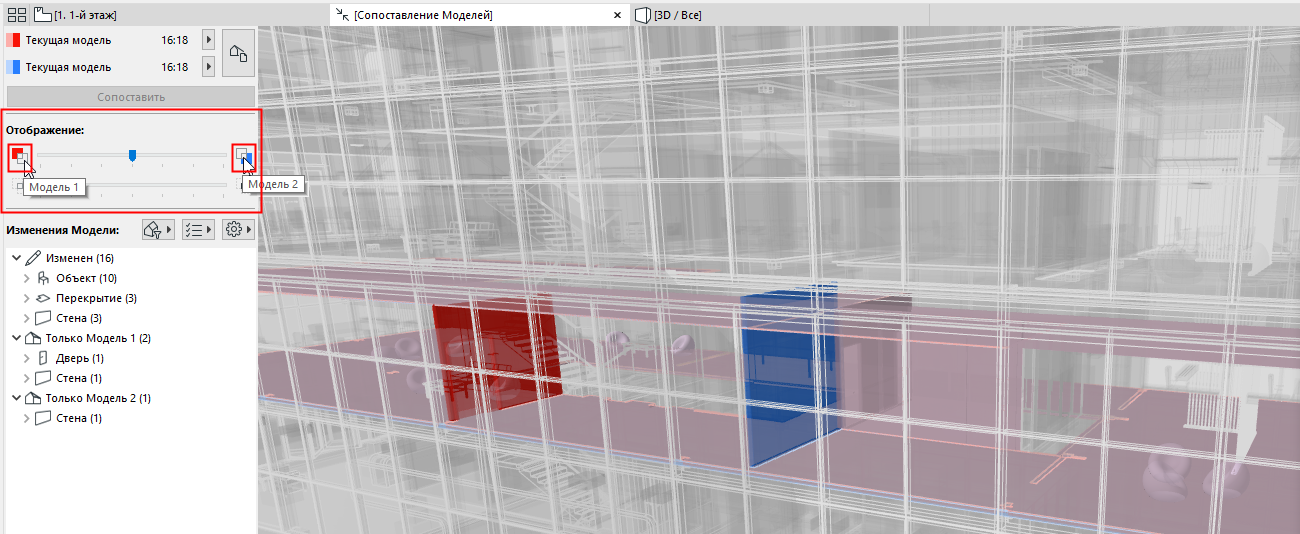

• Воспользуйтесь верхним регулятором для графического выделения Модели 1 или Модели 2

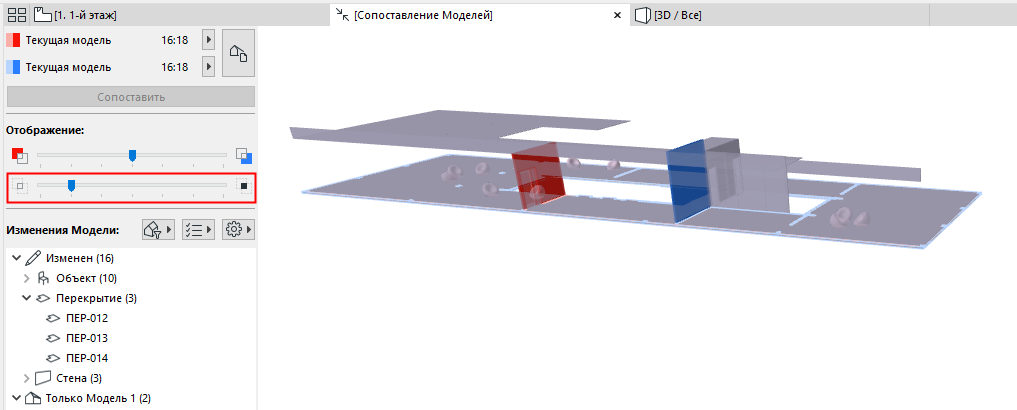

• Нижний регулятор предназначен для настройки прозрачности неизмененных элементов.

  Здесь нижний регулятор установлен в нулевое положение. Неизмененная модель полностью скрыта, и вы видите только изменения:





Изменения по Наборам Параметров

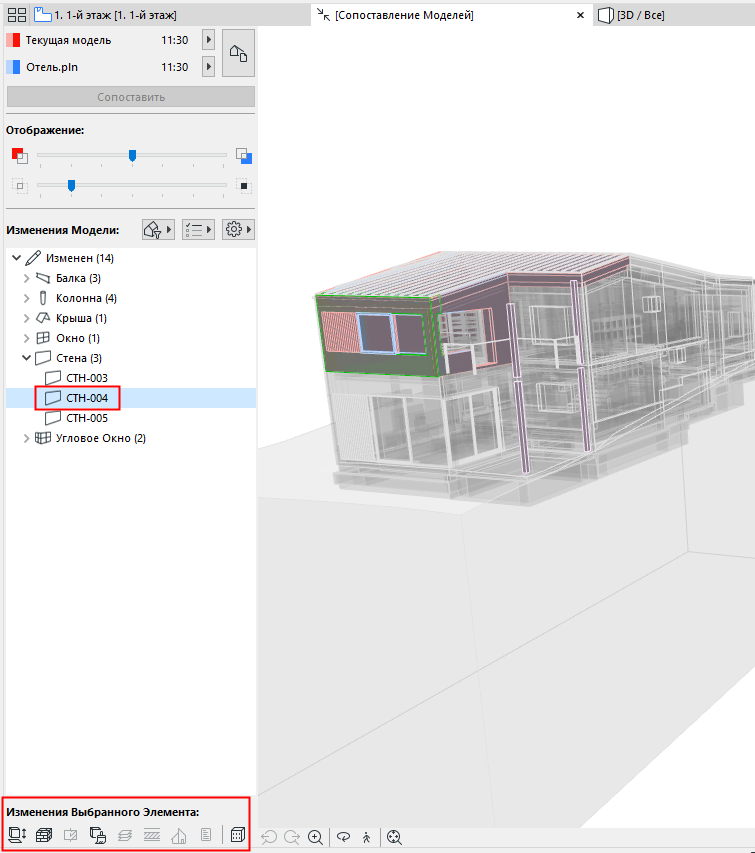

Выбрав элемент из списка Изменений Моделей,

значки “Изменений Выбранного Элемента” соответствуют измененным параметрам. (Эти наборы параметров совпадают с маркерами, используемыми для фильтрации списка Изменений Моделей.)

Детальные Изменения Конструктивной Модели

Если в Сопоставлении Моделей участвует Конструктивный вид, то становится доступна дополнительная информация об изменениях.

См. Сопоставление Аналитических Моделей.

Связанная Тема:

Фильтрация по Наборам Параметров

Создание Задачи на основе Списка Изменений Сопоставляемых Моделей

Цвета рабочего пространства Сопоставления Моделей .
