Отображение Элементов Трасс: План Этажа и Разрез, Показ в Модели

Доступно с Archicad Collaborate.

Настройте отображения MEP-трассы на плане этажа.



Показать на Этажах

  • Выберите этажи, на которых должна отображаться MEP-трасса. По умолчанию для всех MEP-элементов применяется вариант “Все Релевантные Этажи” (на которых физически присутствует трасса).

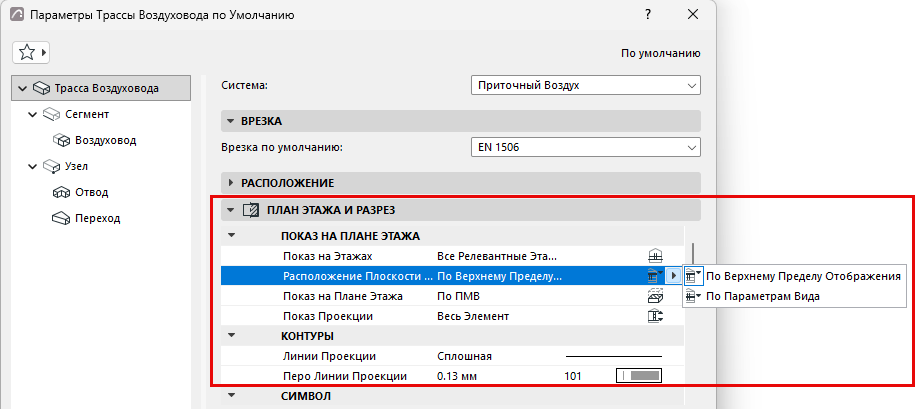

Расположение Плоскости Сечения

Выберите способ отображения MEP-трассы на основе настроек Плоскости Сечения Плана Этажа.

Прим.: Этот элемент управления действует только для поддерживаемых MEP-элементов, например, входящих в состав пакета MEP Library.libpack. Для прочих MEP-элементов доступен только один способ отображения независимо от пересекаемых этажей

Например, эта Трасса может по-разному отображаться на Плана Этажа:

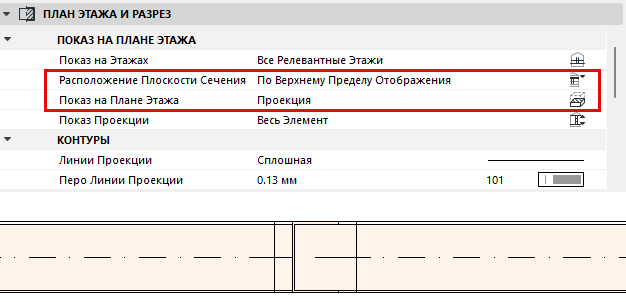

  • По Верхнему Пределу Отображения По Верхнему Пределу Отображения MEP-трасса отсекается по верхней границе отображения (в соответствии с настройками Плоскости Сечения Плана Этажа)

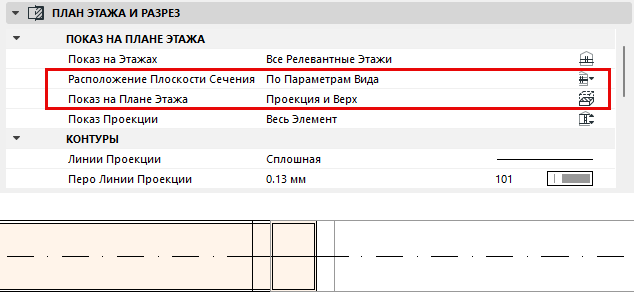

  • По Параметрам Вида: MEP-трасса отсекается на высоте Плоскости Сечения Плана Этажа

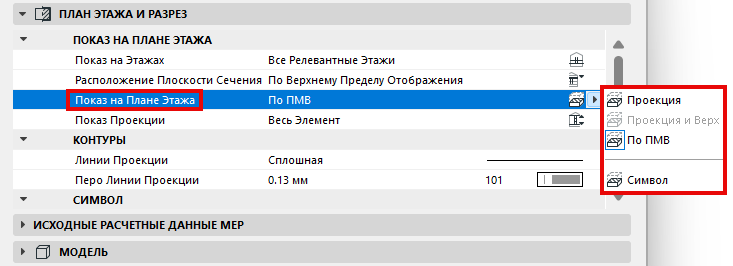

Показ на Плане Этажа


  • По ПМВ: Применяет настройки панели "Параметры MEP", находящейся в диалоге Параметров Модельного Вида. (См. Параметры Модельного Вида для MEP-элементов.)
  • Проекция: учитывается значение параметра "Показать вниз", задаваемое в диалоге Параметров Плоскости Сечения Плана Этажа + символ сечения
  • Проекция и Верх: учитывается значение параметра "Показать вниз", задаваемое в диалоге Параметров Плоскости Сечения Плана Этажа + символ сечения, и значение параметра "Показать вверх", также задаваемое в диалоге Параметров Плоскости Сечения Плана Этажа (доступно, если для параметра Расположения Плоскости Сечения выбран вариант "По Параметрам Вида")
  • Символ: от "Показать вниз" до "Показать вверх", используя контуры с линиями проекции и осями
  • Для вариантов проекции: см. Показ Проекции

Символ: Штриховки, Линии и Покрытие

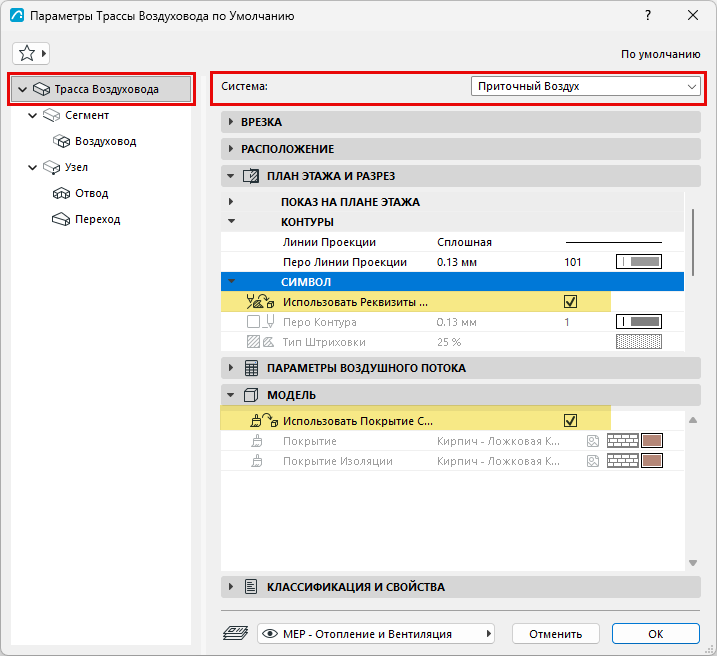

По умолчанию Трасса использует реквизиты MEP-системы, выбранной в верхней части диалога: маркер "Использовать Реквизиты Системы" отмечен по умолчанию. Настройка реквизитов системы: MEP-системы .


  • Чтобы заменить реквизиты MEP-системы для этой Трассы: деактивируйте маркер "Использовать Реквизиты/Покрытия Системы", чтобы использовать локальные элементы управления. Затем настройте предпочтительные реквизиты для этой трассы.
