Параметры Модельного Вида для MEP-элементов

Доступно с Archicad Collaborate.

Что открыть эту панель, воспользуйтесь командой меню Документ > Модельный Вид > Параметры Модельного Вида.

Эти настройки управляют внешним видом MEP-элементов на Плане Этажа. Чтобы эти настройки учитывались, для параметра Отображения на Плана Этажа каждого элемента (в Параметрах элемента) следует выбрать вариант "По ПМВ". (См. Отображение Элементов Трасс: План Этажа и Разрез, Показ в Модели ).

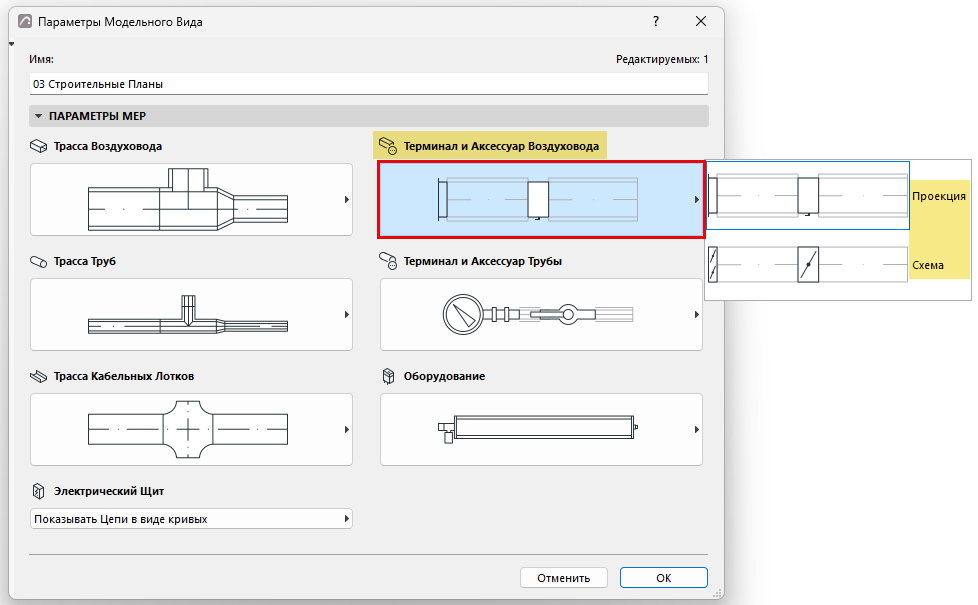

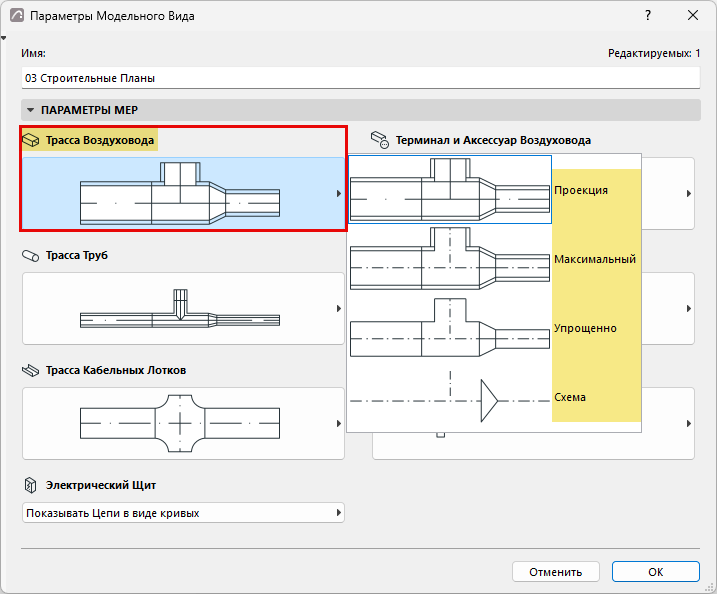

В панели Параметров MEP: Выберите способ отображения для каждого типа MEP-трасс и элементов: проекция, максимальный (с изоляцией), упрощенный (без изоляции) или схематичный





image-20260611-153921.png image-20260611-153901.png image-20260611-153912.png
Показ Проекции Упрощенный (без изоляции) Схематичный

Чтобы Параметры Модельного Вида применялись для каждой трассы, убедитесь, что для Показа на Плане Этажа в параметрах этих трасс выбран вариант "По ПМВ".

Вы также можете изменить эти настройки, выбрав вариант "Проекция" или "Символ" для каждой отдельной трассы. См. такжеПоказ на Плане Этажа

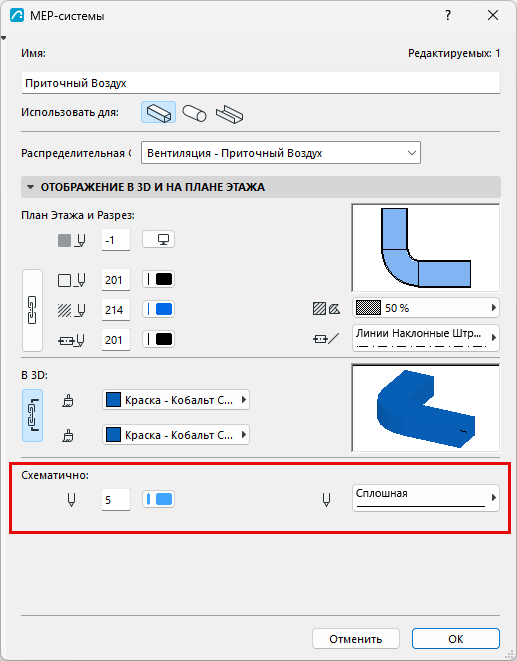

Для Схематичного отображения настройте цвета линий Систем в диалоге MEP-систем.

Параметры Модельного Вида для Электрики

См. также Создание пользовательских MEP-символов.
