MEP-системы
Доступно с Archicad Collaborate.
MEP-системы являются реквизитами проекта. Создавайте и сохраняйте MEP-системы, а затем применяйте их для управления их отображением MEP-элементов. Для каждой MEP-системы настройте предпочтительные штриховки, линии и покрытия в соответствии со своими стандартами.
Диалог MEP-систем
Этот диалог можно открыть при помощи:
- Команды меню Конструирование > MEP-системы
- Команды меню Параметры > Реквизиты Элементов > MEP-системы
- Кнопки MEP-системы в Табло Команд Инженера MEP.
- Кнопки MEP-системы в Браузере Систем

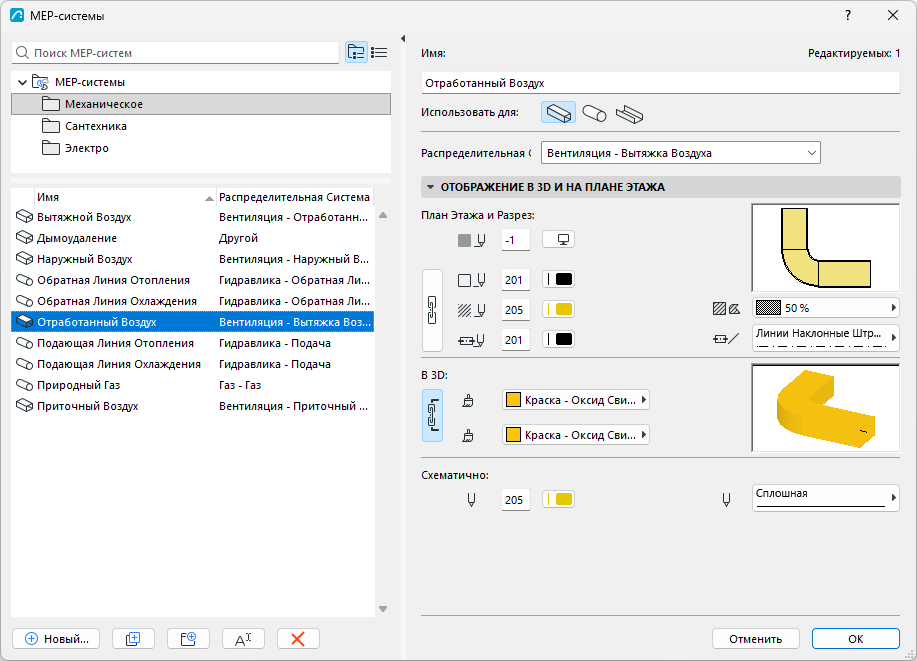

В левой части приведен список реквизитов MEP-систем проекта. Их можно создавать, дублировать и переименовывать. Системы можно перетаскивать между папками.
Выбрав MEP-систему, отредактируйте ее данные справа.
Команды диалога MEP-систем аналогичны командам для других реквизитов. См.: Использование диалогов реквизитов

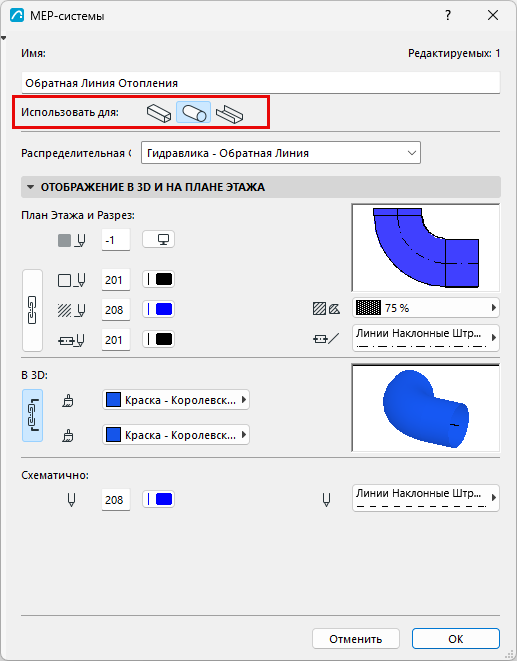

Использовать для (тип трассы)
Каждая MEP-система может назначаться одному из типов трасс: Воздуховод, Трубопровод или Кабельные Лотки. Щелкните на одной из пиктограмм, чтобы назначить тип трасс для выбранной MEP-системы.
Назначение Распределительной Системы
Выберите Распределительную Систему из списка. Назначение Распределительной Системы дополнительно классифицирует MEP-систему (например, указывает направление потока) и обеспечивает понятное определение при коллективной работе.
Доступные Распределительные Системы зависят от выбранного типа трассы (Воздуховод, Трубопровод или Кабельные Лотки). Набор Распределительных Систем фиксирован и не может быть изменен.
Настройка отображения на Плане Этажа, в 3D и Схематичного показа
В панели Отображение в 3D и на Плане Этажа: Воспользуйтесь элементами управления этого диалога, чтобы настроить штриховку, линии и покрытия для выбранной MEP-системы.
При помощи специального элемента управления, можно задать отдельный цвет и тип линии для Схематичного отображения.
См. также: Параметры Модельного Вида для MEP-элементов
Назначение MEP-системы трассе или MEP-элементу
- Для MEP-трассы: MEP-система назначается каждой MEP-трассе в верхней части диалога Параметров Трассы. См. Параметры Трассы - Врезка, Расположение, Изоляция .
- При необходимости можно заменить назначенные реквизиты MEP-системы на уровне трассы: см. Отображение Элементов Трасс: План Этажа и Разрез, Показ в Модели .
- Если трасса подключается к отдельному MEP-объекту, то она автоматически "наследует" MEP-систему точки подключения объекта.

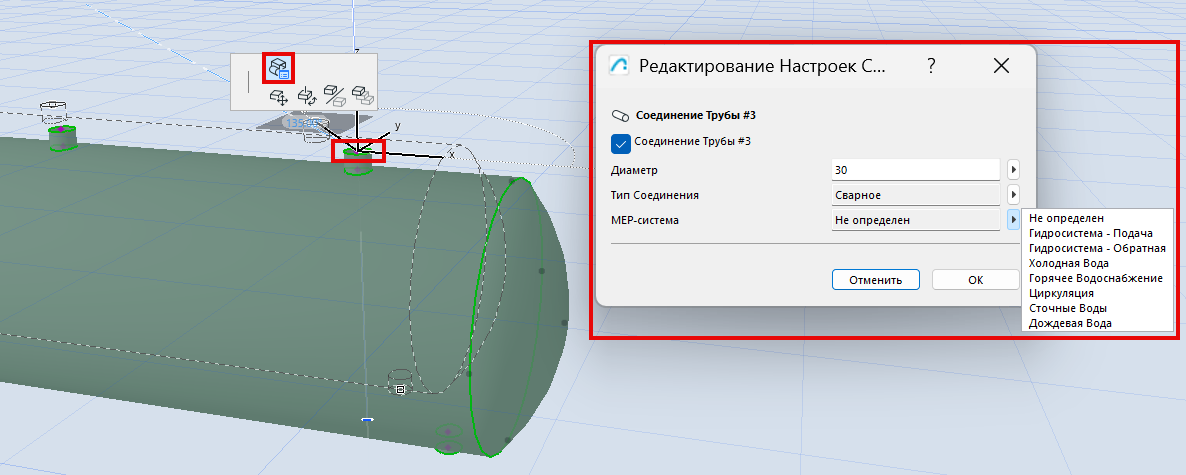

- Для Терминалов, Аксессуаров и Оборудования: Назначьте MEP-систему в параметрах элемента на панели Специальные Параметры (вкладка Общие или Соединения).

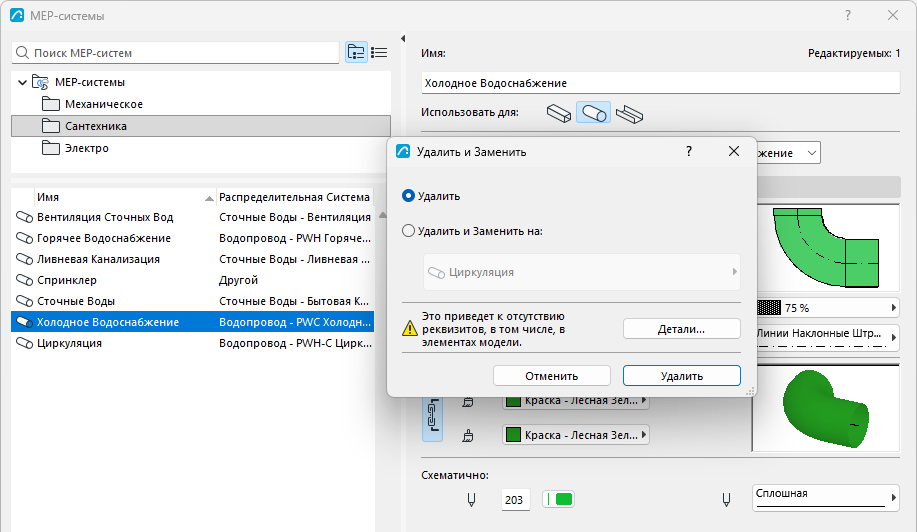

Удаление/замена MEP-системы
Если MEP-система была назначена каким-либо элементам, ее удаление приведет к исчезновению реквизитов. Чтобы избежать этого, можно заменить удаляемую MEP-систему другой, которая затем будет назначена элементам.
