Просмотр данных в Браузере Систем

Доступно с Archicad Collaborate

Выберите Систему в верхней части браузера, чтобы увидеть ниже размеры и расчеты для ее элементов

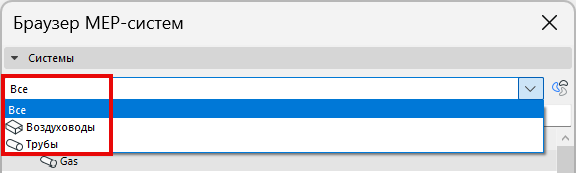

  • Отфильтруйте список Систем по Воздуховодам или Трубам либо воспользуйтесь строкой поиска

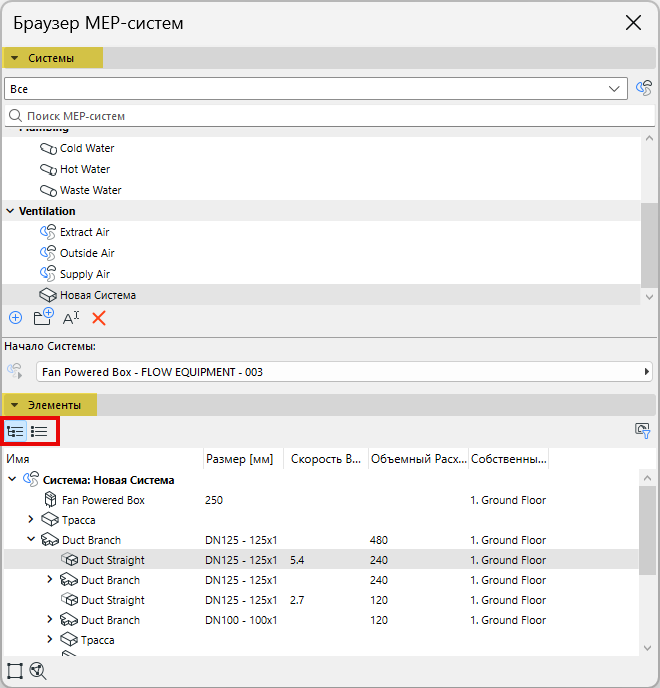

  • Просмотр данных в виде иерархической структуры или плоского списка (переключение вида осуществляется при помощи кнопок)


Сортировка и фильтрация данных элементов

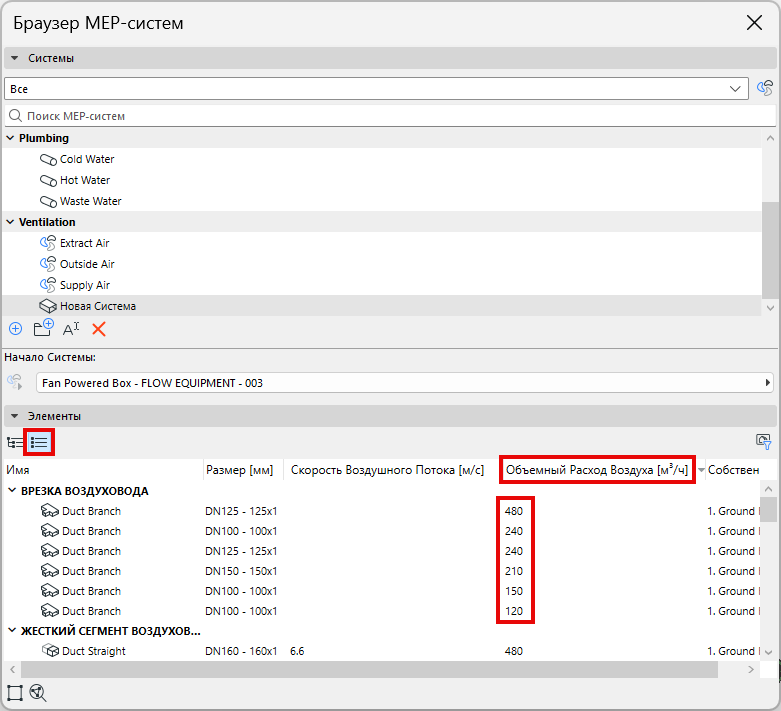

Чтобы отсортировать значения, переключитесь в режим плоского списка и щелкните на заголовке нужного столбца:

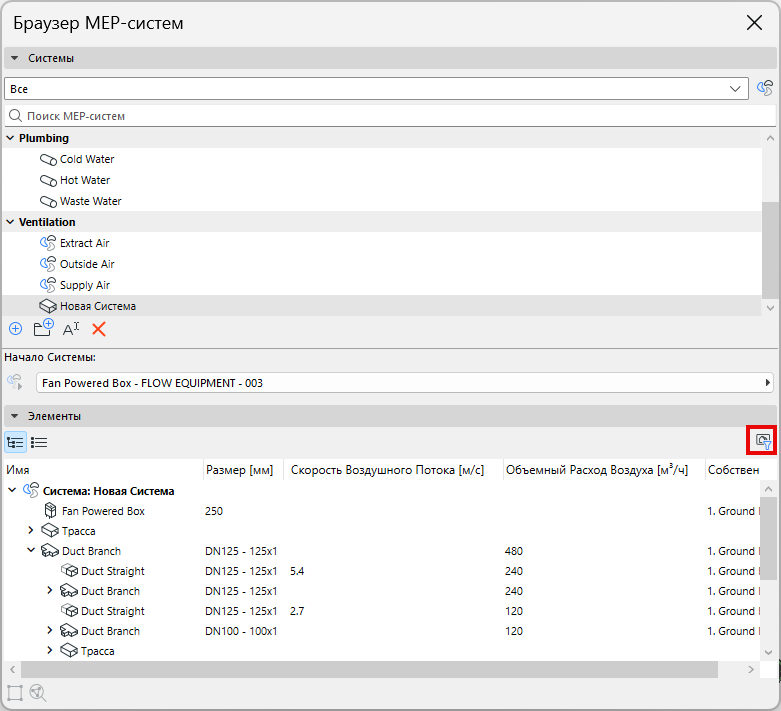

Фильтрация для показа данных только Отображаемых элементов

Чтобы увидеть данные только тех элементов, которые отображаются в текущем виде, воспользуйтесь фильтрацией "Только Отображаемых Элементов".

Например:

  • Можно скрыть данные элементов, не отображаемых при текущем Фильтре Реконструкции
  • Можно просматривать данные систем, отображаемых на открытом плане этажа

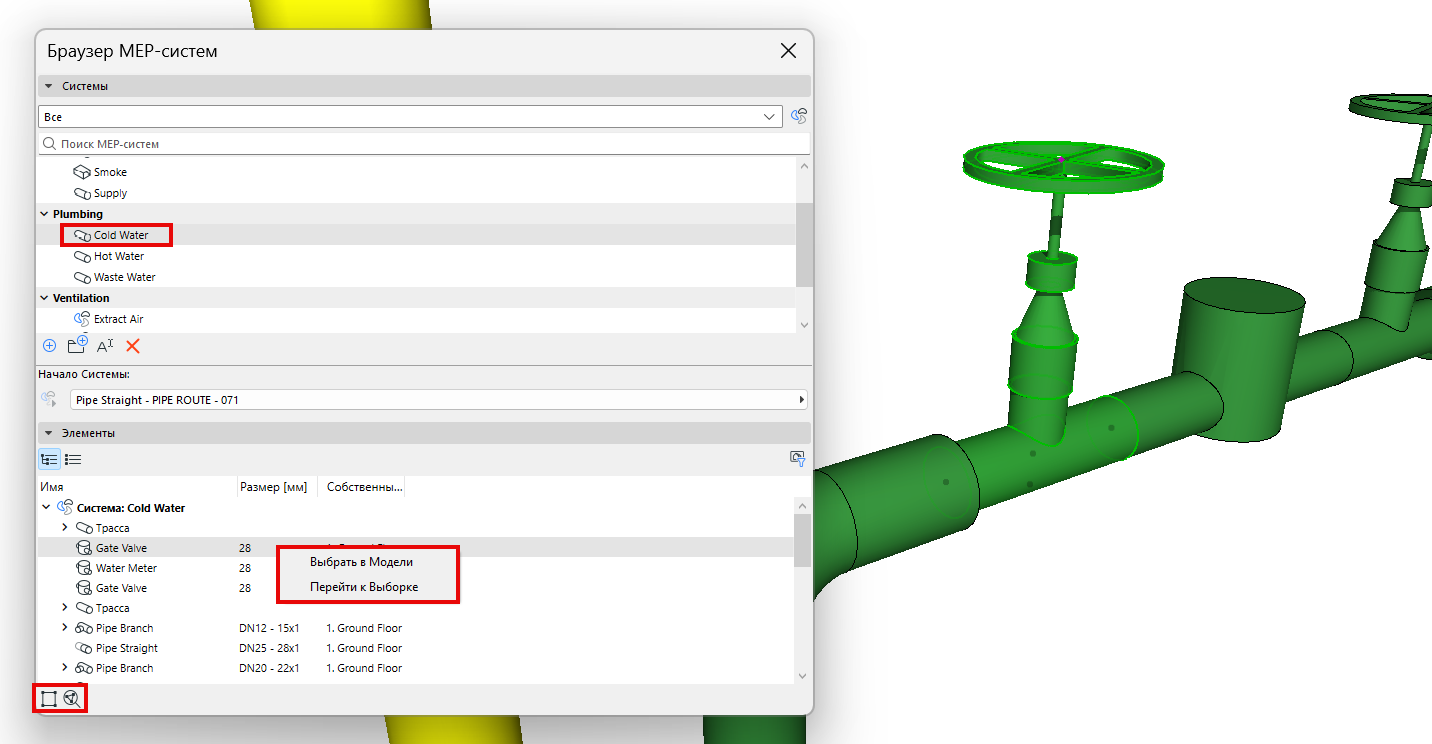

Выбор в Модели/Увеличение по Выборке

Выбрав один или несколько элементов, щелкните правой кнопкой мыши или воспользуйтесь значками в нижней части Браузера Систем:

  • Команда Выбрать в Модели предназначена для выбора в модели выделенных в браузере элементов
  • Команда Перейти к Выбранному позволяет изменить масштаб, чтобы увеличить выбранные элементы в модели
