Гидравлические данные (отопление, охлаждение)

После моделирования системы отопления или охлаждения можно задать исходные данные для связанных расчетов. Критерии проектирования задаются в параметрах оборудования, а общие данные системы, такие как температура подачи и температура обратной линии для отопления или охлаждения, определяются в диалоге Настроек Гидравлической Системы.

1. Создание гидравлической системы с использованием элементов труб и оборудования

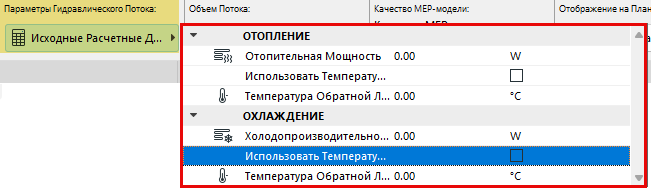

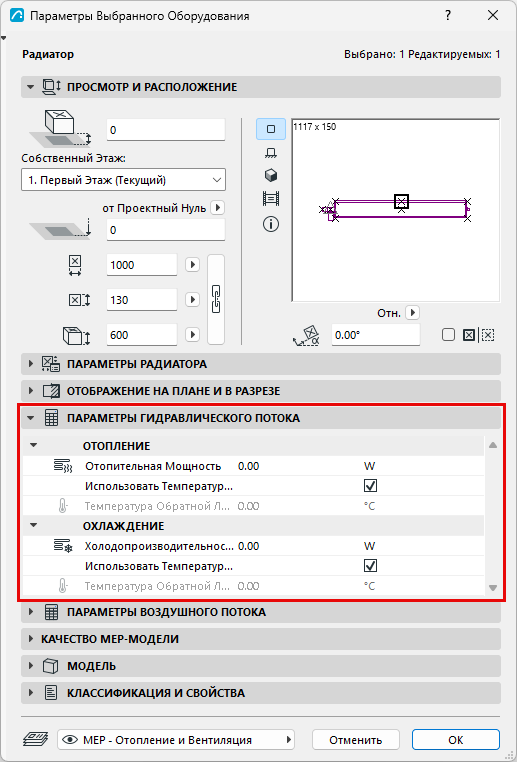

2. Введите значения отопления и охлаждения для отдельных элементов гидравлического оборудования в диалогах их параметров или в Информационном табло:

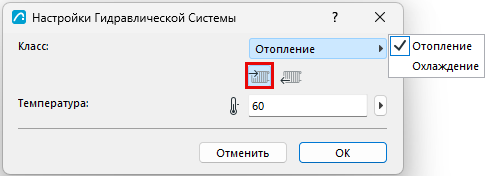

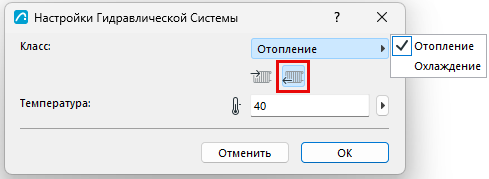

3. В Настройках Гидравлической Системы: Задайте требования к температуре (например, для подачи и обратной линии):
   • Откройте Настройки Гидравлической Системы из табло команд MEP или из контекстного меню любого сегмента гидросистемы.



4. Добавьте гидравлическую систему в Браузер Систем (см. Добавление MEP-системы в Браузер Систем)

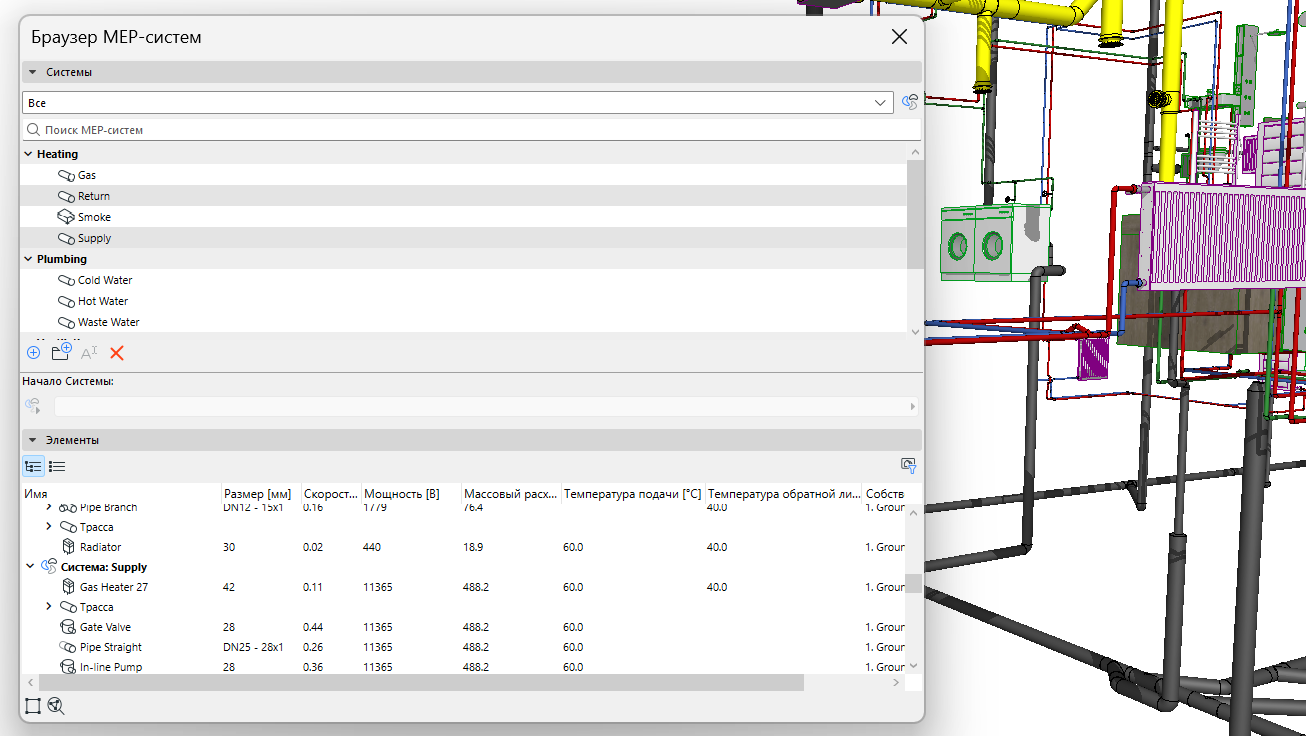

   В Браузере Систем отображаются соответствующие данные каждого элемента: Мощность, Температура Подачи и Обратной Линии, Массовый Расход, Скорость.





   • Мощность суммируется до начальной точки Системы
   • Массовый расход, скорость и температура обратной линии рассчитываются для трасс и сегментов
   • Эти данные основаны на размерах элементов, а также на данных о мощности и температуре, заданных для элементов системы
5. Оптимизируйте размеры труб: на основе данных, отображаемых в Браузере Систем, если необходимо воспользуйтесь Оптимизатором Гидравлики для корректировки размеров.

Вы можете отобразить эти данные для всех частей системы при помощи выносок или каталогов.
