Данные о вентиляции

Прим.: Функции расчета для MEP Designer доступны только при использовании облачных лицензий.

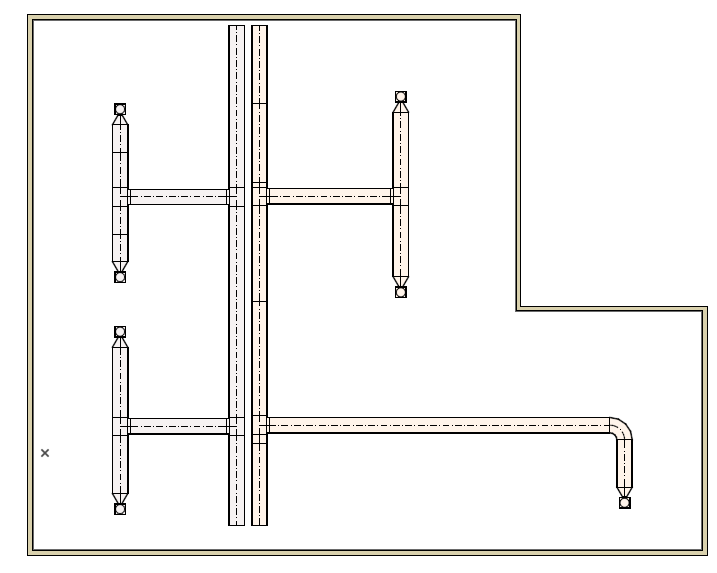

  1. Создайте систему Вентиляции, состоящую из элементов Воздуховодов

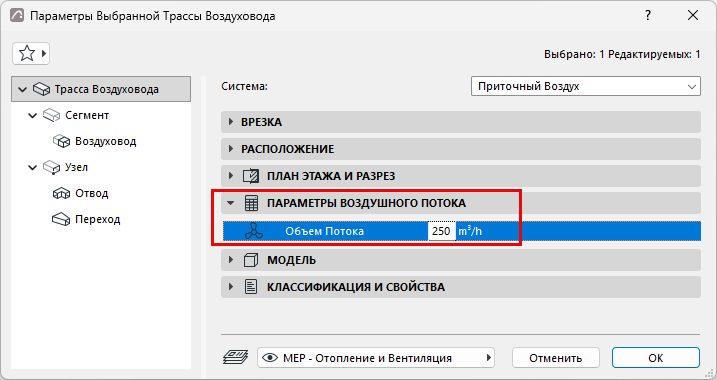

  2. Для элементов трассы воздуховода и терминалов (в диалоге параметров или в Информационном Табло)
    • Введите значения Объема Потока

    • Для терминалов: Выберите Вытяжку Воздуха или Приточный Воздух (используйте Информационное табло или панель Качества MEP-модели)

  3. Добавьте системы вентиляции в Браузер Систем (см Добавление MEP-системы в Браузер Систем)

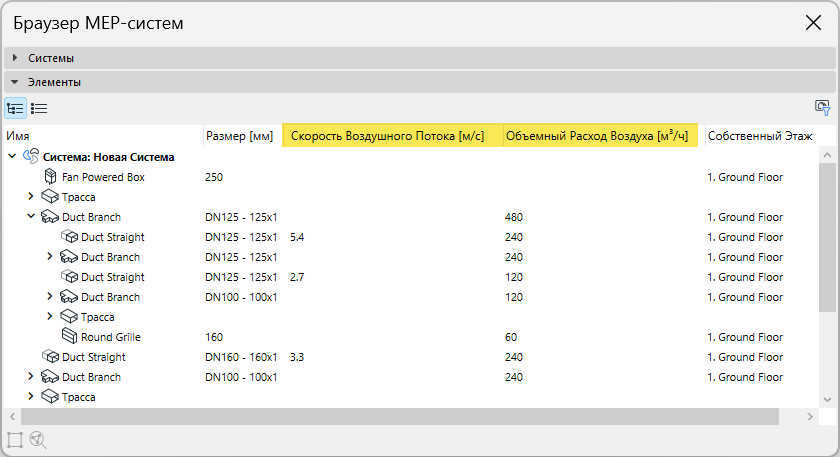

  4. Проверьте расчет Системы в браузере: Выберите Систему в верхней части браузера, чтобы увидеть размеры и расчеты для ее элементов, перечисленных ниже:

    • Объем потока суммируется до начальной точки Системы
    • Скорость рассчитывается для трасс и сегментов

    Эти данные основаны на размерах элементов и данных об Объеме Воздуха, которые вы задали для терминалов системы и воздуховода с открытым концом.

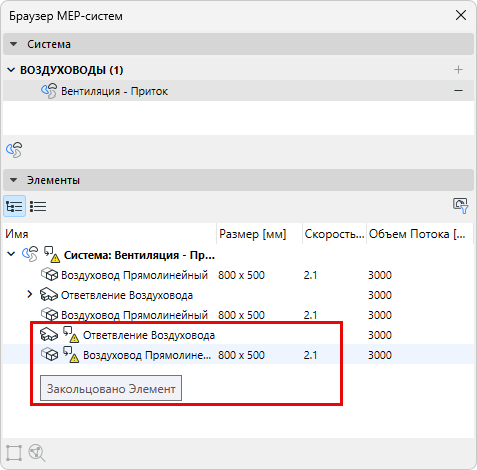

    Прим.: Если в системе возникают петли, то объем потока и скорость воздуха не могут быть рассчитаны. Подобные петли помечаются в Браузере Систем.

  5. Оптимизируйте размеры Воздуховода: На основе данных, отображаемых в Браузере Систем, воспользуйтесь Оптимизатором Размеров Воздуховодов для корректировки размеров при необходимости.

Вы можете отобразить эти данные для всех частей системы при помощи выносок или каталогов.

Возникли проблемы отображения MEP-данных?

Иногда отображаемые данные (например, в выносках и каталогах) не обновляются. В этом случае:

  1. Убедитесь, что вы добавили систему в Браузер Систем, чтобы запустить расчет (см Добавление MEP-системы в Браузер Систем )
  2. Не выбирая никакие элементы на плане этажа, воспользуйтесь командой контекстного меню: Переназначить MEP-свойства
Прим.: Команда Переназначения MEP-свойств доступна начиная с Archicad 29.1.0. В более ранних версиях выполните следующие действия:
  • Откройте Браузер Систем и выберите систему, которую хотите обновить
  • Активируйте команду меню Вид > Обновить > Перестроить и Регенерировать
