Размещение Терминала, Аксессуара или Оборудования

Библиотека MEP содержит специально настроенные элементы Аксессуаров, Оборудования и Терминалов.

Доступно с Archicad Collaborate.

Для размещения элементов на Плане Этажа или в 3D-окнах используйте специальные инструменты Терминал, Аксессуар и Оборудование.

Прим.: Библиотека объектов содержит дополнительные совместимые с MEP библиотечные элементы, которые могут преобразованы в Оборудование. См. MEP-совместимые Объекты .
  • Выберите инструмент, затем щелкните на сегменте трассы, чтобы разместить объект
  • Если аксессуар не подходит для трассы или для его размещения не хватает места: размещается отдельный аксессуар, не связанный с трассой
  • Элемент, размещенный вторым (трасса или аксессуар), наследует MEP-систему, назначенную точке подключения первого элемента

Вставка оборудования в сегмент трассы

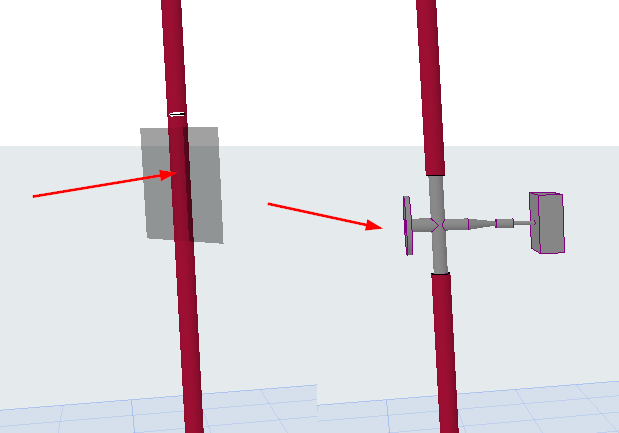

Рис. 1. 3-ходовой клапан: Выберите трубу и щелкните для размещения
Рис. 2. Кольцевой элемент: выберите горизонтальный воздуховод и щелкните для размещения

Наследование размеров трассы

По умолчанию размеры MEP-аксессуара или оборудования подстраиваются под размеры родительского элемента трассы. Чтобы изменить это значение по умолчанию для каждого элемента, деактивируйте в Информационном Табло маркер Размеры Соединений по Размерам Трассы:



Если маркер деактивирован: MEP-элемент сохраняет свои исходные размеры, и при необходимости добавляется переход.

Поиск оптимального соединения трассы

Если трасса должна оканчиваться терминалом, аксессуаром или оборудованием, то при помощи клавиш со стрелками вы можете предварительно выбрать наиболее подходящий вариант соединения трассы.

Чтобы выбрать один из перекрывающихся портов, переключайтесь между доступными портами с помощью клавиши Tab.

Рис. 3. Нажимайте стрелки вверх/вниз, чтобы увидеть альтернативные варианты
