MEP-совместимые Объекты

Доступно с Archicad Collaborate.

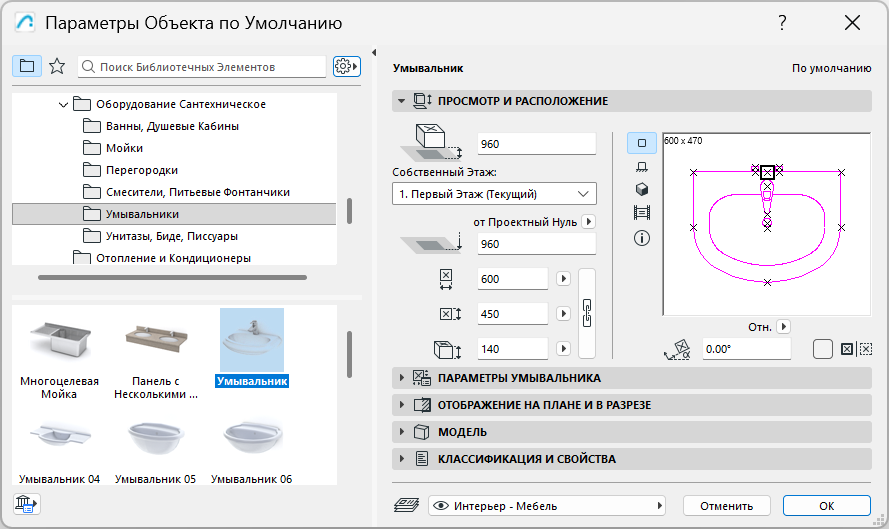

Многие объекты, такие как этот Умывальник, содержат MEP-совместимые параметры соединения, позволяющие подключать их к MEP-трассам.



Отображение Портов MEP-соединений для Объектов

  1. Воспользуйтесь командой меню Документ > Модельный Вид > Параметры Модельного Вида
  2. Раскройте панель Дополнительных Параметров Библиотечных Элементов
  3. Активируйте маркер Соединения MEP-объектов.

    MEPConnectYes.png      MEPConnectNo.png

    Параметр Модельного Вида: Включение или Отключение показа MEP-соединений Библиотечных Элементов

Преобразование Объектов в Оборудование

Для графического редактирования MEP-соединений необходимо сначала преобразовать объекты в Оборудование.

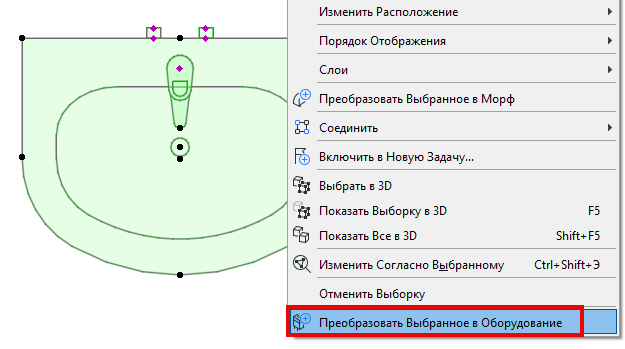

Выбрав MEP-объект: воспользуйтесь контекстным меню, чтобы преобразовать его в Оборудование (таким же образом можно преобразовать выбранный элемент Оборудования в Объект).



Связанные Темы:

Редактирование MEP-соединений

Размещение Терминала, Аксессуара или Оборудования
