Размещение Точечной Нагрузки

Точечную Нагрузку можно разместить на:

  • Стержне (узле или ребре)
  • Пластине (узле, ребре или поверхности)
  1. Активируйте инструмент Точечная Нагрузка.
  2. В диалоге Параметров или в Информационном Табло: Выберите Вид Нагрузки (см. Параметры Инструментов Нагрузки ).
  3. В процессе размещения элементов Нагрузки возможные родительские элементы (Компоненты Аналитической Модели) выделяются цветом. Вы также можете увидеть, как будет выглядеть элемент Нагрузки после размещения.
    Прим.: если курсор наведен на несколько перекрывающих друг друга элементов, то при помощи клавиши TAB вы можете выбрать нужный родительский элемент.
  4. Сделайте щелчок для завершения операции.

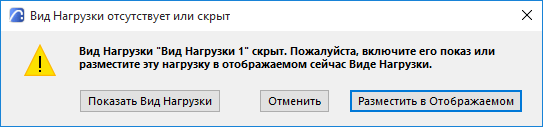

    Прим.: Нагрузки отображаются только в том случае, если они относятся к отображаемому в настоящий момент Виду Нагрузки. Если вы попытаетесь разместить элемент Нагрузки, не относящийся к отображаемому в данный момент Виду Нагрузки, то появится соответствующее предупреждение.

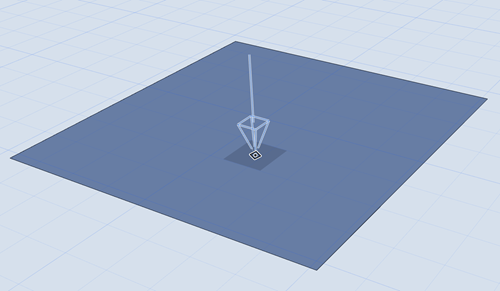

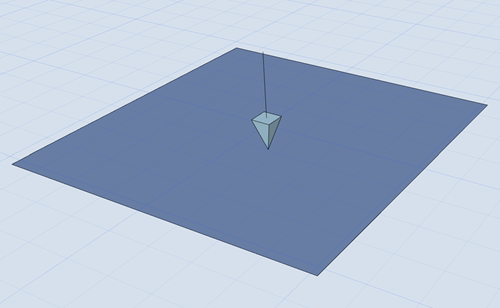

    InputPreview_PointLoadonSurface.png Input_PointLoadSurface.png

    Размещение Точечной Нагрузки




Точечная Сила

Точечный Момент
