Отображение Аналитической Модели

Показ Аналитической Модели

Аналитическая Модель может отображаться на Плане Этажа, в Разрезах и в 3D.

Воспользуйтесь переключателем Аналитическая Модель


  • в Табло Команд Аналитической Модели
  • в меню Вид

Статус отображения учитывается в каждом виде (он может быть включен в одном виде и отключен в другом).


Важное замечание: элементы Archicad могут быть частью Аналитической Модели только при соблюдении определенных условий. См.   Элементы Аналитической Модели .

Показ Прозрачной Физической Модели

Если показ Аналитической Модели включен:

Воспользуйтесь переключателем показа Прозрачной Физической Модели, чтобы отобразить прозрачную Физическую Модель в текущем виде:



Отображение Компонентов Аналитической Модели

Перечисленные ниже дополнительные переключатели позволяют управлять показом компонентов Аналитической Модели. Эти переключатели присутствуют:

  • в Табло Команд Аналитической Модели
  • в меню Вид > Параметры Аналитической Модели
  • в меню Вид > Элементы в 3D-виде > Фильтрация и Отсечение Элементов в 3D (для элементов Конструктивных Опор и Конструктивных Связей)

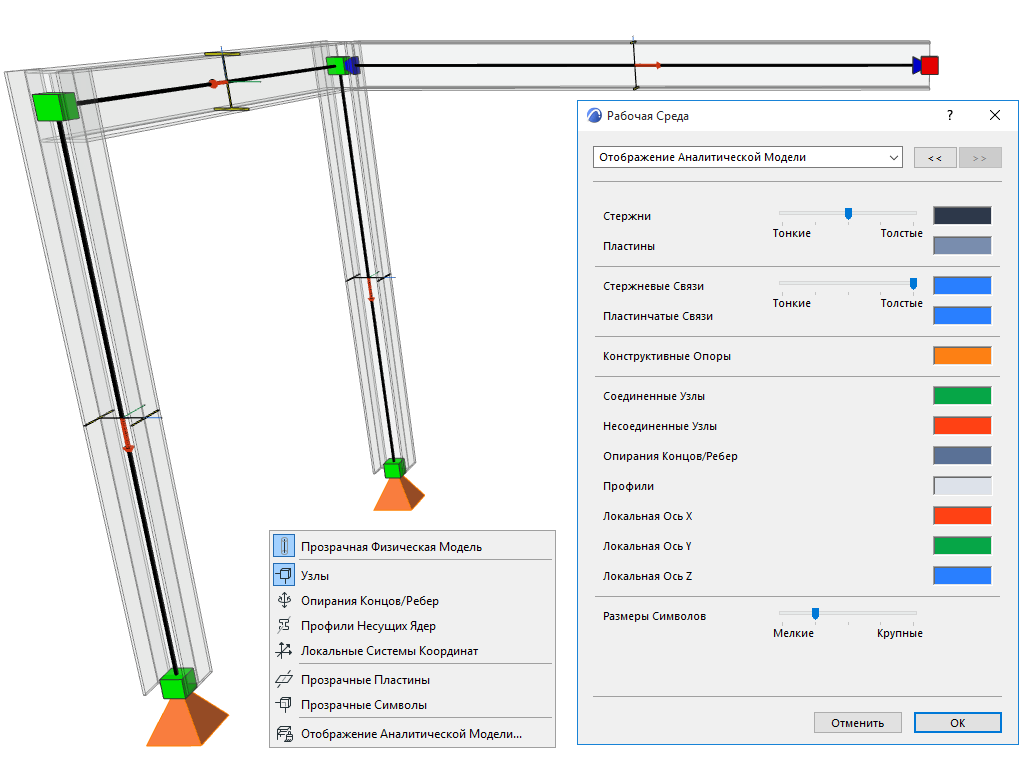

Настроить цвета для отображения компонентов можно в диалоге Отображение Аналитической Модели (Рабочая Среда)



Показать Узлы

Включается или отключается показ узлов (вершин) концов или углов Стержней и Пластин.



Соединения Узлов: цветовая обратная графическая связь

По умолчанию:

  • В зеленый цвет окрашиваются правильные соединения или пересечения Элементов Аналитической Модели
  • Красным цветом выделяются точки и окончания элементов, остающиеся свободными (не нуждающиеся в соединении) или пока не имеющие соединений/опор:
    Рис. 1. 1: с опорой, 2: соединенная, 3: свободный конец (консоль), 4: несоединенная, 5: без опоры

Показать Опирания Концов/Ребер

Этот переключатель управляет показом символов профилей в Аналитической Модели.

См. Символы Опирания Концов/Ребер .



Показ Профилей Несущих Ядер

Только Стержни с профилями поперечных сечений. Этот переключатель управляет показом символов профилей в Аналитической Модели.

Чтобы сделать символ прозрачным: примените Прозрачные Символы.



Показ Локальных Систем Координат

Отображаются локальные системы координат элементов (только в 3D-окне).

  • Локальная ось X: толстая красная линия
  • Локальная ось Y: толстая зеленая линия
  • Локальная ось Z: толстая синяя линия
    Рис. 2. Локальная Система Координат компонента Аналитической Модели

Прозрачные Пластины

Этот переключатель имеет следующий эффект:

  • Все Пластины становятся прозрачными
  • Все Пластинчатые Связи становятся прозрачными

Прозрачные Символы

Этот переключатель делает прозрачными следующие символы:

  • Узлы (вершины)
  • Опирания Концов
  • Гибкие Конструктивные Связи
  • Конструктивные Опоры
  • Профили Несущих Ядер
  • Стрелки Линейной Нагрузки в 3D-виде
