Стержни (Колонны и Балки)

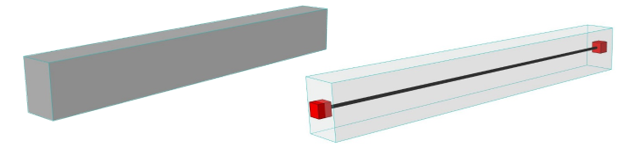

В Аналитической Модели Балки и Колонны отображаются в виде Стержней (1D-компонентов). Стержни состоят из двух узлов (начального и конечного) и соединяющей их осевой линии.
Каждый Стержень по умолчанию создается в центре тяжести сечения ядра элемента (или компонента ядра).
Настроить цвет для отображения Стержней можно в диалоге Отображение Аналитической Модели (Рабочая Среда) .
Компонент аналитической модели не продлевается за пределы своего физического тела, если для него не применяются операции корректировки.
Какие Колонны и Балки могут являться Стержнями в Аналитической Модели?
Колонны и Балки являются Стержнями в Аналитической Модели, если они соответствуют следующим условиям:
- Являются Несущими Элементами
- Имеют Ядро
- Маркер “Конструктивный Компонент” активирован в Параметрах Элемента
- Поддерживается их геометрия (см. таблицу ниже)
|
Геометрия Балок и Колонн |
Компонент Аналитической Модели? |
|
Основной Элемент (Прямоугольного или Круглого сечения) |
ДА |
|
Сложный Профиль, имеющий Ядро |
ДА |
|
Сложный Профиль, не имеющий Ядра |
НЕТ |
|
Многосегментный или элемент Переменного сечения |
ДА, на основе одного Заменяющего Профиля или различных профилей |
Параметры Инструментов создания Стержней

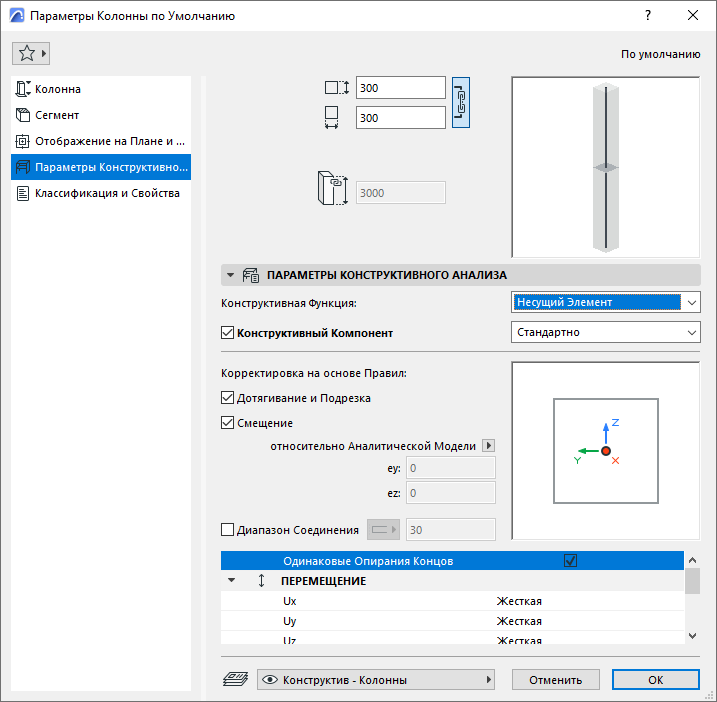

Воспользуйтесь панелью Параметров Конструктивного Анализа, присутствующей в диалогах Параметров Колонн или Балок.
Конструктивная Функция - Несущий Элемент

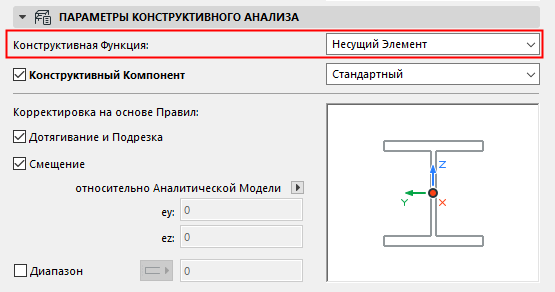

Выберите в качестве Конструктивной Функции вариант Несущий Элемент.
Этот элемент управления имеет то же значение, что и параметр Конструктивной Функции в панели Классификации и Свойств.
Конструктивный Компонент - Включение в Аналитическую Модель

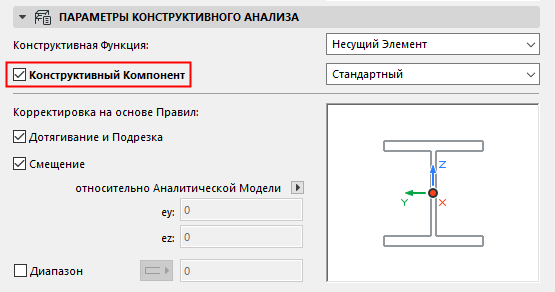

По умолчанию этот маркер отмечен: то есть элемент включается в Аналитическую Модель в качестве Стержня.
Деактивируйте этот маркер, если хотите, чтобы элемент НЕ учитывался в Аналитической Модели
Примечание:
Стержень - Роль в Конструктивной Схеме
Этот параметр Роли в Конструктивной Схеме определяет участие компонента в прочностном анализе на основе Метода Конечных Элементов (МКЭ): выберите типы сил, передаваемых элементом.

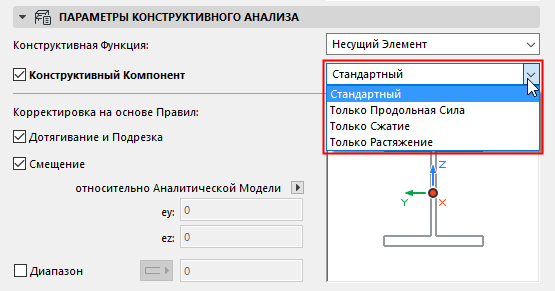

Выберите вариант для настройки роли Компонента в конструктивной схеме:
- Стандартный (по умолчанию) - элемент может передавать все силы, такие как продольные и смещение.
- Только Продольная Сила
- Только Сжатие
- Только Растяжение
Набор доступных для выбора вариантов нельзя отредактировать.
Параметр Роли в Конструктивной Схеме никак не влияет на Физическую Модель.
Корректировка на основе Правил - Стержень

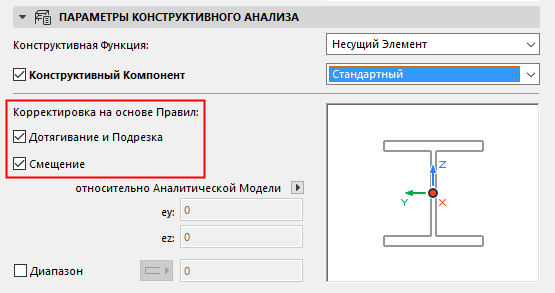

Отметьте эти маркеры, чтобы для компонента применялись соответствующие Правила Корректировки, настраиваемые в диалоге Правил Создания Аналитической Модели.
По умолчанию маркеры Дотягивание и Подрезка и Смещение активированы: корректировка путем Дотягивания, Подрезки и Смещения определяется в диалоге Правил Корректировки и влияет на элемент Стержня.
Если для Правила Корректировки применен вариант “Привязки”, то он будет действовать для элемента только при условии активации обоих маркеров.
См. Правила Создания Аналитической Модели .
Чтобы не применять для Стержня правила корректировки, деактивируйте соответствующие маркеры. В результате соответствующие правила учитываться не будут.
При необходимости можно задать собственные параметры смещения элемента (см. ниже).
Специальное Смещение
Если маркер Смещения не отмечен:
Задайте эксцентриситет элемента графически или введите его значение.
См. Эксцентриситет.
Соединение
Для Балок и Колонн: Этот параметр виртуально удлиняет ядро Стержня вдоль его оси.
Виртуальное удлинение ядер Балок и Колонн выполняется для соединения с другими элементами, если они физически не соединены. В результате виртуального удлинения могут применяться Правила Корректировки (требующие соединения ядер).
Для получения подробной информации см. Соединение (продление ядра для обеспечения соединений).
