Объединение DXF-DWG

1. Воспользуйтесь командой меню Файл > Взаимодействие > Объединить и укажите место поиска: Из Файла или Из BIMcloud.
2. В диалоге Объединения файла укажите путь к файлу DXF или DWG.
3. Нажмите кнопку Открыть.
4. В результате будет открыт диалог Объединения DXF-DWG. Возможен выбор одного из двух вариантов:

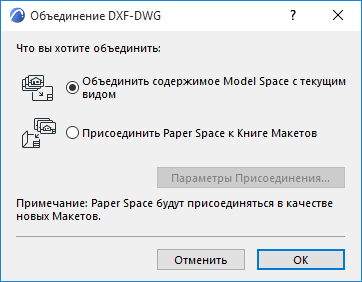

• Объединить содержимое Model Space с текущим видом: выберите этот вариант, чтобы объединить часть Пространства Модели (Model Space) файла DXF-DWG с проектом. Вид сверху элементов AutoCAD из Пространства Модели DXF-DWG будет сгенерирован и размещен в виде 2D-элементов.

  В открывшемся диалоге настройте дополнительные параметры: Диалоговое окно Объединение DXF-DWG Model Space.

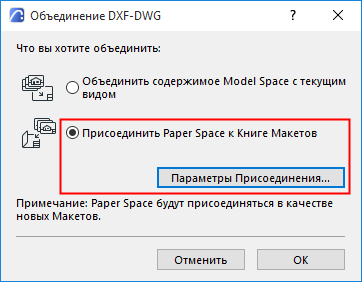

• Присоединить Paper Space к Книге Макетов: выберите этот вариант, чтобы включить Пространство Бумаги (Paper Space) файла DXF-DWG в Книгу Макетов.
• Определения Пространства Бумаги будут преобразованы в Макеты.
• Если Пространство Бумаги файла DXF-DWG содержит чертежи форматов, пока отсутствующих в Archicad , то будут созданы новые Основные Макеты соответствующих размеров.
• Содержимое DXF-DWG Viewport будет преобразовано в Чертежи и размещено на Макетах. Эти Чертежи будут недоступны для редактирования, и в Менеджере Чертежей они будут иметь статус “вложенных”.
• Начерченные в Пространстве Бумаги элементы будут преобразованы в элементы Archicad и размещены непосредственно на Макетах.

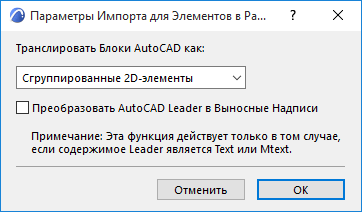

  Нажмите кнопку Параметры Присоединения, чтобы настроить дополнительные параметры.









Транслировать блоки AutoCAD как.

выберите один из перечисленных ниже вариантов:

• 2D-элементы
• Сгруппированные 2D-элементы
• Библиотечные Элементы

  См. Параметры Открытия (Параметры Трансляции DXF/DWG).

Преобразовать AutoCAD Leader в Выноски: активируйте этот маркер, чтобы выполнить преобразование в процессе Объединения.

Если этот маркер не отмечен, то AutoCAD Leader преобразуются в простые 2D-элементы.
