Фильтрация Модели для IFC-экспорта

Файл > Взаимодействие > IFC > IFC-трансляторы

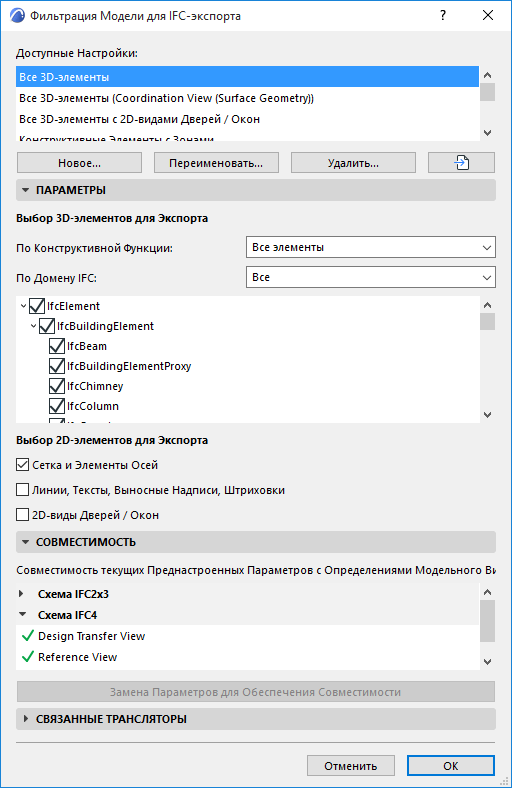

Выберите Транслятор для Экспорта и откройте преднастроенный набор Фильтрации Модели.



Выбор 3D-элементов для Экспорта

Этот фильтр определяет 3D-элементы, которые должны быть экспортированы в IFC. Элементы можно фильтровать по Конструктивной Функции и/или по Доменам IFC.

  • По Конструктивной Функции

    Этот фильтр применяется в дополнение к фильтрации по Домену IFC, настраиваемой ниже.

    • Он учитывает категорию "Конструктивной Функции", назначенную элементам: Несущий или Ненесущий. Конструктивная Функция назначается для каждого отдельного элемента в панели Классификации и Свойств диалога его Параметров.
    • Выбор варианта “Только Несущие элементы” означает, что экспортироваться будут только элементы, классифицируемые в проекте как “Несущие” (плюс Зоны).
    • “Все” - экспортируются все элементы модели.
    • “Конструктивный” - экспортируются только конструктивные (IfcBuildingElement) элементы здания.
    • “MEP” - экспортируются только инженерные (IfcDistributionElement) элементы.

      См. точный состав каждого фильтра по Домену в трех расположенных ниже списках. Изменение этих настроек приводит к созданию "Специального" фильтра.

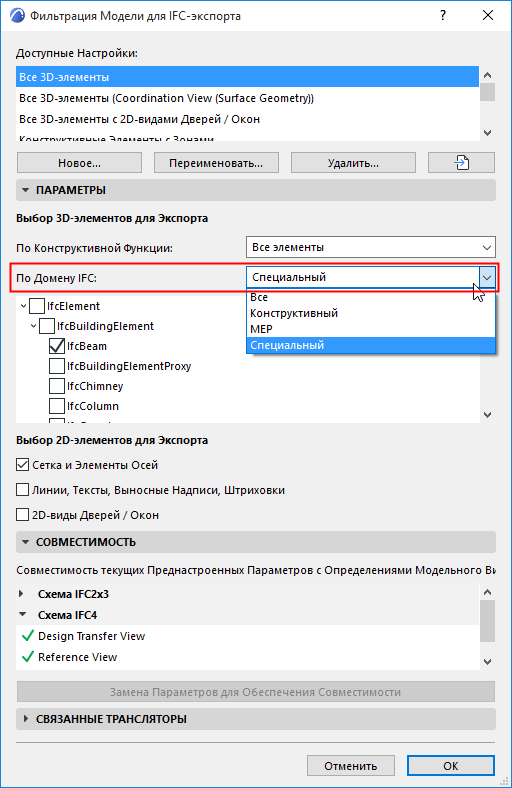

  • По Домену IFC
    Прим.: Домен IFC зависит от настроек Сопоставления Типов.

Выбор 2D-элементов для Экспорта

  • Сетка и Элементы Осей: Активируйте этот маркер, чтобы включить в экспортируемый файл Оси и Сетки Осей.

    Осям в структуре IFC-модели соответствует определение IfcGrid.

  • Линии, Тексты, Выноски, Штриховки: Активируйте этот маркер, чтобы импортировать перечисленные 2D-элементы и все типы размеров.
  • 2D-элементам в структуре IFC-модели соответствует определение IfcAnnotation.
  • Размеры преобразуются в линии и тексты, так как в стандарте IFC2x3 нет определений размеров.
  • На включение 2D-элементов в экспортируемый файл также влияет фильтр “Элементов для Экспорта” в диалоге “Параметров Сохранения IFC”: если экспорт осуществляется из 3D-вида, то 2D-элементы сохраняются только при выборе варианта “Весь проект”. (См. Фильтр Модели для Экспорта.)
  • В IFC4 Reference View не поддерживаются элементы аннотации. Чтобы обеспечить совместимость с IFC4 Reference View, не активируйте этот маркер.
  • 2D-виды Дверей/Окон: Активируйте этот маркер, чтобы включить в экспортируемый файл 2D-символы окон и дверей. Эту функцию имеет смысл активировать, если приложение, в которое будет передан файл, может распознавать и корректно отображать, например, направление открывания дверей.
