Фильтр Модели для Экспорта

Параметры Сохранения IFC: Элементы для экспорта

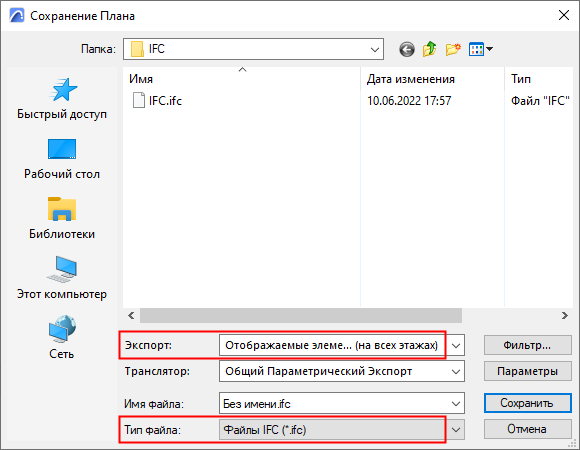

1. Воспользуйтесь командой Файл > Сохранить как
2. Выберите формат Файлов IFC.





3. В поле Экспорта выберите вариант:

• Только выбранные элементы (этот вариант становится доступен только если в текущем виде присутствуют выбранные элементы).
• Отображаемые элементы на всех этажах. При сохранении вида Плана Этажа можно выбрать экспорт только отображаемых на текущем этаже элементов. Отображение элементов определяется различными настройками (Параметрами Слоев, Неполным Показом Конструкций и т.д.).
• Весь проект - независимо от выбора или отображения элементов.

  Note:

  • Чтобы экспортировать чертежные 2D-элементы, элементы аннотации или элементы Осей, недостаточно, чтобы они отвечали критериям фильтрации, приведенным выше (например, экспорт выбранных или отображаемых элементов). Следует также активировать их импорт в параметрах используемого транслятора. ( См. Выбор 2D-элементов для Экспорта .)
  • В Издателе всегда используется режим "отображаемых элементов", независимо от настроек Фильтрации Модели применяемого IFC-транслятора для Экспорта.

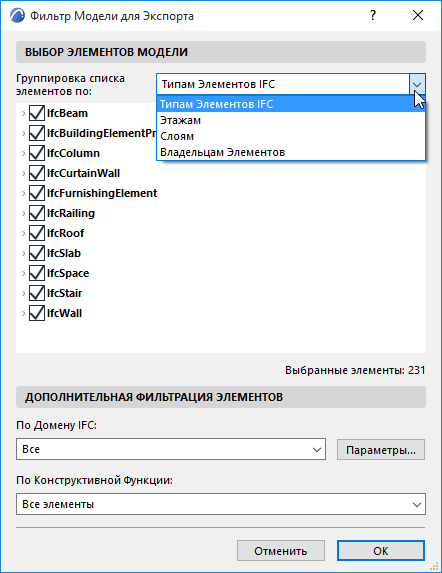

Параметры Сохранения IFC: Фильтрация Модели

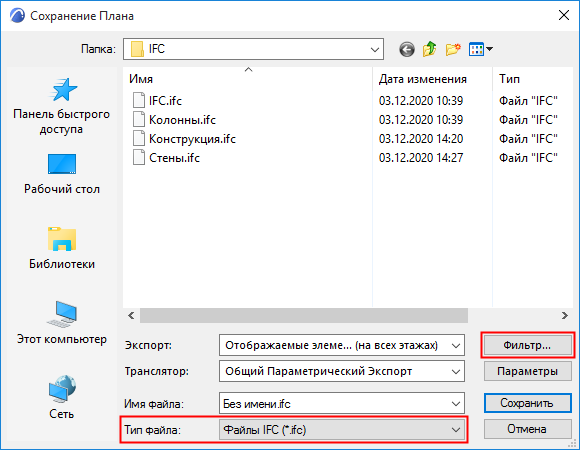

В диалоге Сохранения нажмите кнопку Фильтр, чтобы открыть этот диалог.

Открывшийся диалог позволяет дополнительно ограничить набор экспортируемых элементов.

Группировка списка элементов по

Для упрощения фильтрации элементы группируются по:

• Типам Элементов IFC
• Этажам: список элементов упорядочивается по этажам, на которых они расположены.
• Слоям: список упорядочивается по слоям, назначенным IFC-элементам.
• Владельцам Элементов: Типы IFC-элементов и сами элементы упорядочиваются по владельцам (создателям). При экспорте все элементы рассматриваются как принадлежащие одному владельцу.

  См. также Примечание о Владельцах Элементов.

Дополнительная Фильтрация Элементов

При необходимости элементы можно дополнительно отфильтровать по Домену IFC или по Конструктивной Функции.
