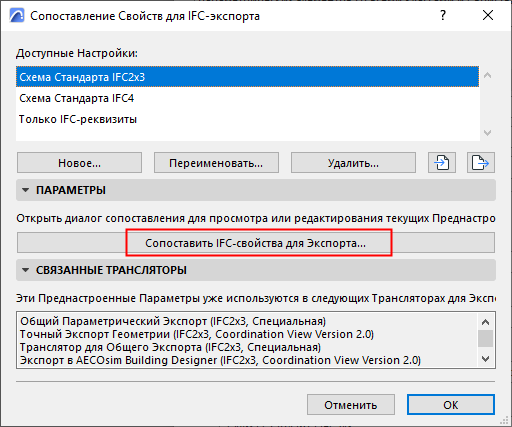

Выберите Транслятор для Экспорта и откройте преднастроенный набор Сопоставления Свойств.
В этом диалоге Преднастроенных Параметров можно нажать кнопку Сопоставления IFC-свойств для Экспорта, чтобы получить доступ к диалогу сопоставления определений.
Эти сопоставления определяют назначаемые экспортируемым элементам IFC-свойства.

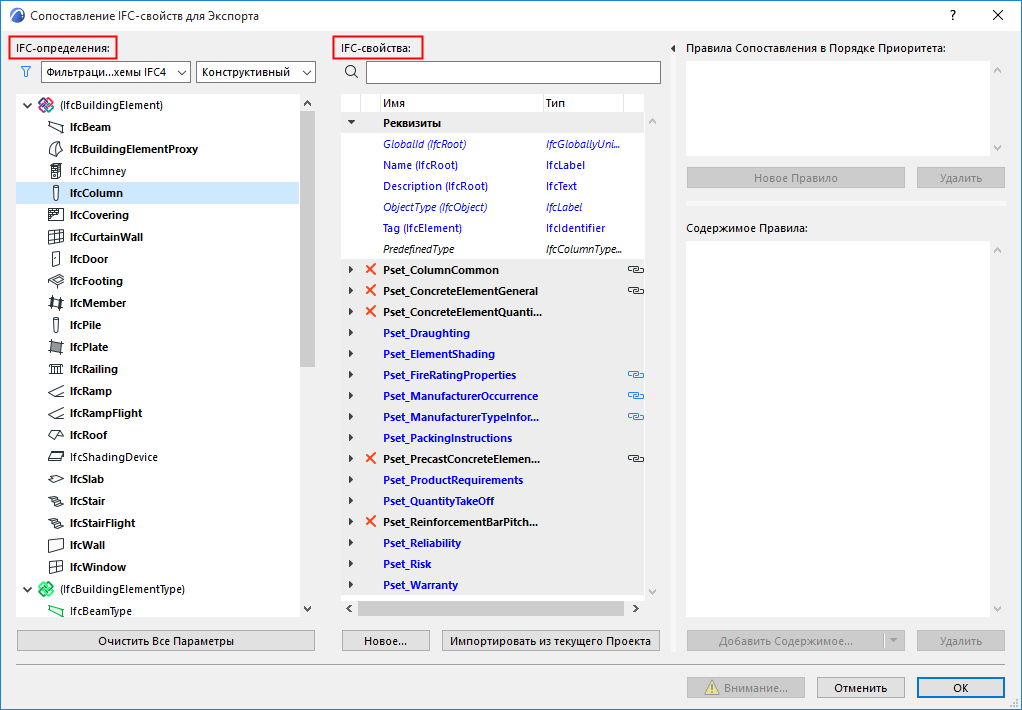

Иерархический список IFC-определений
IFC-определения отображаются слева в виде иерархического списка.
Выпадающие списки позволяют отфильтровать список:
фильтрация по Схеме (IFC2x3, IFC4 или IFC4.3)
Примечание: Доступные для сопоставления свойств родительские определения отображаются даже в тех случаях, когда они не относятся к выбранной в результате фильтрации Схеме.
по Домену (Конструктивный или MEP). Например, Конструктивный домен содержит элементы здания (IfcBuildingElement) типов (IfcBeam, IfcColumn и т.д.), а домен MEP - типы IfcDistribution.

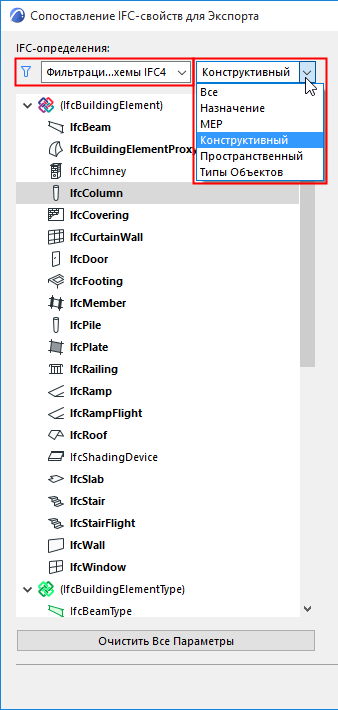

по типам IFC-назначений, по IFC-типам Объектов или по IFC-типам Пространственных элементов (IfcSpatialStructureElements: IfcSite, IfcBuilding, IfcBuildingStorey и IfcSpace).Рис. 1. Фильтрация IFC-определений в списке
Прим.: Отображаемые в скобках IFC-определения необходимы в IFC-схеме, но они не имеют напрямую назначенных элементов Archicad .
Список IFC-свойств

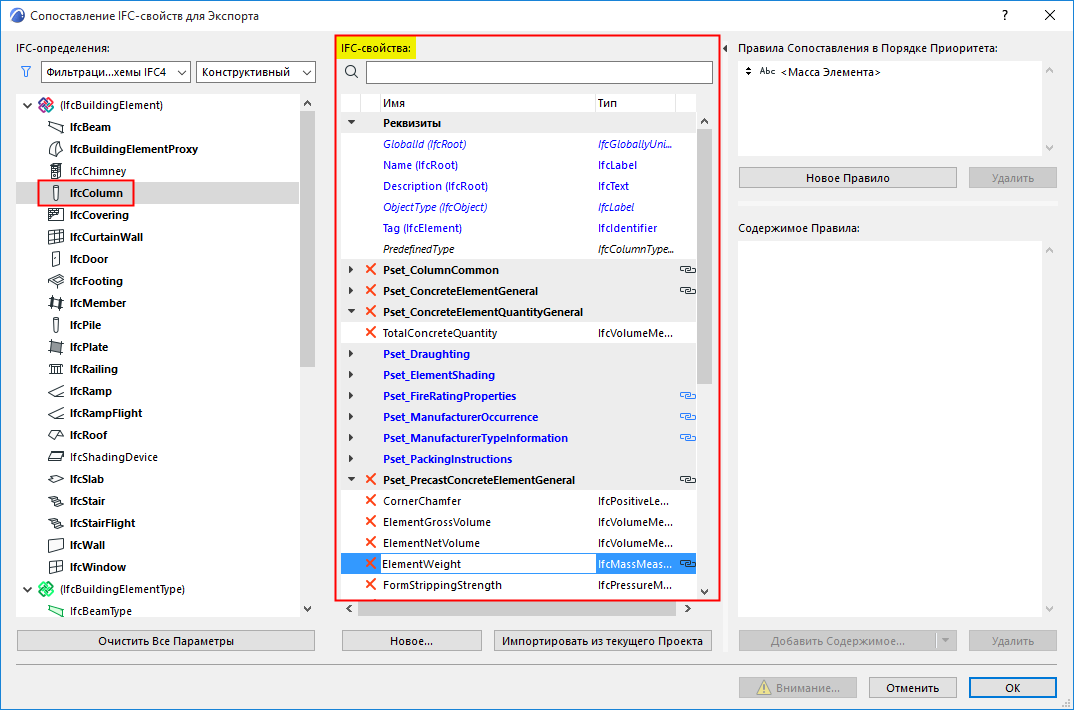

Список IFC-свойств каждого выбранного определения отображается в разделе IFC-свойств.
Данные свойств, назначенные родительскому элементу (такому как IfcElement) автоматически назначаются и всем дочерним элементам (IfcBeam, IfcColumn, IfcSlab, IfcWall и т. п.).
X: Для удаления элемента данных сделайте щелчок на красном символе X. Элементы Реквизитов удалить невозможно.

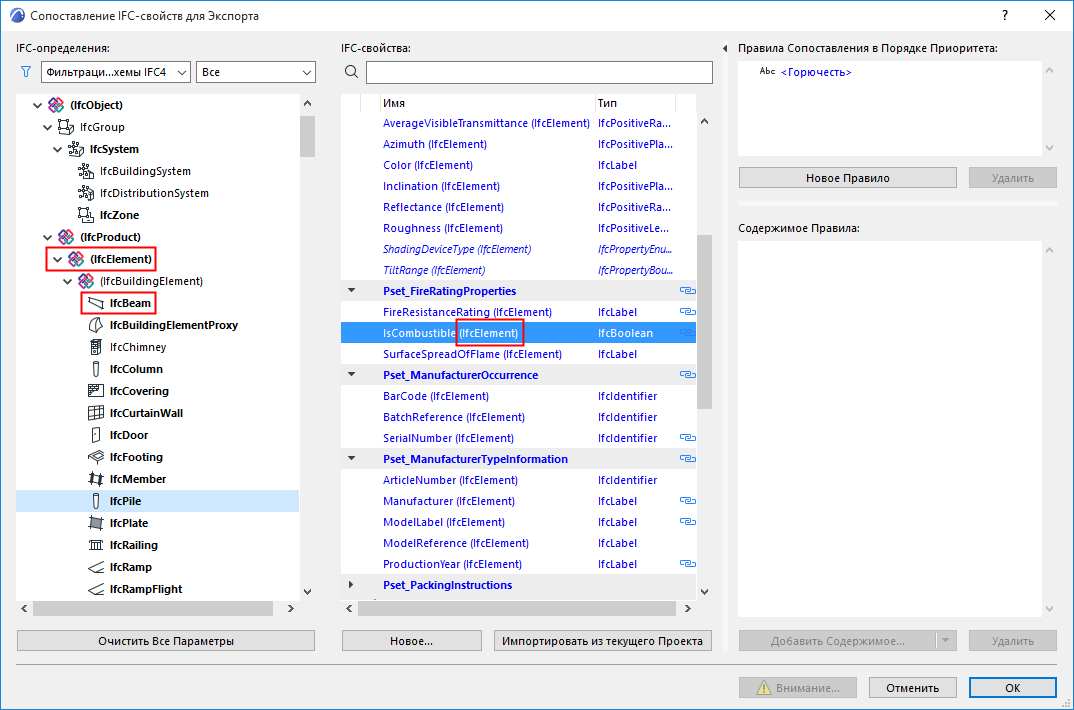

СИНИЙ ШРИФТ: Наименования свойств дочерних элементов отображаются синим цветом. Наименования их родительских элементов приводятся в скобках.

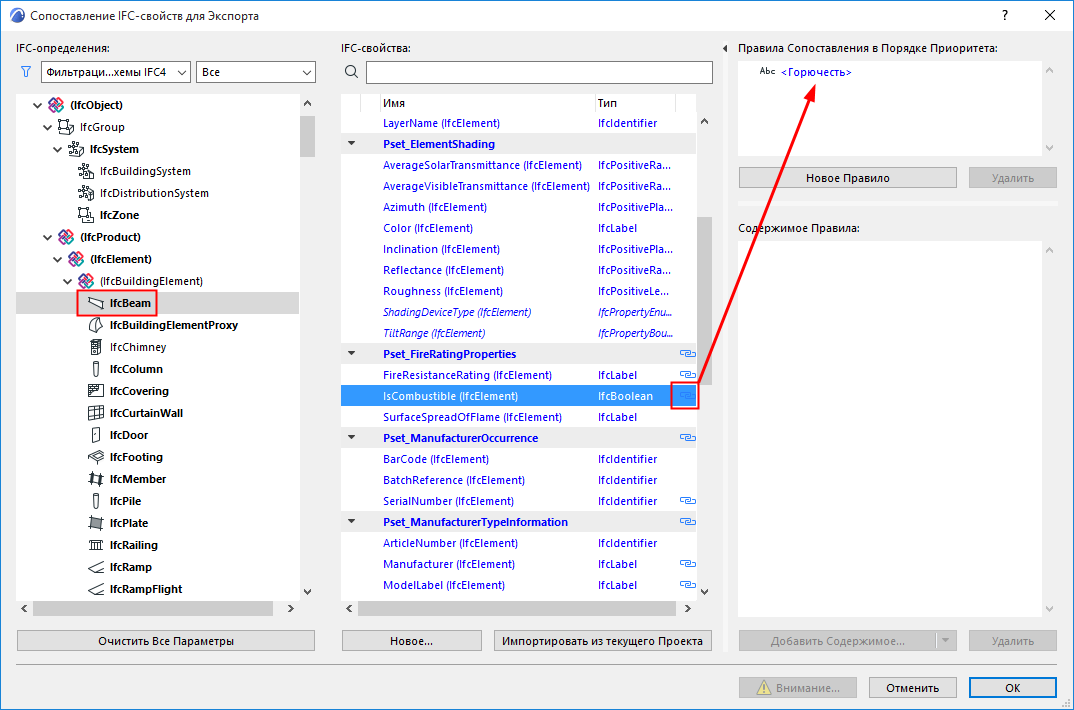

Пиктограмма цепочки означает, что для свойства применено правило сопоставления. Правила сопоставления, примененные для выбранных свойств, отображаются в правой части диалога.
Назначения свойств можно редактировать только на уровне родительских элементов. Следовательно, чтобы создать общее свойство для всех конструктивных элементов, вам не требуется назначать его для каждого отдельного типа элемента (IfcWall, IfcColumn, IfcSlab и т.д.). Достаточно просто создать его на верхнем уровне иерархии (например, на уровне IfcElement).

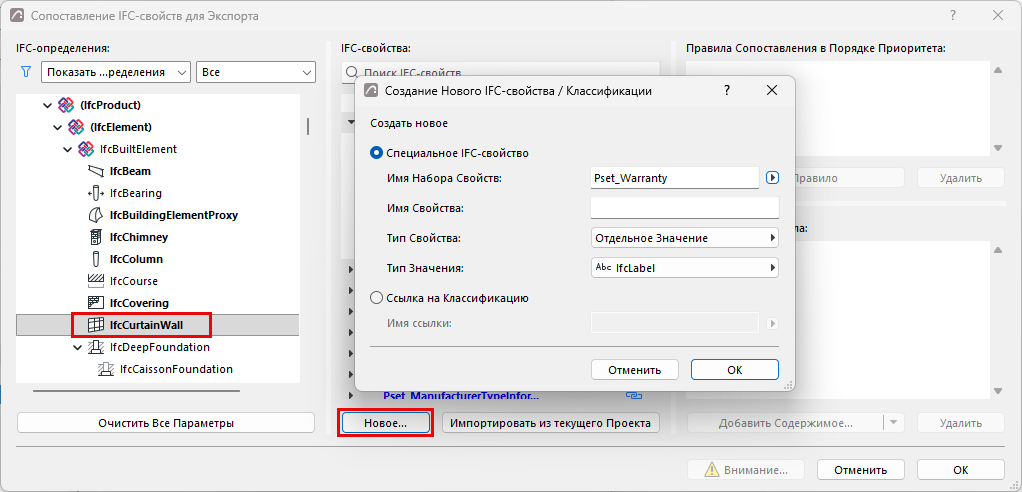

Добавление Нового Свойства/Ссылки на Классификацию
Вы можете создать специальное свойство для всех элементов определенного IFC-типа.
Возможно, вы уже создали специальные IFC-свойства для отдельных элементов через Менеджер IFC-проекта или диалог параметров элементов. Чтобы добавить эти специальные свойства в диалог Сопоставления Свойств, нажмите Импортировать из текущего Проекта.
Прим.: Если свойство, назначенное типу IFC-элемента (например, IfcWall), пока недоступно в текущем проекте, то оно не отображается в диалогах управления IFC-данными, пока хотя бы один экземпляр этого типа не будет определен в модели.
Очистить Все Параметры
Нажатие этой кнопки приводит к удалению всего содержимого текущих Преднастроенных Параметров Сопоставления Свойств (Правил Сопоставления, Свойств и Ссылок на Классификацию).
